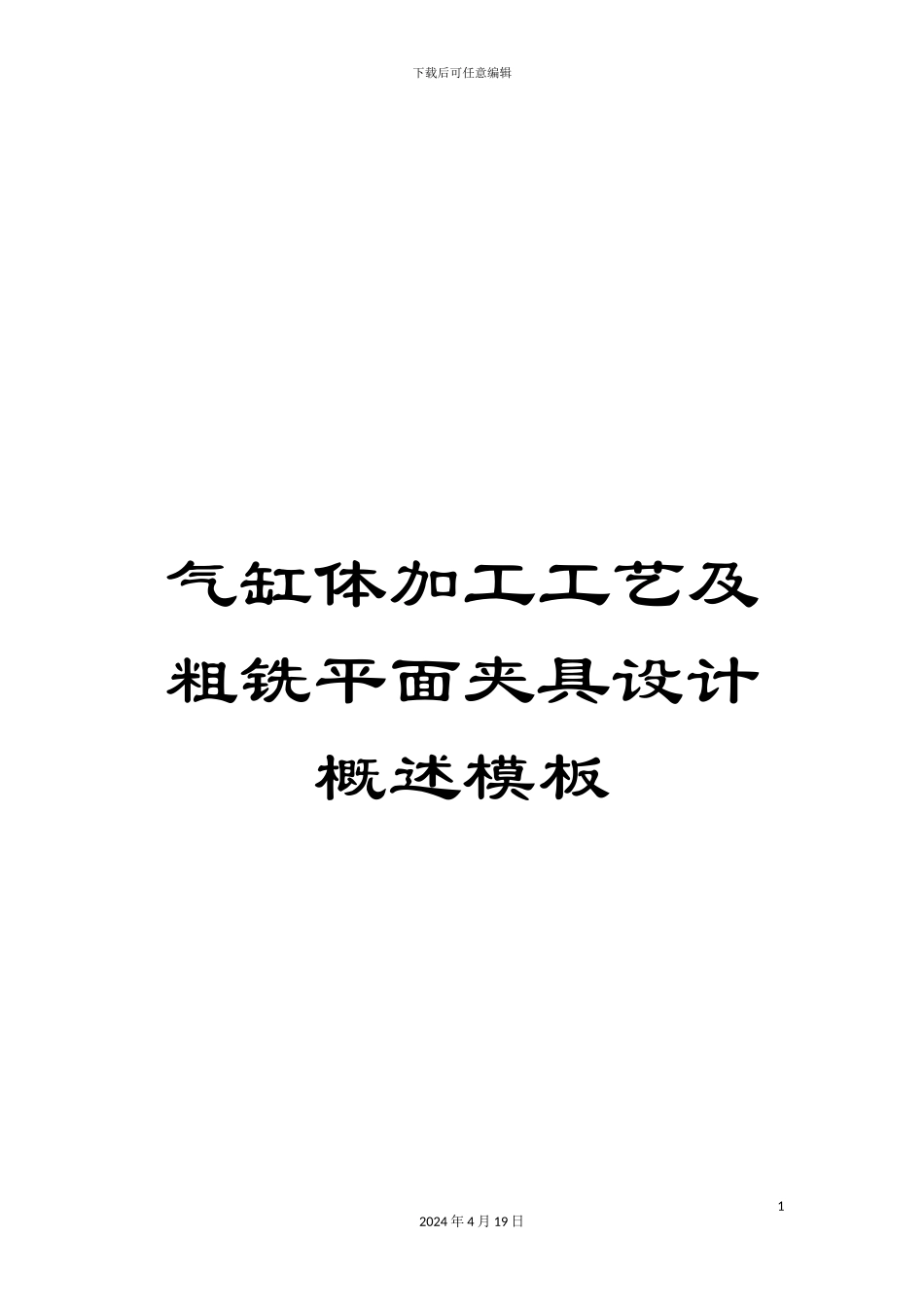

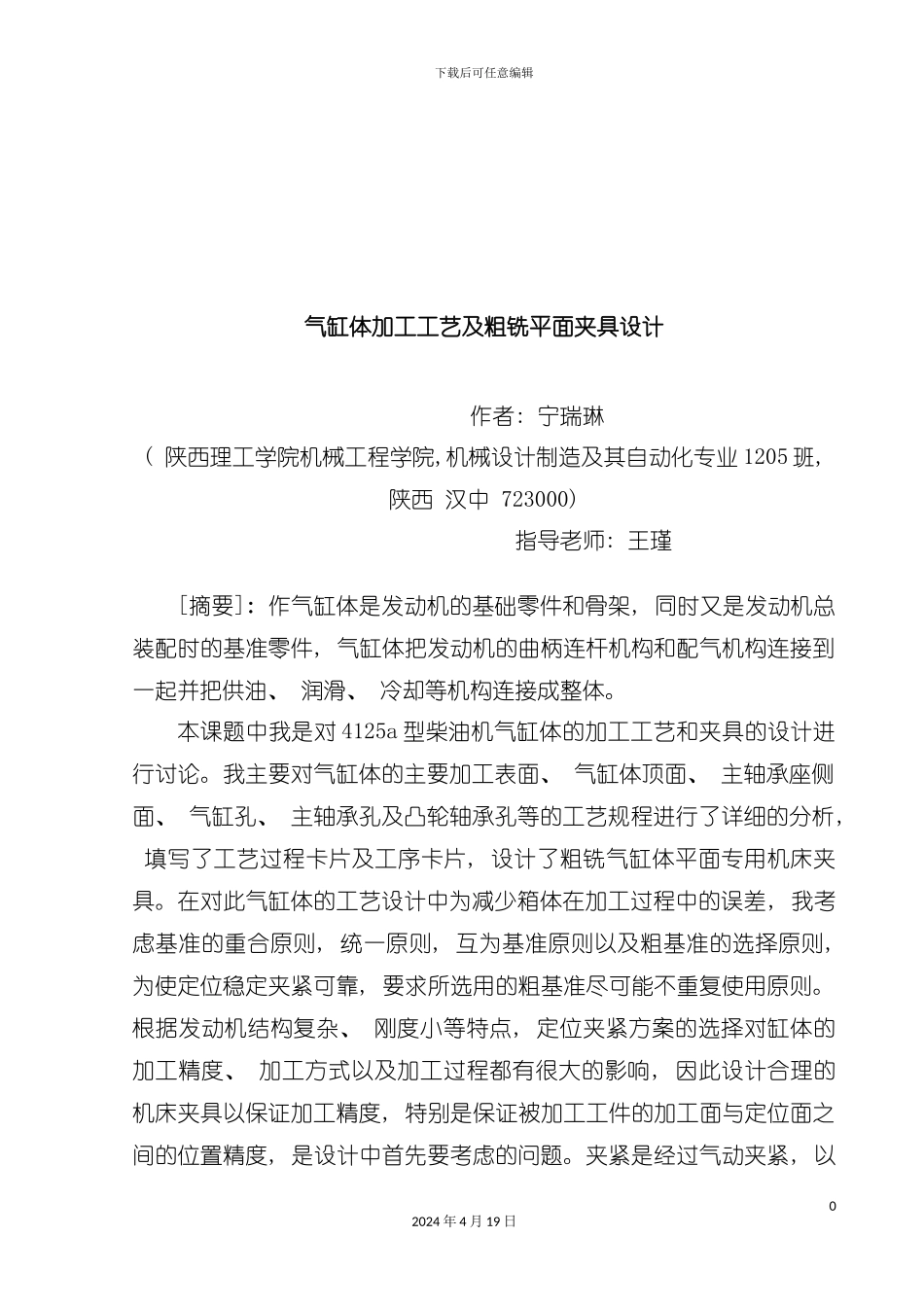

下载后可任意编辑气缸体加工工艺及粗铣平面夹具设计概述模板12024 年 4 月 19 日下载后可任意编辑题 目 气缸体加工工艺及粗铣平面夹具设计 学生姓名 宁瑞琳 学号 所在学院 机 械 工 程 学 院 专业班级 机自 1205 指导老师 王瑾 完成地点 陕西理工学院 完成时间 6 月 13 日 02024 年 4 月 19 日下载后可任意编辑气缸体加工工艺及粗铣平面夹具设计 作者: 宁瑞琳( 陕西理工学院机械工程学院,机械设计制造及其自动化专业 1205 班, 陕西 汉中 723000) 指导老师: 王瑾[摘要]: 作气缸体是发动机的基础零件和骨架, 同时又是发动机总装配时的基准零件, 气缸体把发动机的曲柄连杆机构和配气机构连接到一起并把供油、 润滑、 冷却等机构连接成整体。本课题中我是对 4125a 型柴油机气缸体的加工工艺和夹具的设计进行讨论。我主要对气缸体的主要加工表面、 气缸体顶面、 主轴承座侧面、 气缸孔、 主轴承孔及凸轮轴承孔等的工艺规程进行了详细的分析, 填写了工艺过程卡片及工序卡片, 设计了粗铣气缸体平面专用机床夹具。在对此气缸体的工艺设计中为减少箱体在加工过程中的误差, 我考虑基准的重合原则, 统一原则, 互为基准原则以及粗基准的选择原则, 为使定位稳定夹紧可靠, 要求所选用的粗基准尽可能不重复使用原则。根据发动机结构复杂、 刚度小等特点, 定位夹紧方案的选择对缸体的加工精度、 加工方式以及加工过程都有很大的影响, 因此设计合理的机床夹具以保证加工精度, 特别是保证被加工工件的加工面与定位面之间的位置精度, 是设计中首先要考虑的问题。夹紧是经过气动夹紧, 以02024 年 4 月 19 日下载后可任意编辑两个压块实现夹紧, 这样能很好的防止夹紧力作用下工件产生形变。由于被加工零件体积、 重量较大, 故采纳支承板支承。另外经过夹具误差设计分析, 能够较好地保证加工精度。[关键词]: 气缸体; 加工工艺规程; 工序卡; 专用机床夹具设计Mechanical Processing Technology and Fixture Design of Engine Cylinder BlockAuthor: Ning Rui lin( Grade 12,Class 1205,Major Mechanical Design and Manufacture Automation , Mechanical Engineering Dept. , Shaanxi University of Technology, Hanzhong 723000, Shaanxi) Tutor: Wang JinAbstract: The cylinder block is the basic part and 12024 年 4 月 19 ...
