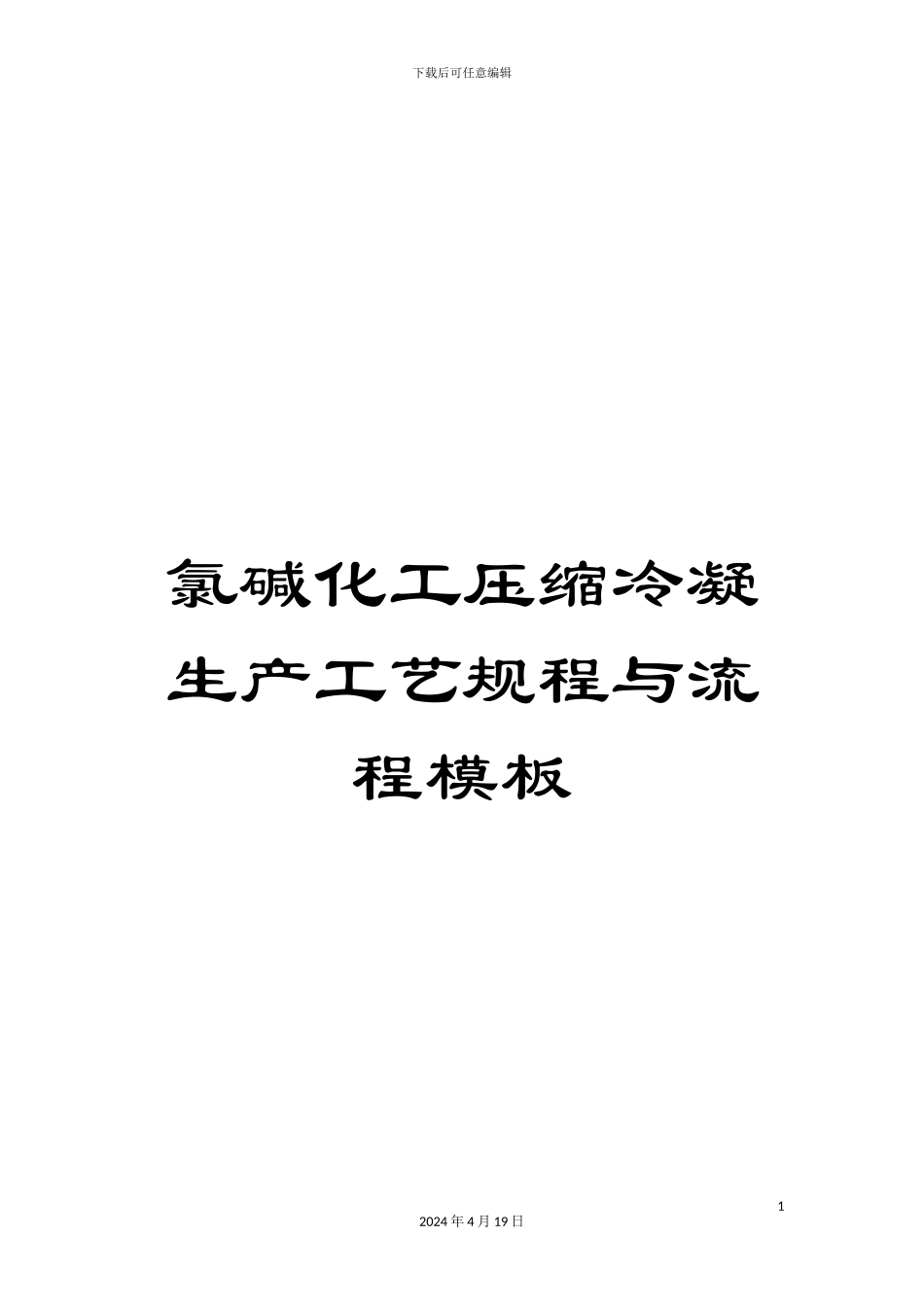

氯碱化工压缩冷凝生产工艺规程与流程模板

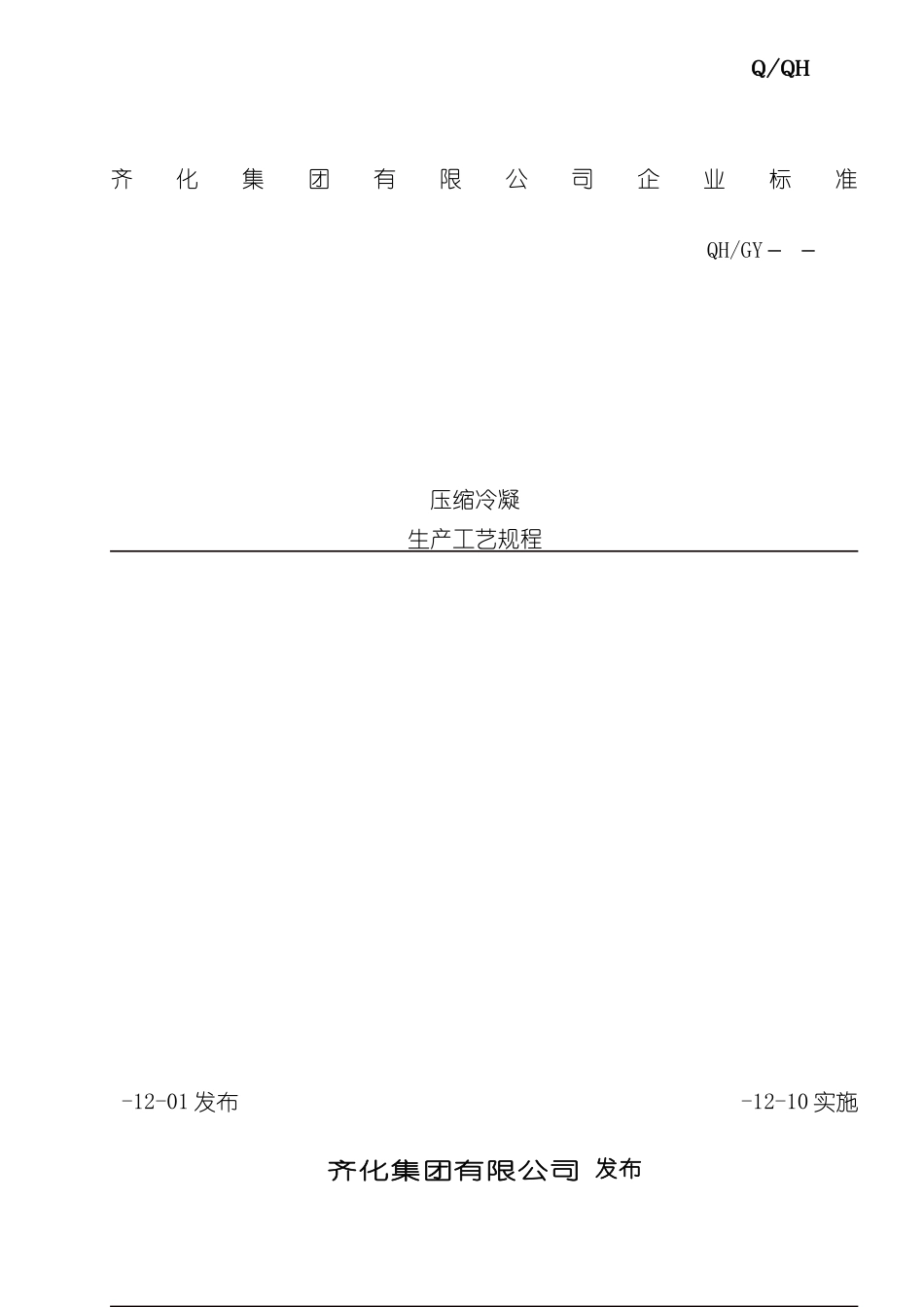

下载后可任意编辑氯碱化工压缩冷凝生产工艺规程与流程模板12024 年 4 月 19 日齐化集团有限公司企业标准Q/QHQH/GY－ － 压缩冷凝生产工艺规程 -12-01 发布 -12-10 实施齐化集团有限公司 发布下载后可任意编辑编写: 康金福校对: 张甲臬审核: 刘勇先、 宋明霞复核: 陈立志审批: 马进平: 12024 年 4 月 19 日下载后可任意编辑目 录1、 主题内容及适用范围---------------------------------12、 物料性质-------------------------------------------13、 工艺流程简述---------------------------------------14、 操作规程-------------------------------------------25、 工艺控制指标---------------------------------------66、 不正常现象的原因及处理方法-------------------------77、 安全技术规程---------------------------------------7附录1、 设备一览表-------------------------------------9附录2、 工艺流程图-------------------------------------10------------------------------------------------------------22024 年 4 月 19 日下载后可任意编辑压缩冷凝生产操作规程1.主题内容及适用范围1.1 主题内容及适用范围将聚合釜内未参加反应的氯乙烯单体, 经除沫、 过滤、 直接压缩冷凝, 回收的单体贮存, 与合成氯乙烯单体按配比送入聚合釜供聚合使用。2.物料性质氯乙烯简称单体, 分子式 C2H3CL、 分子量 62.5, 在常温下是比空气重 1 倍的微溶于水的无色气体, 带有一种麻醉性的芳香气味。沸点:-13.9℃、 熔点:-153.8℃、 临界温度:156.5℃、 临界压力:55.2atm、 液体度:0.9llkg/1(2O℃)、 饱和蒸汽压:256mm/tg(2O℃)。3.工艺流程简述来自聚合工段的釜排气, 由外管网进入分配台经过滴加气相阻聚剂壬基苯酚后进入泡沫捕集(V-601), 进入单体过滤器(V-603)过滤后的氯乙烯气体进入水环压缩机入口, 压力指示表严禁负压, 经水环压缩机加压至0.5MPa, 进入气水分离器(V-606A、 B)后进入一级冷却器(E-lOAB)不凝气进入二级冷却器(E-612)冷凝液进入单体气液分离器(V-611)经液位调节阀组进入单体贮槽, 二级冷却器冷凝液直接进入单体贮槽(V-613), 二级冷却器不凝气, 经调节阀取样合格后送至气柜。单体贮槽出口管经过气动阀与原有单体泵(P-614AB)入口管相连, 按比例送入聚合釜供聚合, 单体贮槽设有分水缸, 每次压料前向单体水分离器(V-615)排一次水, 单体水分离器夹套...
