水中桩基础承台施工方案模板

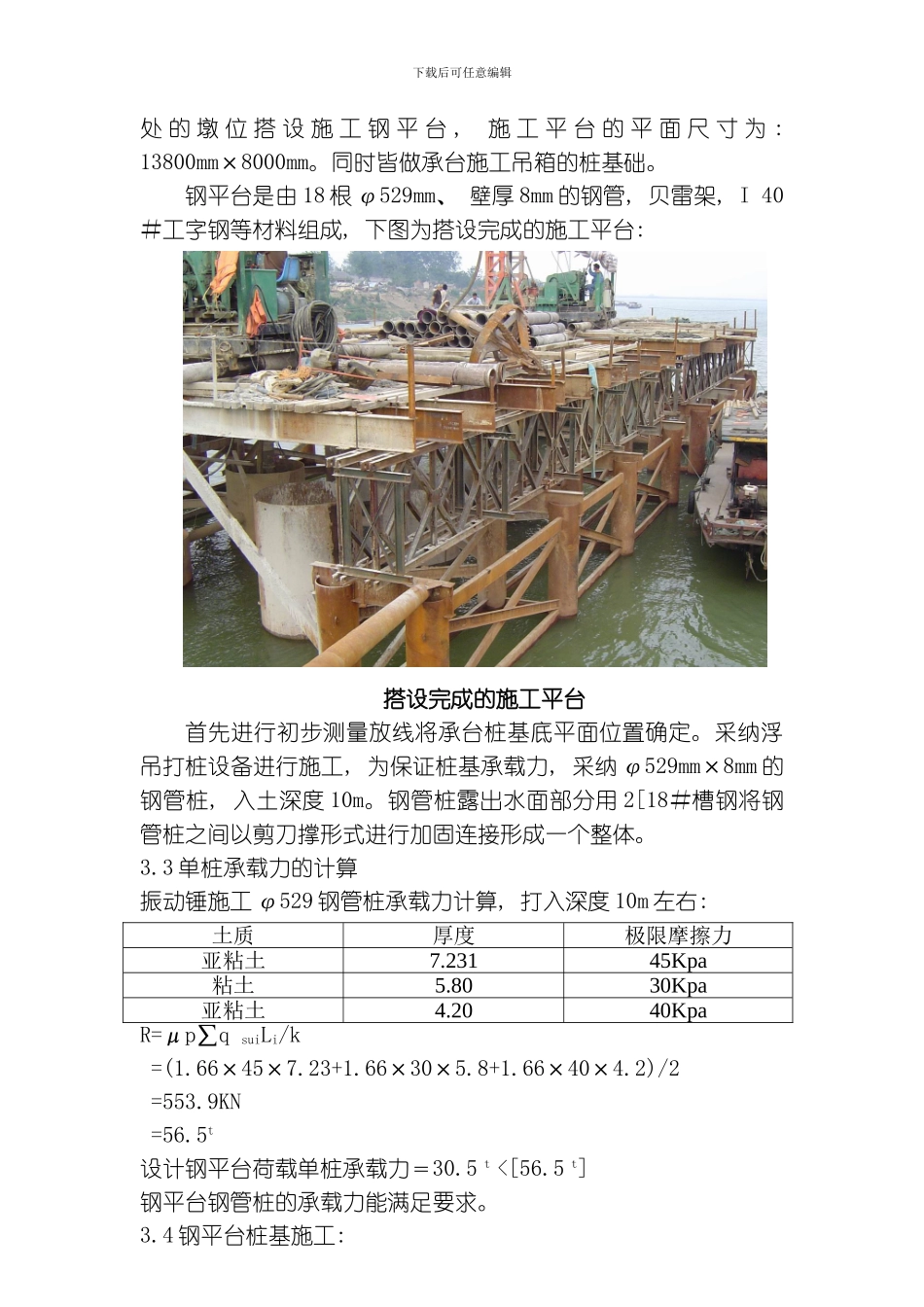

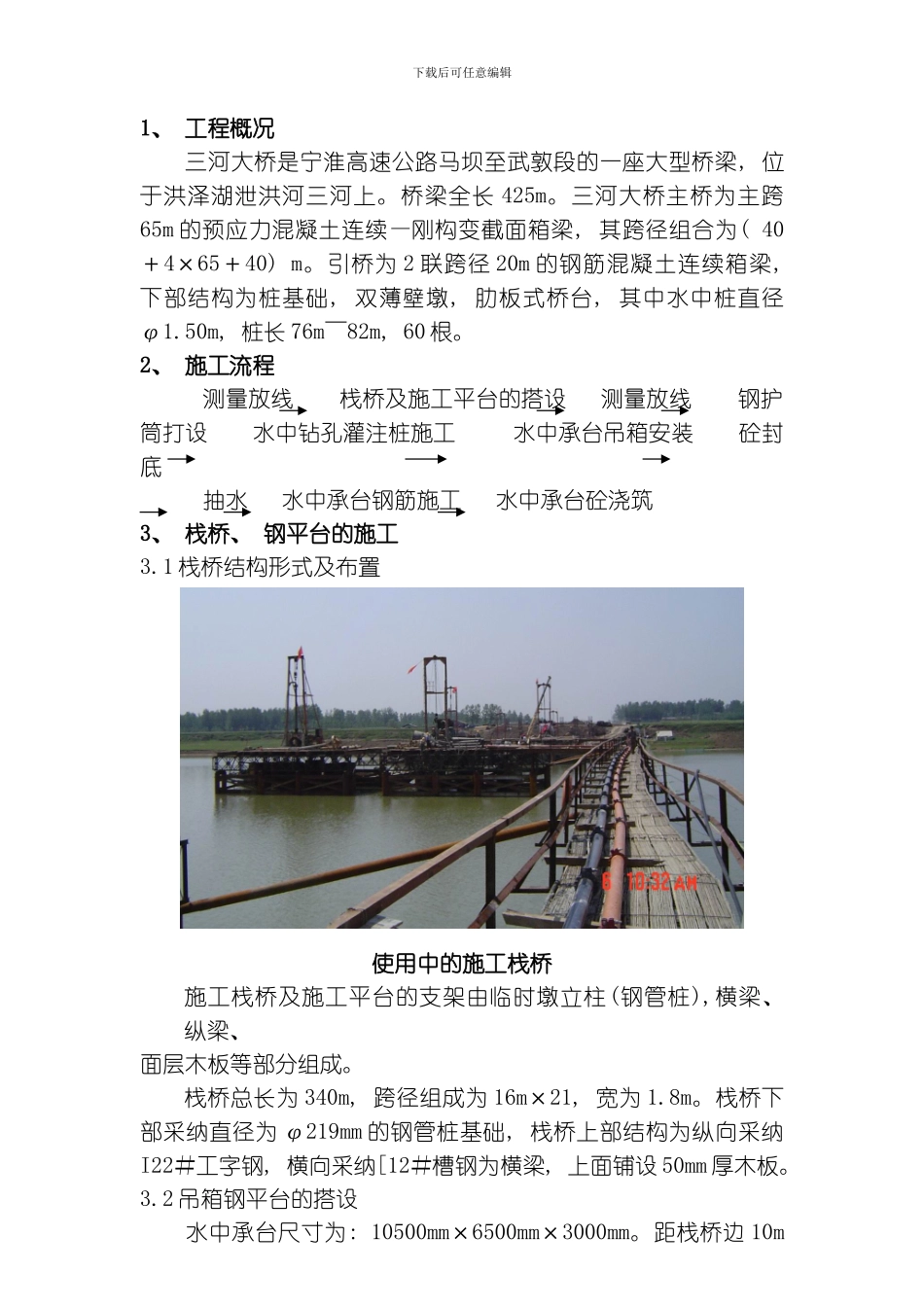

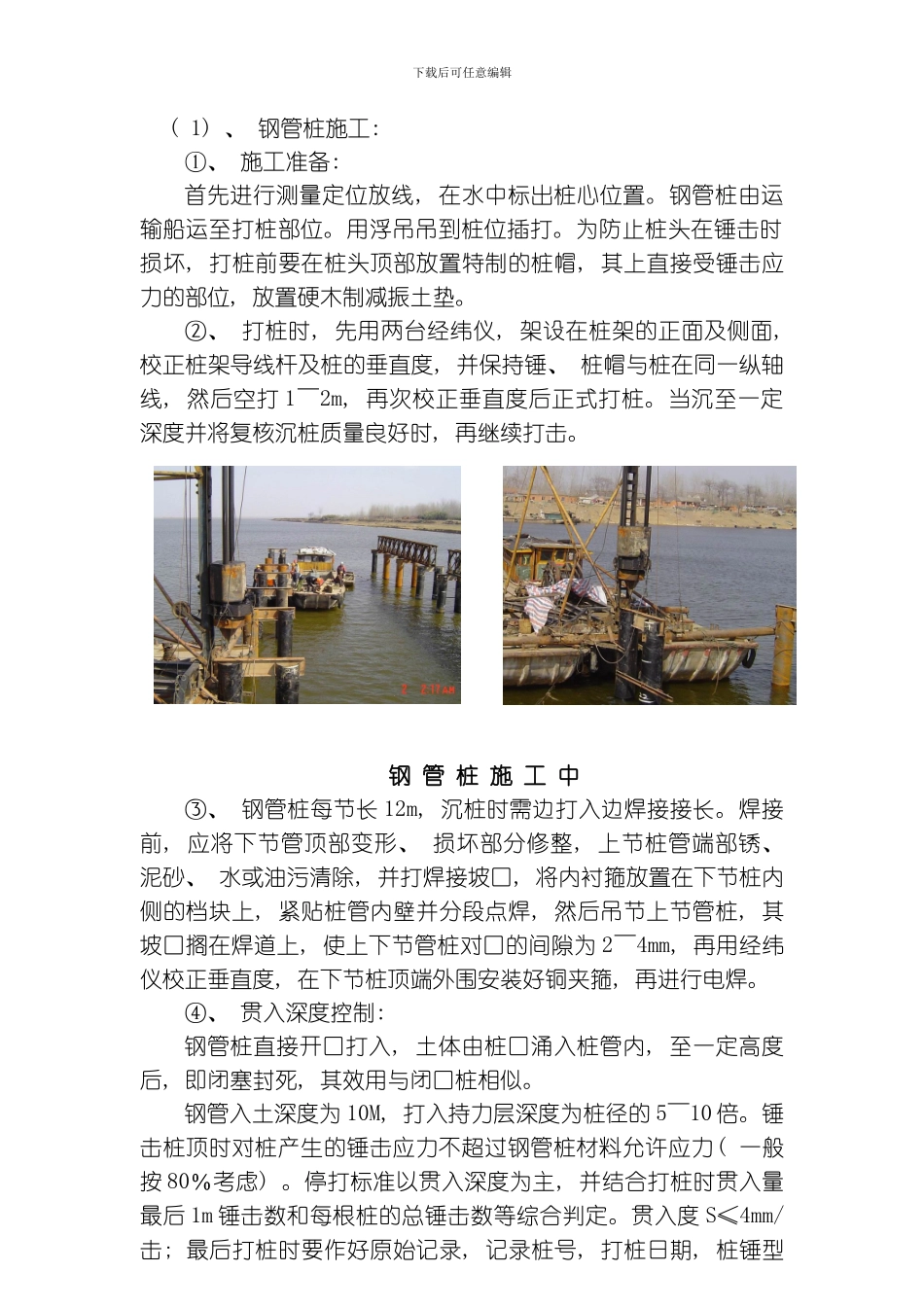

下载后可任意编辑1、 工程概况三河大桥是宁淮高速公路马坝至武敦段的一座大型桥梁, 位于洪泽湖泄洪河三河上。桥梁全长 425m。三河大桥主桥为主跨65m 的预应力混凝土连续—刚构变截面箱梁, 其跨径组合为( 40＋4×65＋40) m。引桥为 2 联跨径 20m 的钢筋混凝土连续箱梁, 下部结构为桩基础, 双薄壁墩, 肋板式桥台, 其中水中桩直径φ1.50m, 桩长 76m～82m, 60 根。2、 施工流程测量放线 栈桥及施工平台的搭设 测量放线 钢护筒打设 水中钻孔灌注桩施工 水中承台吊箱安装 砼封底 抽水 水中承台钢筋施工 水中承台砼浇筑 3、 栈桥、 钢平台的施工3.1 栈桥结构形式及布置使用中的施工栈桥施工栈桥及施工平台的支架由临时墩立柱(钢管桩),横梁、 纵梁、 面层木板等部分组成。栈桥总长为 340m, 跨径组成为 16m×21, 宽为 1.8m。栈桥下部采纳直径为 φ219mm 的钢管桩基础, 栈桥上部结构为纵向采纳I22＃工字钢, 横向采纳[12＃槽钢为横梁, 上面铺设 50mm 厚木板。3.2 吊箱钢平台的搭设水中承台尺寸为: 10500mm×6500mm×3000mm。距栈桥边 10m下载后可任意编辑处 的 墩 位 搭 设 施 工 钢 平 台 , 施 工 平 台 的 平 面 尺 寸 为 : 13800mm×8000mm。同时皆做承台施工吊箱的桩基础。钢平台是由 18 根 φ529mm、 壁厚 8mm 的钢管, 贝雷架, I 40＃工字钢等材料组成, 下图为搭设完成的施工平台: 搭设完成的施工平台首先进行初步测量放线将承台桩基底平面位置确定。采纳浮吊打桩设备进行施工, 为保证桩基承载力, 采纳 φ529mm×8mm 的钢管桩, 入土深度 10m。钢管桩露出水面部分用 2[18＃槽钢将钢管桩之间以剪刀撑形式进行加固连接形成一个整体。3.3 单桩承载力的计算振动锤施工 φ529 钢管桩承载力计算, 打入深度 10m 左右: 土质厚度极限摩擦力亚粘土7.23145Kpa粘土5.8030Kpa亚粘土4.2040KpaR=μp∑q suiLi/k =(1.66×45×7.23+1.66×30×5.8+1.66×40×4.2)/2 =553.9KN =56.5t设计钢平台荷载单桩承载力＝30.5 t <[56.5 t]钢平台钢管桩的承载力能满足要求。3.4 钢平台桩基施工: 下载后可任意编辑( 1) 、 钢管桩施工: ①、 施工准备: 首先进行测量定位放线, 在水中标出桩心位置。钢管桩由运输船运至打桩部位。用浮吊吊到桩位插打。为防止桩头在锤击时损坏, 打桩前要在桩头顶部放置特制的桩帽, 其上直接受锤击应力的部位, 放置硬木制减振土垫。②...
