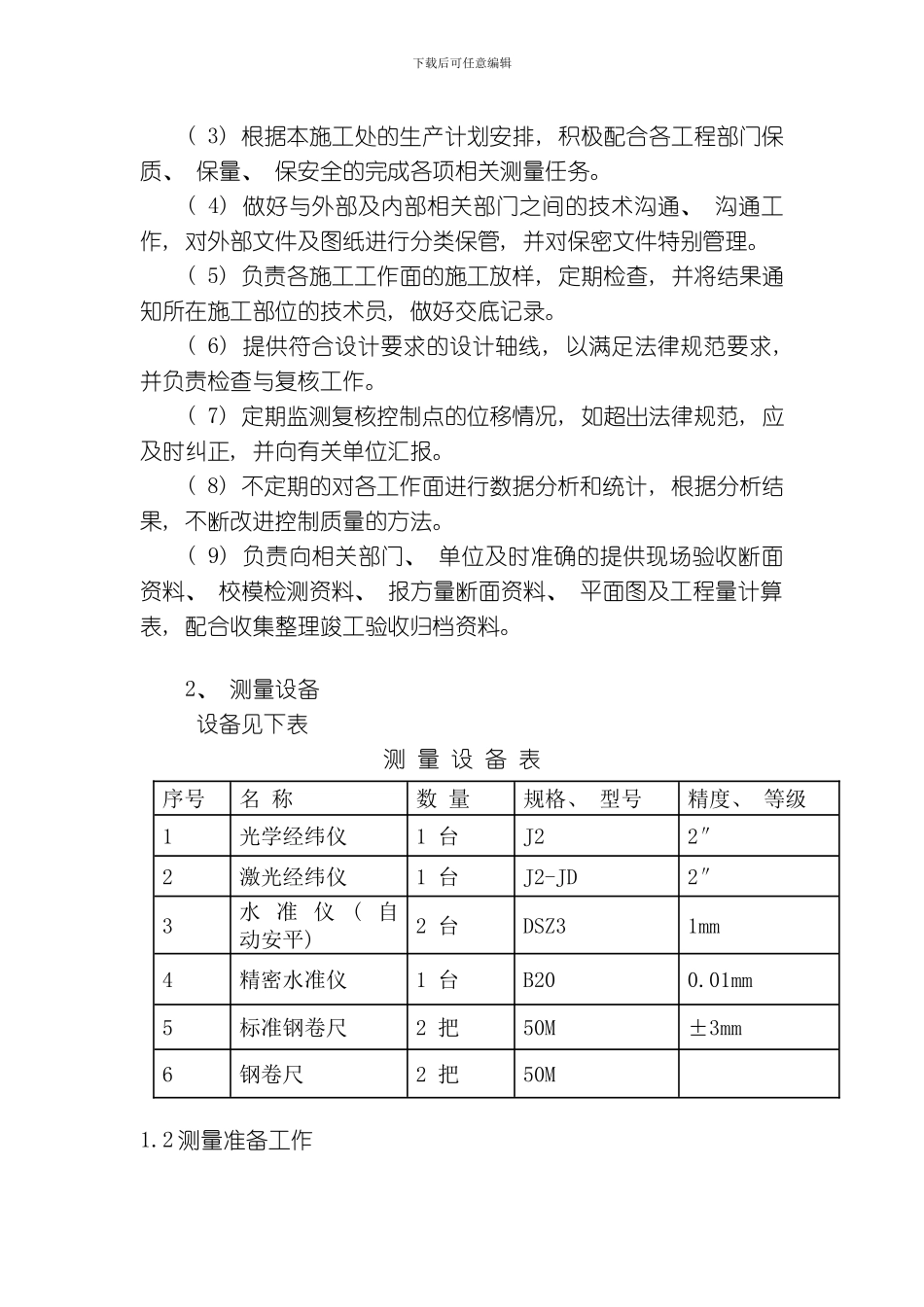

下载后可任意编辑主要工序施工方案、 控制及工程项目实施的重点、 难点和解决方案第一节 施工测量1.1 施工测量工程概况及测量人员及设备的配置1.1.1 施工测量工程概况本工程平面主要为矩形、 条形。根据本工程结构特点, 本工程施工控制网为方格网( 经计算转换) , 采纳直角坐标法进行放线, 根据甲方提供的红线图进行定位, 建立独立的平面控制网, 严格按工程测量法律规范要求, 准确地测设出建筑物的轴线和标高, 并设置引桩和水准控制网, 对整个工程进行控制。1.1.2 控制测量依据1、 《水利水电工程施工测量法律规范》DL/T5173- 。2、 《水利水电工程测量规程》 ( 法律规范设计阶段) SL197-973、 《工程测量法律规范》GB50026- 4、 《全球定位系统( GPS) 测量法律规范》( GB/T 18314- ) 。5、 《 国家三、 四等水准测量法律规范》GB12898-91。6、 《1:500﹑1:1000﹑1: 地形图图式》GB7929-94。7、 测绘产品检查验收规定 CH1002-95。1.1.3 测量人员及测量设备的配置根据本工程规模, 拟选配经验丰富的测量工程师 1 名, 测量员 1 名, 负责整个施工过程测量放线工作。1、 测量队职责( 1) 在工程开工前, 对测量控制网进行复测, 发现问题立即向监理单位呈报。建立相应等级的施工控制加密网控制点至各施工工作面所需部位。( 2) 测量监控实施过程严格根据规定实施。下载后可任意编辑( 3) 根据本施工处的生产计划安排, 积极配合各工程部门保质、 保量、 保安全的完成各项相关测量任务。( 4) 做好与外部及内部相关部门之间的技术沟通、 沟通工作, 对外部文件及图纸进行分类保管, 并对保密文件特别管理。( 5) 负责各施工工作面的施工放样, 定期检查, 并将结果通知所在施工部位的技术员, 做好交底记录。( 6) 提供符合设计要求的设计轴线, 以满足法律规范要求, 并负责检查与复核工作。( 7) 定期监测复核控制点的位移情况, 如超出法律规范, 应及时纠正, 并向有关单位汇报。( 8) 不定期的对各工作面进行数据分析和统计, 根据分析结果, 不断改进控制质量的方法。( 9) 负责向相关部门、 单位及时准确的提供现场验收断面资料、 校模检测资料、 报方量断面资料、 平面图及工程量计算表, 配合收集整理竣工验收归档资料。2、 测量设备设备见下表测 量 设 备 表序号名 称数 量规格、 型号精度、 等级1光学经纬仪1 台J22″2激光经纬仪1 台J2-JD2″3水 准 仪 ( 自动...
