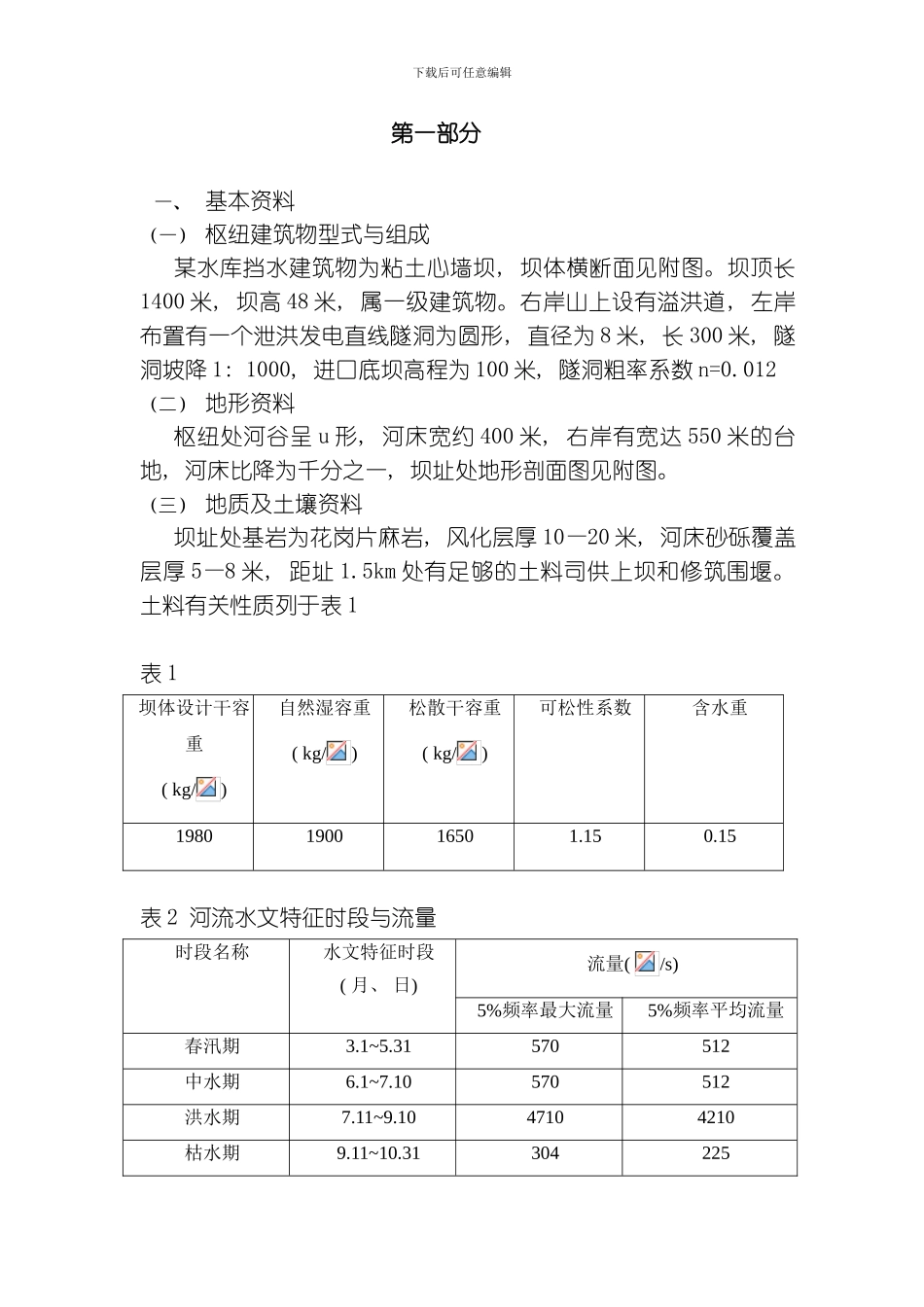

下载后可任意编辑第一部分一、 基本资料（一） 枢纽建筑物型式与组成某水库挡水建筑物为粘土心墙坝, 坝体横断面见附图。坝顶长1400 米, 坝高 48 米, 属一级建筑物。右岸山上设有溢洪道, 左岸布置有一个泄洪发电直线隧洞为圆形, 直径为 8 米, 长 300 米, 隧洞坡降 1: 1000, 进口底坝高程为 100 米, 隧洞粗率系数 n=0.012（二） 地形资料枢纽处河谷呈 u 形, 河床宽约 400 米, 右岸有宽达 550 米的台地, 河床比降为千分之一, 坝址处地形剖面图见附图。（三） 地质及土壤资料坝址处基岩为花岗片麻岩, 风化层厚 10—20 米, 河床砂砾覆盖层厚 5—8 米, 距址 1.5km 处有足够的土料司供上坝和修筑围堰。土料有关性质列于表 1表 1坝体设计干容重( kg/) 自然湿容重( kg/) 松散干容重( kg/) 可松性系数含水重1980190016501.150.15表 2 河流水文特征时段与流量时段名称水文特征时段( 月、 日) 流量( /s) 5%频率最大流量5%频率平均流量春汛期3.1~5.31570512中水期6.1~7.10570512洪水期7.11~9.1047104210枯水期9.11~10.31304225下载后可任意编辑最枯水期11.1~2.287672表 3 坝址处原河道水位流量关系水位( 米) 959698100102103105106流量( /s) 06219829437648256012301071081101121141161182400321047005600650074008260表 4 水库水位容积关系水位( 米) 105106107108109110112114容积( 亿) 0.10.20.40.71.01.41.82.1116118 1201221241261281301331372.63.03.54.04.85.36.06.47.210.0表 5 频率为 5%洪水过程线( Q~T 关系) 时间036912151821242730流量57014102410371060108270531030101410710570表 6 频率为 0.5%洪水过程线( Q~T 关系) 时间036912151821242730流量5708101510261039104710381025101010610510二、 设计要求1、 分析基本资料, 选择导流方案。2、 各期围堰的设计: 确定围堰型式, 堰顶高程和断面尺寸, 修建下载后可任意编辑及拆除方法。3、 确定坝体拦洪高程( 洪水频率 f=0.5%) 。4、 选择截流方法, 确定截流日期和截流设计流量。5、 进行截流水力计算, 确定截流过程中龙口各水力参数变化规律和截流材料最大尺寸。第二部分施工导流一、导流方案的选择与时段划分选择导流方案时, 主要考虑水文条件、 地形条件、 工程及水文地质条件、 水工建筑物的型 式及其布置, 施工期河流的综合利用, 施工进度等。分析工程条件的水文资料可知: 河床较宽且...
