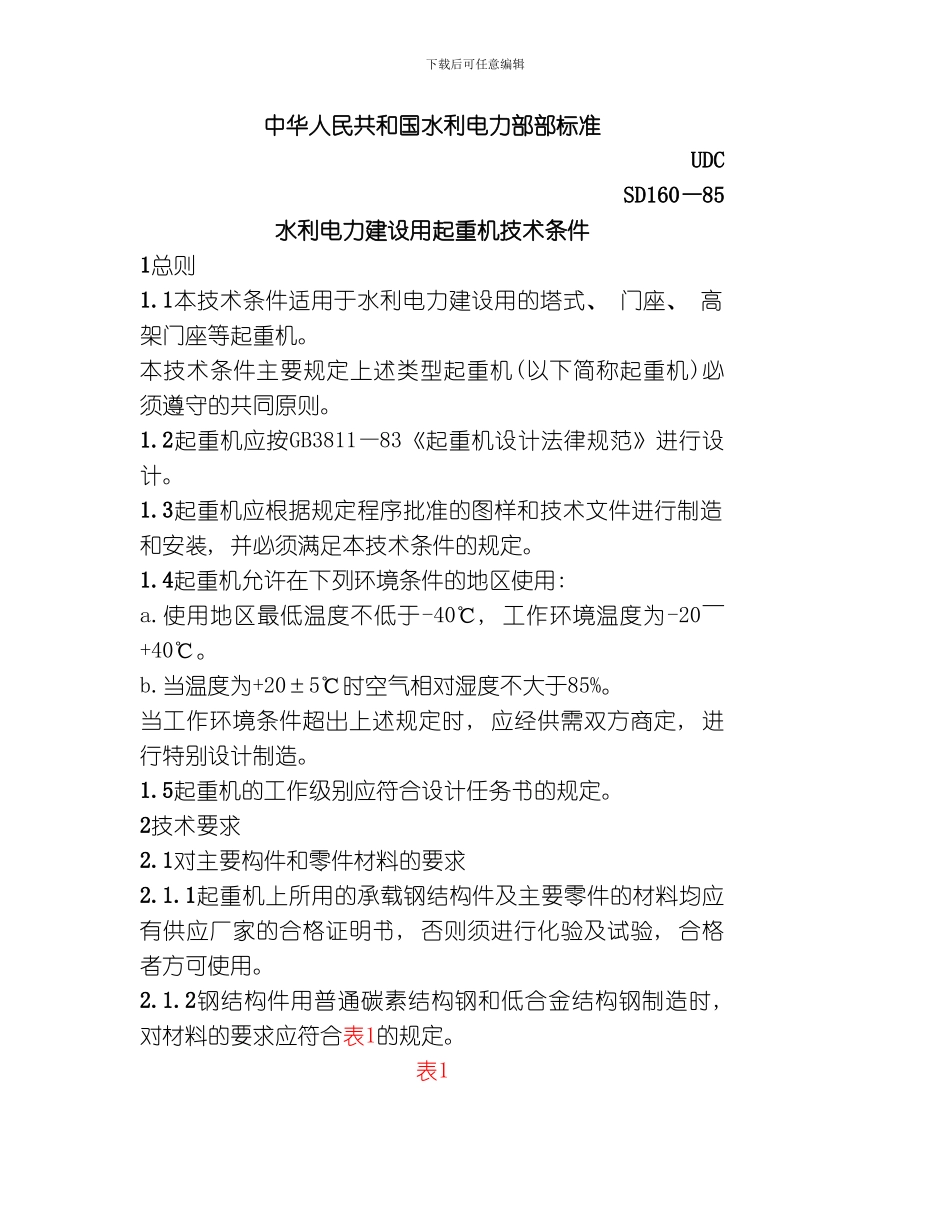

下载后可任意编辑中华人民共和国水利电力部部标准UDCSD160—85水利电力建设用起重机技术条件1总则1.1本技术条件适用于水利电力建设用的塔式、 门座、 高架门座等起重机。本技术条件主要规定上述类型起重机(以下简称起重机)必须遵守的共同原则。1.2起重机应按GB3811—83《起重机设计法律规范》进行设计。1.3起重机应根据规定程序批准的图样和技术文件进行制造和安装, 并必须满足本技术条件的规定。1.4起重机允许在下列环境条件的地区使用: a.使用地区最低温度不低于-40℃, 工作环境温度为-20～+40℃。b.当温度为+20±5℃时空气相对湿度不大于85%。当工作环境条件超出上述规定时, 应经供需双方商定, 进行特别设计制造。1.5起重机的工作级别应符合设计任务书的规定。2技术要求2.1对主要构件和零件材料的要求2.1.1起重机上所用的承载钢结构件及主要零件的材料均应有供应厂家的合格证明书, 否则须进行化验及试验, 合格者方可使用。2.1.2钢结构件用普通碳素结构钢和低合金结构钢制造时, 对材料的要求应符合表1的规定。表1下载后可任意编辑钢号A3F, A3, C3应符合GB700—79《普通碳素结构钢技术条件》的规定; 16Mn、 15MnTi应符合GB1591—79《低合金结构钢技术条件》的规定。2.1.3锻钩、 吊钩螺母的材料宜采纳GB699—65《优质碳素结构钢钢号和一般技术条件》规定的20钢。当采纳其它优质钢时, 其常温冲击值(ak)和断面收缩率(ψ)应不低于20钢的规定值。2.1.4板钩的材料宜采纳上述20钢或满足表1中规定的16Mn或C3钢。2.1.5吊钩横梁的材料宜采纳GB699—65中的45钢。2.1.6车轮的材料宜采纳GB979—67《碳素钢铸件分类及技术条件》中的ZG55H钢。2.1.7焊接用焊条、 焊丝与焊剂应与被焊接构件材料相适应, 手工焊接用焊条应符合GB981—76《低碳钢及低合金高强度钢焊条的规定》; 自动及半自动焊接用焊丝应符合GB1300—77《焊接用钢丝的规定》。2.1.8制造厂必须对首次采纳的钢种和焊接材料进行焊接工艺性能和力学性能试验, 符合要求方可使用。2.2对焊缝的要求2.2.1重要焊缝不得有裂纹、 未熔合等缺陷。焊缝必须符合GB985—80《手工电弧焊焊接接头的基本型式与尺寸》和下载后可任意编辑GB986—80《埋弧焊焊接接头的基本型式与尺寸》的规定。2.2.2钢结构件的焊缝质量检验分为3级, 各级检验项目、 数量和方法见表2。焊缝的探伤检验方法应根据GB3323—82《钢焊缝射线照相及底片等级分类法》和JB1152—81《钢制压力容器对接焊缝超声波探伤》的规定进行...
