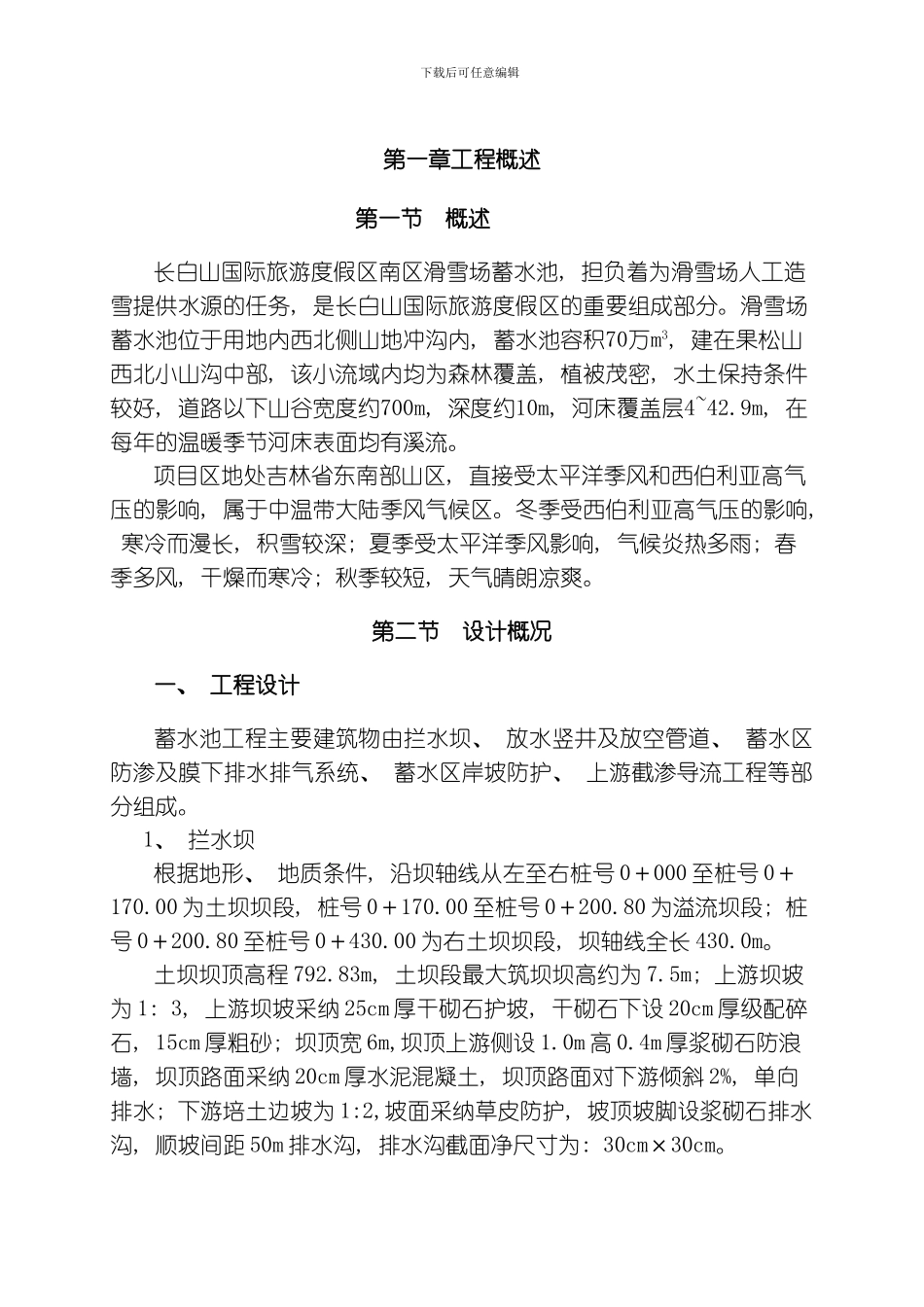

下载后可任意编辑第一章工程概述第一节 概述长白山国际旅游度假区南区滑雪场蓄水池, 担负着为滑雪场人工造雪提供水源的任务, 是长白山国际旅游度假区的重要组成部分
滑雪场蓄水池位于用地内西北侧山地冲沟内, 蓄水池容积70万m3, 建在果松山西北小山沟中部, 该小流域内均为森林覆盖, 植被茂密, 水土保持条件较好, 道路以下山谷宽度约700m, 深度约10m, 河床覆盖层4~42
9m, 在每年的温暖季节河床表面均有溪流
项目区地处吉林省东南部山区, 直接受太平洋季风和西伯利亚高气压的影响, 属于中温带大陆季风气候区
冬季受西伯利亚高气压的影响, 寒冷而漫长, 积雪较深; 夏季受太平洋季风影响, 气候炎热多雨; 春季多风, 干燥而寒冷; 秋季较短, 天气晴朗凉爽
第二节 设计概况一、 工程设计蓄水池工程主要建筑物由拦水坝、 放水竖井及放空管道、 蓄水区防渗及膜下排水排气系统、 蓄水区岸坡防护、 上游截渗导流工程等部分组成
1、 拦水坝根据地形、 地质条件, 沿坝轴线从左至右桩号 0＋000 至桩号 0＋170
00 为土坝坝段, 桩号 0＋170
00 至桩号 0＋200
80 为溢流坝段; 桩号 0＋200
80 至桩号 0＋430
00 为右土坝坝段, 坝轴线全长 430
土坝坝顶高程 792
83m, 土坝段最大筑坝坝高约为 7
5m; 上游坝坡为 1: 3, 上游坝坡采纳 25cm 厚干砌石护坡, 干砌石下设 20cm 厚级配碎石, 15cm 厚粗砂; 坝顶宽 6m,坝顶上游侧设 1
0m 高 0
4m 厚浆砌石防浪墙, 坝顶路面采纳 20cm 厚水泥混凝土, 坝顶路面对下游倾斜 2%, 单向排水; 下游培土边坡为 1:2,坡面采纳草皮防护, 坡顶坡脚设浆砌石排水沟, 顺坡间距 50m 排水沟, 排水沟截面净尺寸为: 30cm×30cm

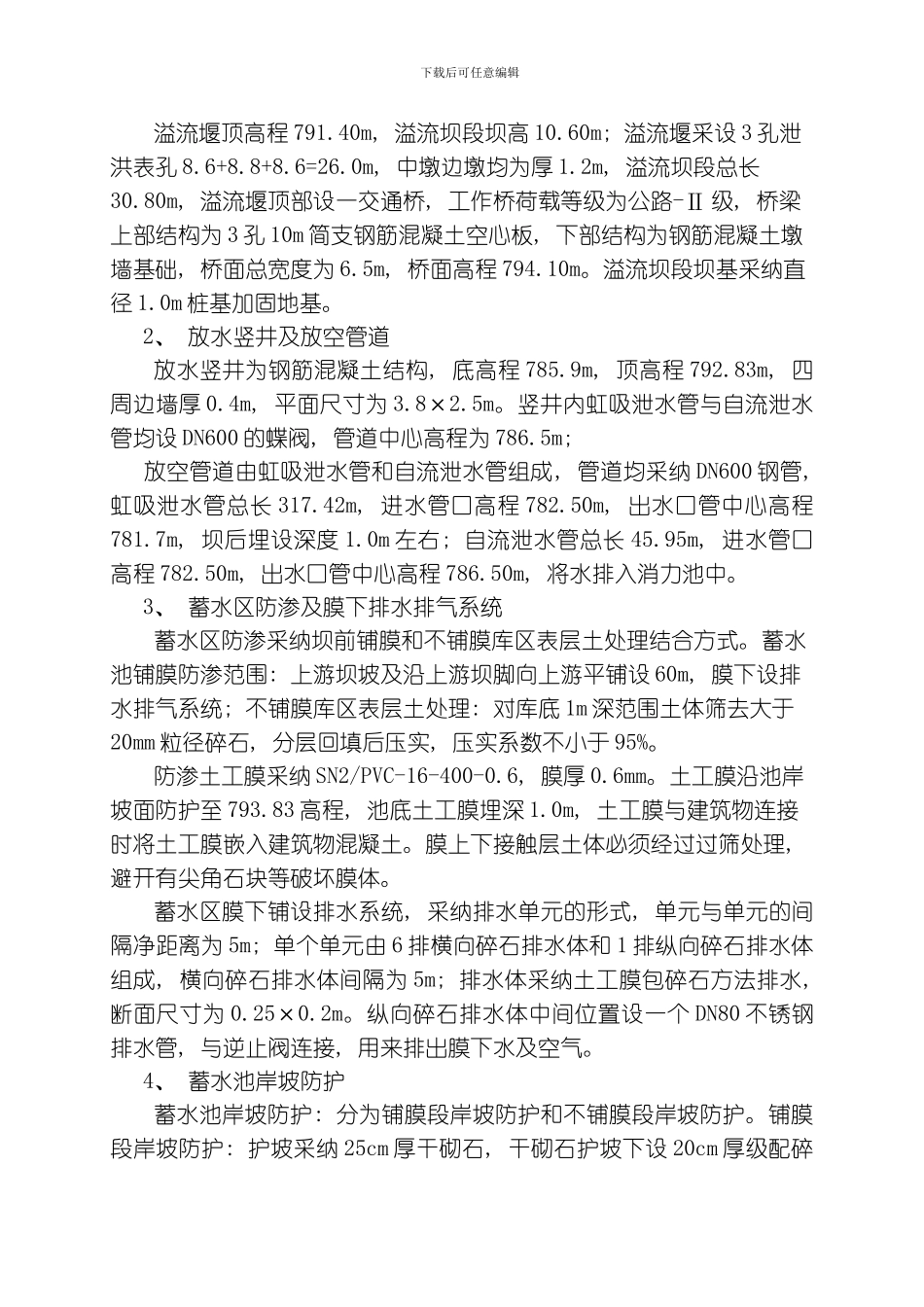

下载后可任意编辑溢流堰顶高程
