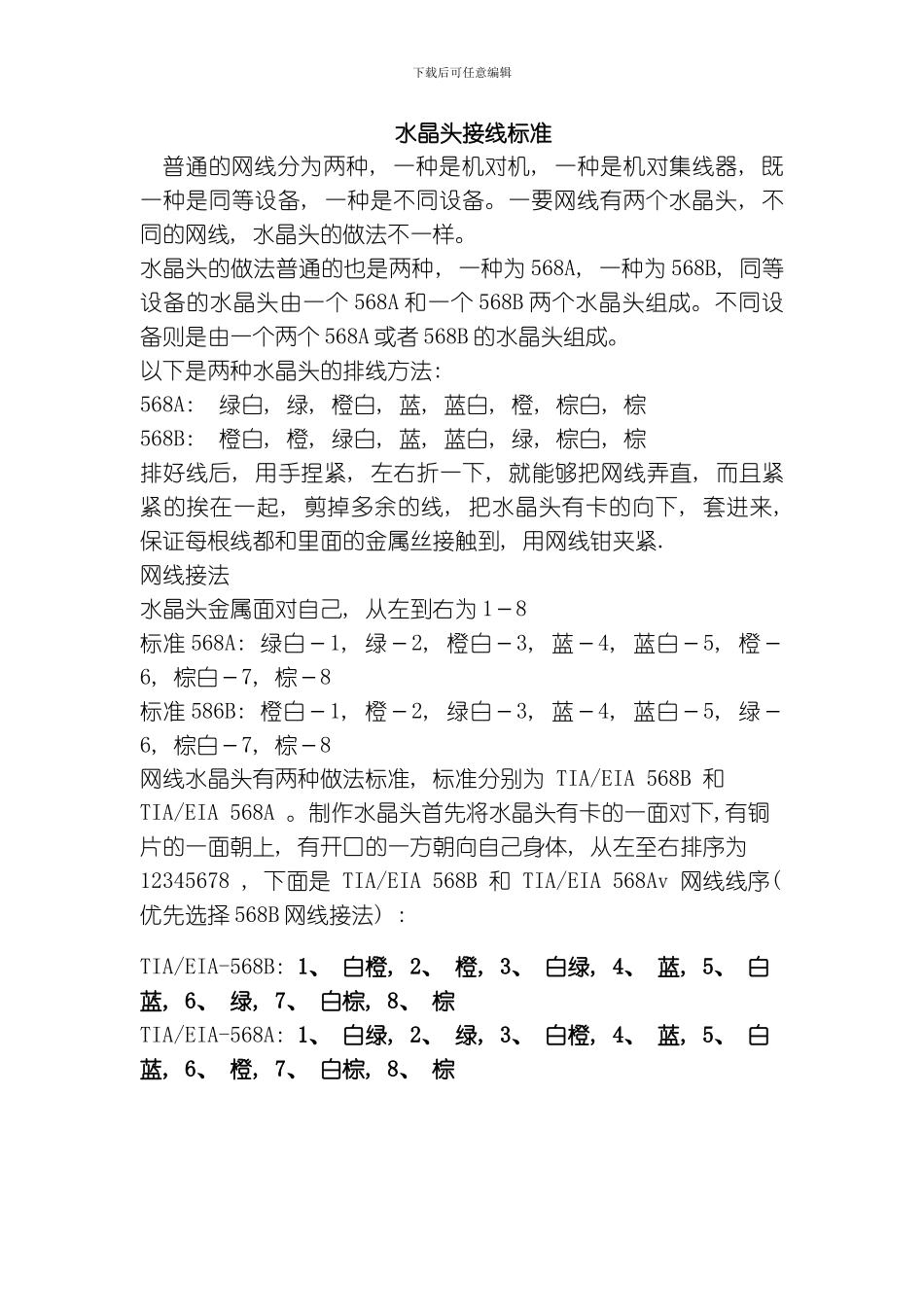

水晶头接线标准模板

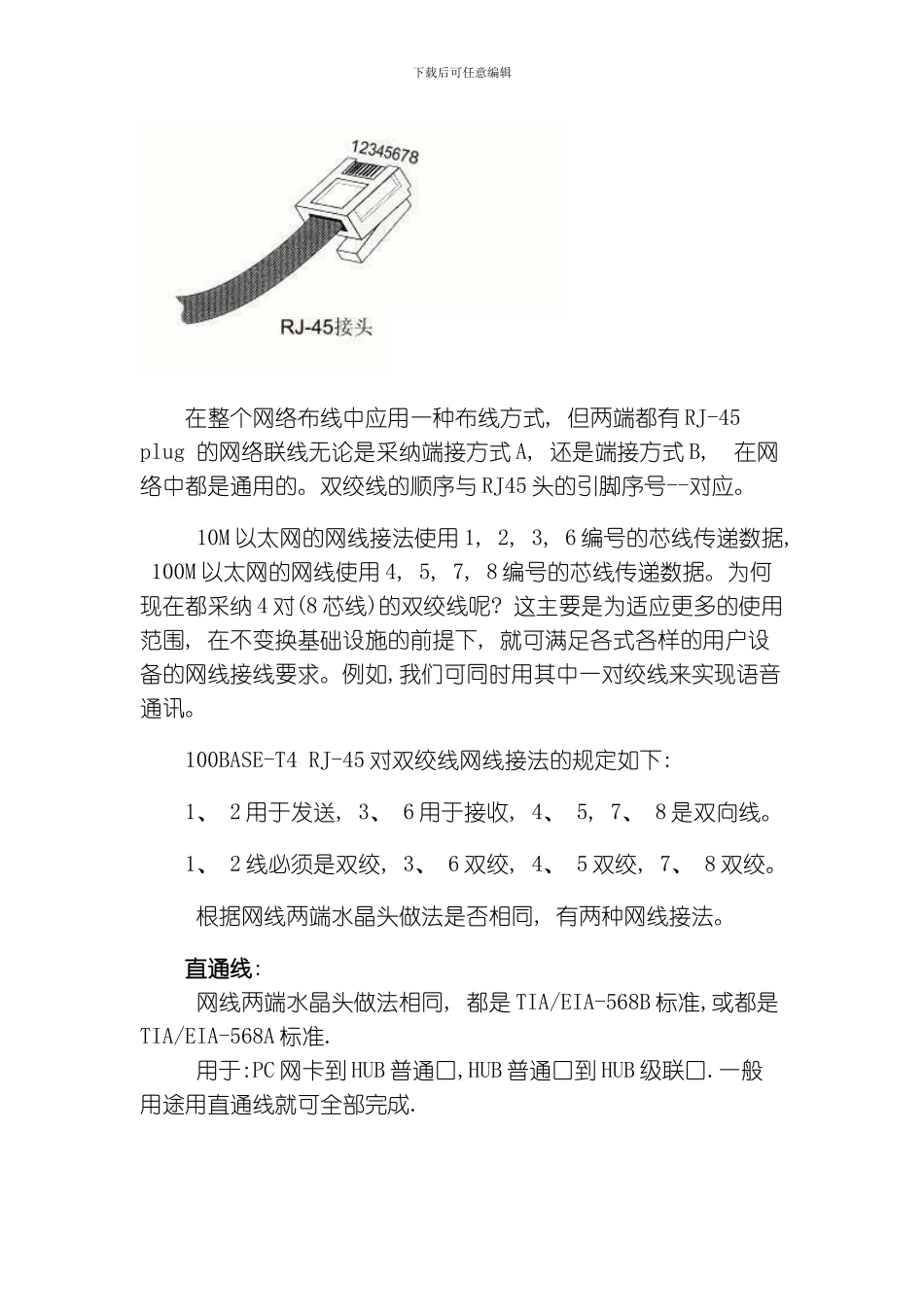

下载后可任意编辑水晶头接线标准普通的网线分为两种, 一种是机对机, 一种是机对集线器, 既一种是同等设备, 一种是不同设备。一要网线有两个水晶头, 不同的网线, 水晶头的做法不一样。水晶头的做法普通的也是两种, 一种为 568A, 一种为 568B, 同等设备的水晶头由一个 568A 和一个 568B 两个水晶头组成。不同设备则是由一个两个 568A 或者 568B 的水晶头组成。以下是两种水晶头的排线方法: 568A: 绿白, 绿, 橙白, 蓝, 蓝白, 橙, 棕白, 棕568B: 橙白, 橙, 绿白, 蓝, 蓝白, 绿, 棕白, 棕排好线后, 用手捏紧, 左右折一下, 就能够把网线弄直, 而且紧紧的挨在一起, 剪掉多余的线, 把水晶头有卡的向下, 套进来, 保证每根线都和里面的金属丝接触到, 用网线钳夹紧.网线接法水晶头金属面对自己, 从左到右为 1－8标准 568A: 绿白－1, 绿－2, 橙白－3, 蓝－4, 蓝白－5, 橙－6, 棕白－7, 棕－8标准 586B: 橙白－1, 橙－2, 绿白－3, 蓝－4, 蓝白－5, 绿－6, 棕白－7, 棕－8网线水晶头有两种做法标准, 标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面对下,有铜片的一面朝上, 有开口的一方朝向自己身体, 从左至右排序为 12345678 , 下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序( 优先选择 568B 网线接法) : TIA/EIA-568B: 1、 白橙, 2、 橙, 3、 白绿, 4、 蓝, 5、 白蓝, 6、 绿, 7、 白棕, 8、 棕TIA/EIA-568A: 1、 白绿, 2、 绿, 3、 白橙, 4、 蓝, 5、 白蓝, 6、 橙, 7、 白棕, 8、 棕下载后可任意编辑 在整个网络布线中应用一种布线方式, 但两端都有 RJ-45 plug 的网络联线无论是采纳端接方式 A, 还是端接方式 B, 在网络中都是通用的。双绞线的顺序与 RJ45 头的引脚序号--对应。 10M 以太网的网线接法使用 1, 2, 3, 6 编号的芯线传递数据, 100M 以太网的网线使用 4, 5, 7, 8 编号的芯线传递数据。为何现在都采纳 4 对(8 芯线)的双绞线呢? 这主要是为适应更多的使用范围, 在不变换基础设施的前提下, 就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45 对双绞线网线接法的规定如下: 1、 2 用于发送, 3、 6 用于接收, 4、 5, 7、 8 是双向线。 1、 2 线必须是双绞, 3、 6 双绞, 4、 5...
