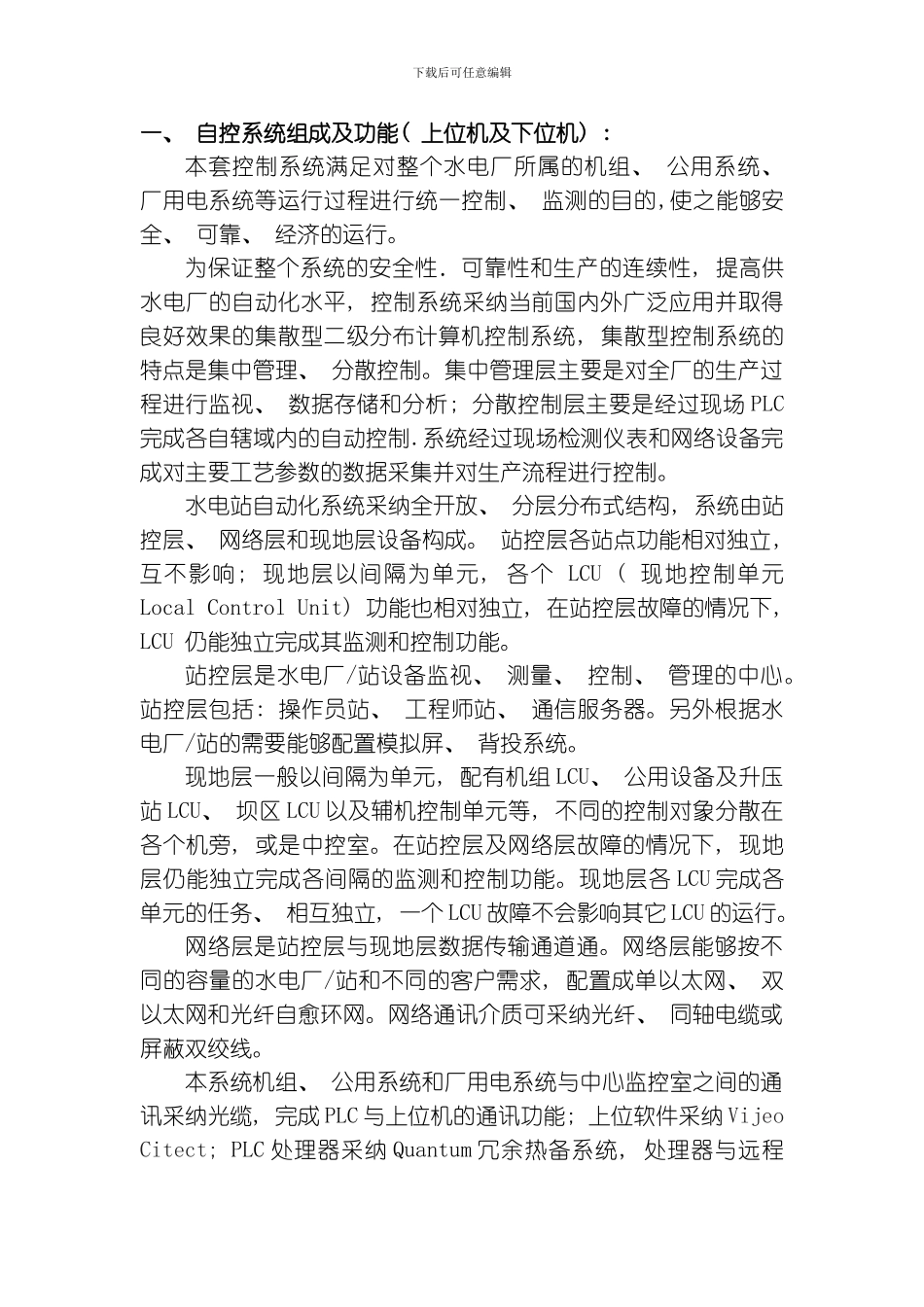

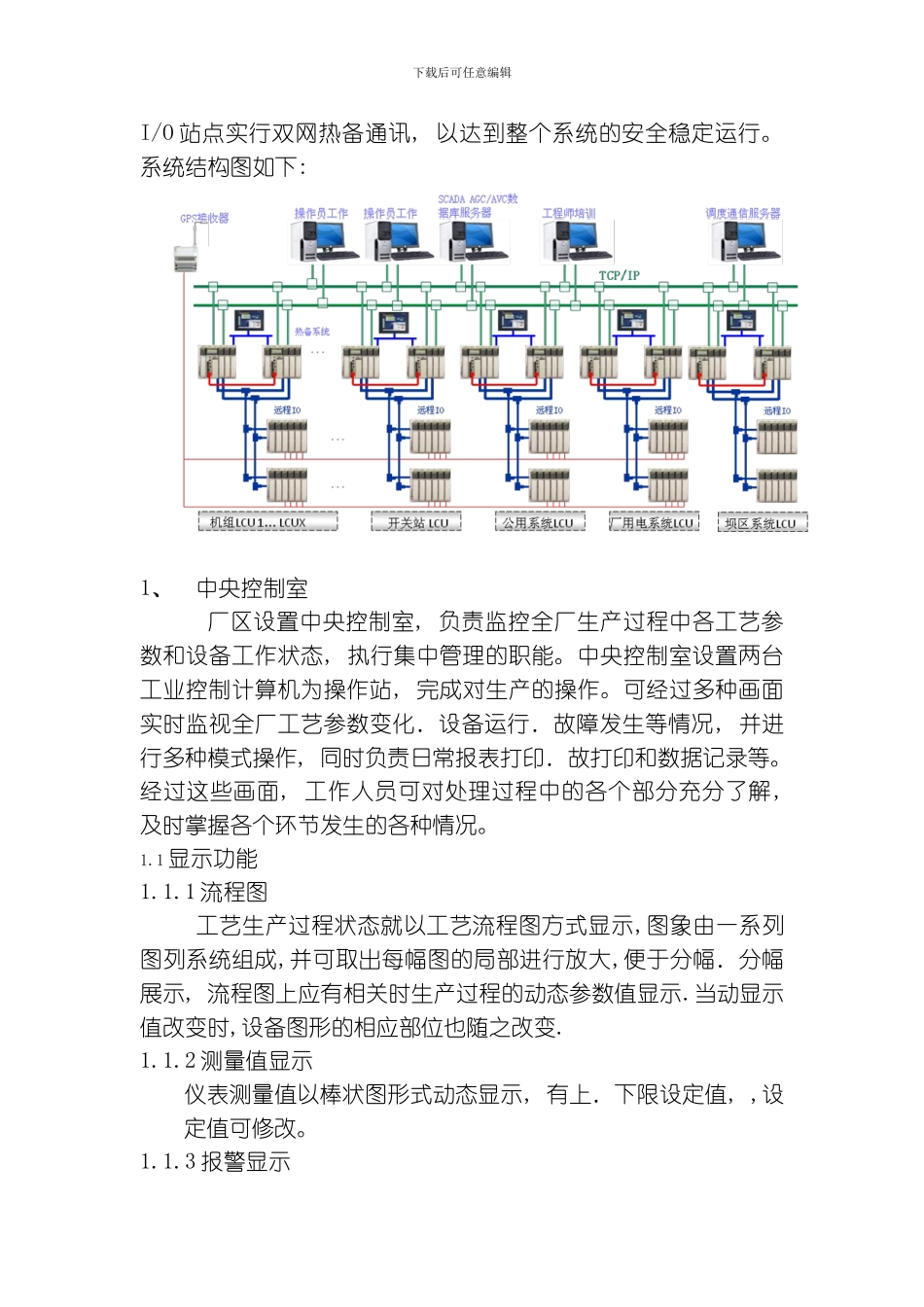

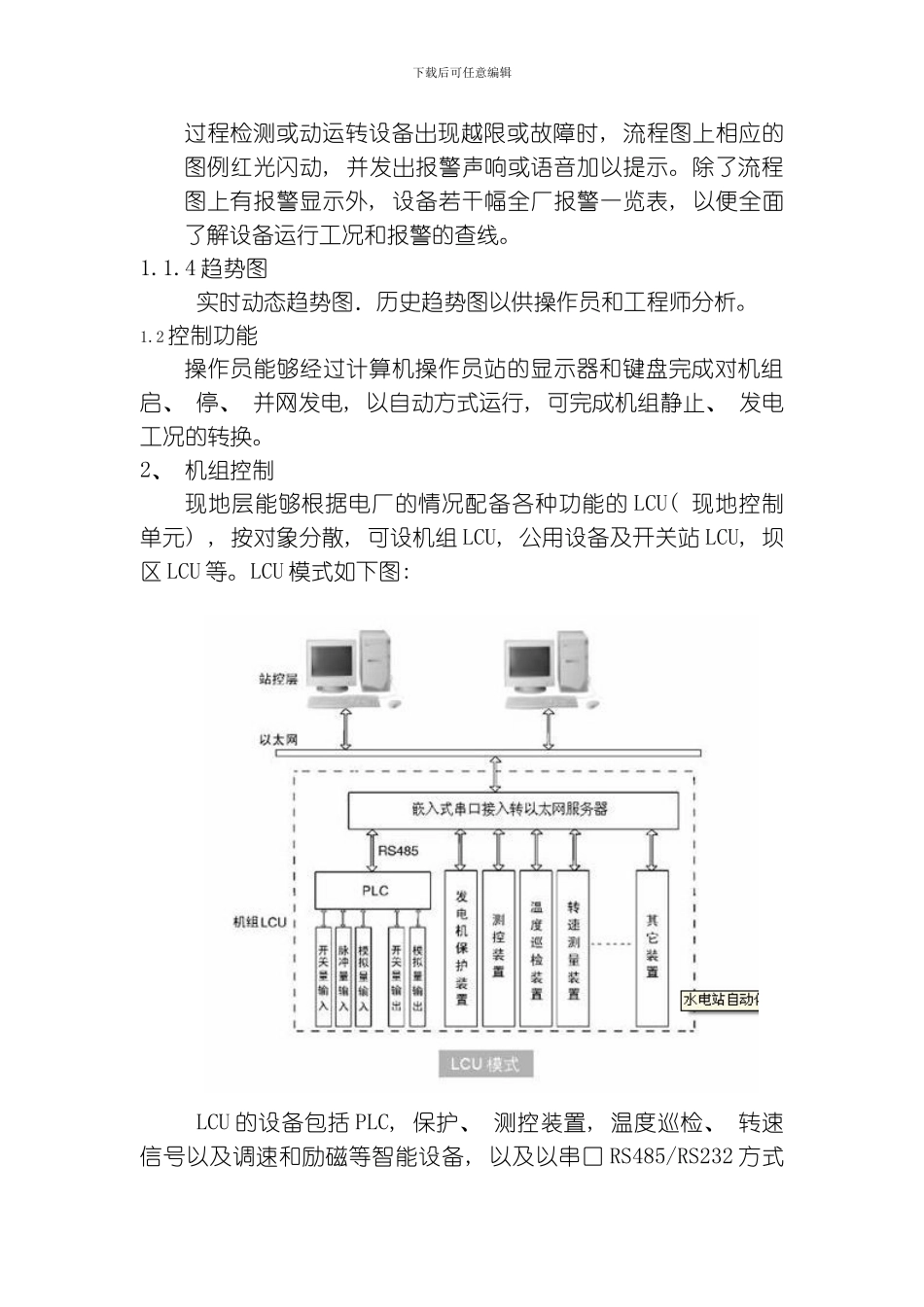

下载后可任意编辑一、 自控系统组成及功能( 上位机及下位机) : 本套控制系统满足对整个水电厂所属的机组、 公用系统、 厂用电系统等运行过程进行统一控制、 监测的目的,使之能够安全、 可靠、 经济的运行。为保证整个系统的安全性．可靠性和生产的连续性, 提高供水电厂的自动化水平, 控制系统采纳当前国内外广泛应用并取得良好效果的集散型二级分布计算机控制系统, 集散型控制系统的特点是集中管理、 分散控制。集中管理层主要是对全厂的生产过程进行监视、 数据存储和分析; 分散控制层主要是经过现场 PLC完成各自辖域内的自动控制.系统经过现场检测仪表和网络设备完成对主要工艺参数的数据采集并对生产流程进行控制。水电站自动化系统采纳全开放、 分层分布式结构, 系统由站控层、 网络层和现地层设备构成。 站控层各站点功能相对独立, 互不影响; 现地层以间隔为单元, 各个 LCU ( 现地控制单元Local Control Unit) 功能也相对独立, 在站控层故障的情况下, LCU 仍能独立完成其监测和控制功能。站控层是水电厂/站设备监视、 测量、 控制、 管理的中心。站控层包括: 操作员站、 工程师站、 通信服务器。另外根据水电厂/站的需要能够配置模拟屏、 背投系统。现地层一般以间隔为单元, 配有机组 LCU、 公用设备及升压站 LCU、 坝区 LCU 以及辅机控制单元等, 不同的控制对象分散在各个机旁, 或是中控室。在站控层及网络层故障的情况下, 现地层仍能独立完成各间隔的监测和控制功能。现地层各 LCU 完成各单元的任务、 相互独立, 一个 LCU 故障不会影响其它 LCU 的运行。网络层是站控层与现地层数据传输通道通。网络层能够按不同的容量的水电厂/站和不同的客户需求, 配置成单以太网、 双以太网和光纤自愈环网。网络通讯介质可采纳光纤、 同轴电缆或屏蔽双绞线。本系统机组、 公用系统和厂用电系统与中心监控室之间的通讯采纳光缆, 完成 PLC 与上位机的通讯功能; 上位软件采纳 Vijeo Citect; PLC 处理器采纳 Quantum 冗余热备系统, 处理器与远程下载后可任意编辑I/O 站点实行双网热备通讯, 以达到整个系统的安全稳定运行。系统结构图如下: 1、中央控制室厂区设置中央控制室, 负责监控全厂生产过程中各工艺参数和设备工作状态, 执行集中管理的职能。中央控制室设置两台工业控制计算机为操作站, 完成对生产的操作。可经过多种画面实时监视全厂工艺参数变化．设备运行．故障发生...
