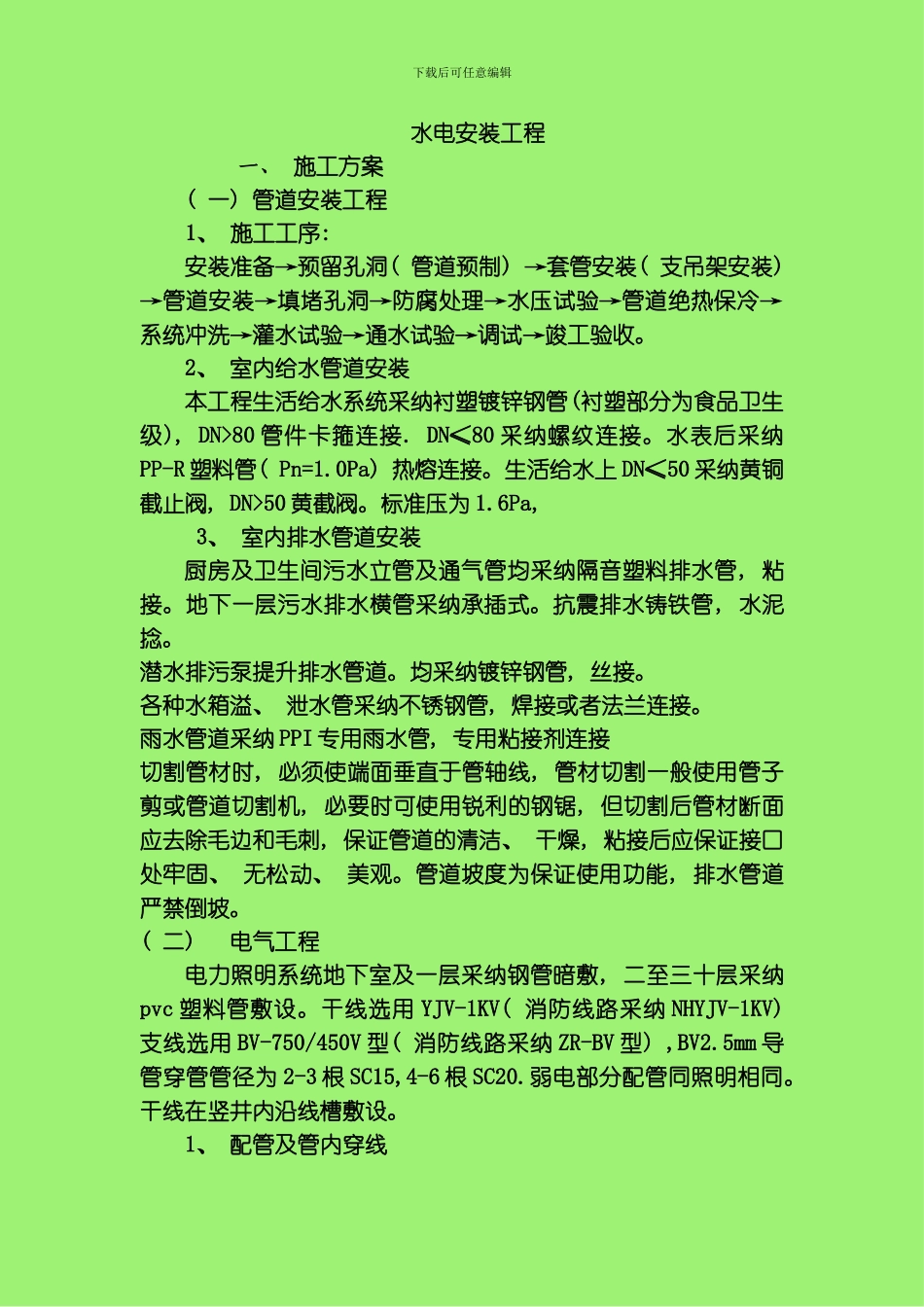

下载后可任意编辑 水电安装工程一、 施工方案( 一) 管道安装工程1、 施工工序: 安装准备→预留孔洞( 管道预制) →套管安装( 支吊架安装) →管道安装→填堵孔洞→防腐处理→水压试验→管道绝热保冷→系统冲洗→灌水试验→通水试验→调试→竣工验收。2、 室内给水管道安装本工程生活给水系统采纳衬塑镀锌钢管(衬塑部分为食品卫生级), DN>80 管件卡箍连接. DN≤80 采纳螺纹连接。水表后采纳PP-R 塑料管( Pn=1.0Pa) 热熔连接。生活给水上 DN≤50 采纳黄铜截止阀, DN>50 黄截阀。标准压为 1.6Pa, 3、 室内排水管道安装厨房及卫生间污水立管及通气管均采纳隔音塑料排水管, 粘接。地下一层污水排水横管采纳承插式。抗震排水铸铁管, 水泥捻。潜水排污泵提升排水管道。均采纳镀锌钢管, 丝接。各种水箱溢、 泄水管采纳不锈钢管, 焊接或者法兰连接。雨水管道采纳 PPI 专用雨水管, 专用粘接剂连接切割管材时, 必须使端面垂直于管轴线, 管材切割一般使用管子剪或管道切割机, 必要时可使用锐利的钢锯, 但切割后管材断面应去除毛边和毛刺, 保证管道的清洁、 干燥, 粘接后应保证接口处牢固、 无松动、 美观。管道坡度为保证使用功能, 排水管道严禁倒坡。( 二) 电气工程电力照明系统地下室及一层采纳钢管暗敷, 二至三十层采纳pvc 塑料管敷设。干线选用 YJV-1KV( 消防线路采纳 NHYJV-1KV) 支线选用 BV-750/450V 型( 消防线路采纳 ZR-BV 型) ,BV2.5mm 导管穿管管径为 2-3 根 SC15,4-6 根 SC20.弱电部分配管同照明相同。干线在竖井内沿线槽敷设。1、 配管及管内穿线下载后可任意编辑( 1) 配管配管的目的是保护导线, 因而要求管路畅通到位, 便于穿线及用户以后更换导线, 并接地可靠。配管工作是电气工程中最普通、 最基础性的工作, 其安装质量的好坏直接影响到创优工作的成败。暗配管预埋质量不好将造成土建大面积的剔凿, 严重影响结构强度; 明配管质量将直接影响创优的观感效果。凡敷设在需要破坏装饰或结构后方能见到的配管为暗配管, 除暗配管之外的配管为明配管。暗配管包括敷设在墙体、 顶板结构内的以及固定封闭的井内的配管。不封闭式竖井通道内的配管为明配管, 其管路走向及支架、 固定均应按明配管要求施工。。2、 电气器具安装( 1) 灯具安装1)灯具安装牢固端正,位置正确。2) 重量超过 3kg 的灯具, 在顶板上加独立的吊杆或预埋件, 承担灯具全部重量。3) 成排明装灯具, ...
