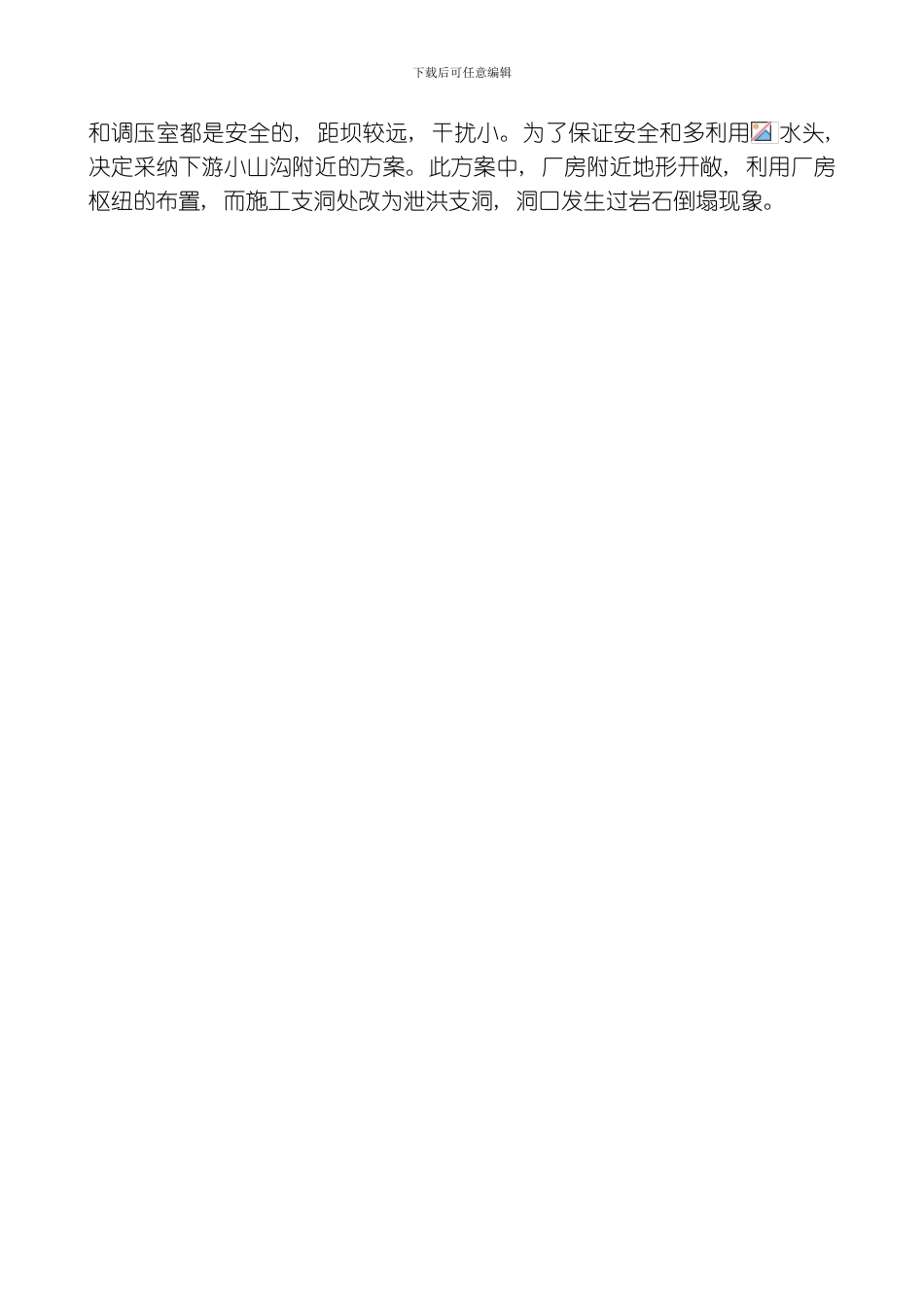

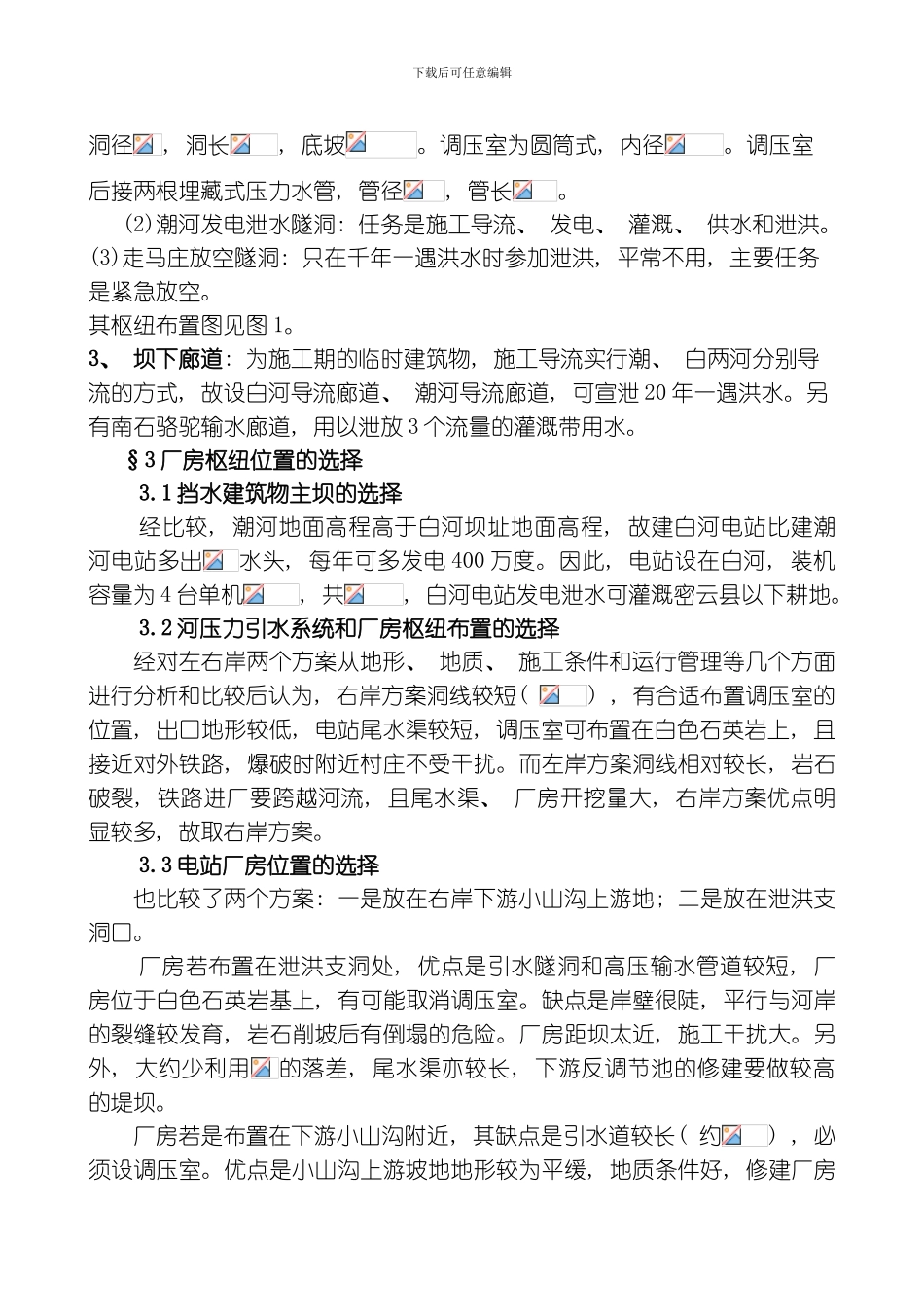

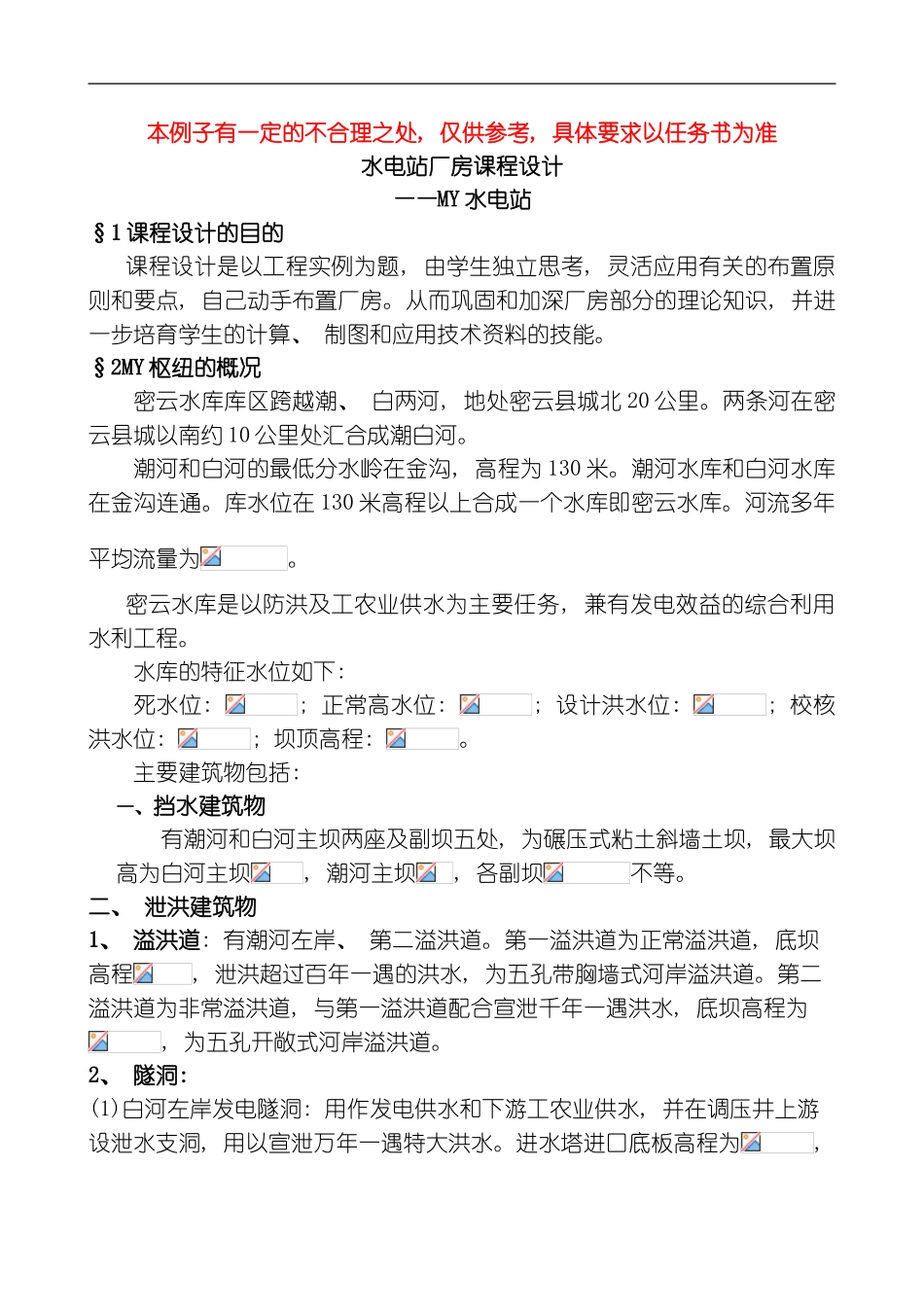

本例子有一定的不合理之处, 仅供参考, 具体要求以任务书为准水电站厂房课程设计——MY 水电站§1 课程设计的目的课程设计是以工程实例为题, 由学生独立思考, 灵活应用有关的布置原则和要点, 自己动手布置厂房。从而巩固和加深厂房部分的理论知识, 并进一步培育学生的计算、 制图和应用技术资料的技能。§2MY 枢纽的概况密云水库库区跨越潮、 白两河, 地处密云县城北 20 公里。两条河在密云县城以南约 10 公里处汇合成潮白河。潮河和白河的最低分水岭在金沟, 高程为 130 米。潮河水库和白河水库在金沟连通。库水位在 130 米高程以上合成一个水库即密云水库。河流多年平均流量为。密云水库是以防洪及工农业供水为主要任务, 兼有发电效益的综合利用水利工程。水库的特征水位如下: 死水位: ; 正常高水位: ; 设计洪水位: ; 校核洪水位: ; 坝顶高程: 。主要建筑物包括: 一、挡水建筑物有潮河和白河主坝两座及副坝五处, 为碾压式粘土斜墙土坝, 最大坝高为白河主坝, 潮河主坝, 各副坝不等。二、 泄洪建筑物1、 溢洪道: 有潮河左岸、 第二溢洪道。第一溢洪道为正常溢洪道, 底坝高程, 泄洪超过百年一遇的洪水, 为五孔带胸墙式河岸溢洪道。第二溢洪道为非常溢洪道, 与第一溢洪道配合宣泄千年一遇洪水, 底坝高程为, 为五孔开敞式河岸溢洪道。2、 隧洞: (1)白河左岸发电隧洞: 用作发电供水和下游工农业供水, 并在调压井上游设泄水支洞, 用以宣泄万年一遇特大洪水。进水塔进口底板高程为, 下载后可任意编辑洞径, 洞长, 底坡。调压室为圆筒式, 内径。调压室后接两根埋藏式压力水管, 管径, 管长。(2)潮河发电泄水隧洞: 任务是施工导流、 发电、 灌溉、 供水和泄洪。(3)走马庄放空隧洞: 只在千年一遇洪水时参加泄洪, 平常不用, 主要任务是紧急放空。其枢纽布置图见图 1。3、 坝下廊道: 为施工期的临时建筑物, 施工导流实行潮、 白两河分别导流的方式, 故设白河导流廊道、 潮河导流廊道, 可宣泄 20 年一遇洪水。另有南石骆驼输水廊道, 用以泄放 3 个流量的灌溉带用水。§3 厂房枢纽位置的选择3.1 挡水建筑物主坝的选择经比较, 潮河地面高程高于白河坝址地面高程, 故建白河电站比建潮河电站多出水头, 每年可多发电 400 万度。因此, 电站设在白河, 装机容量为 4 台单机, 共, 白河电站发电泄水可灌溉密云县以下耕地。3.2 河压力引水系统和厂房枢纽布置的选择经对左右岸两...
