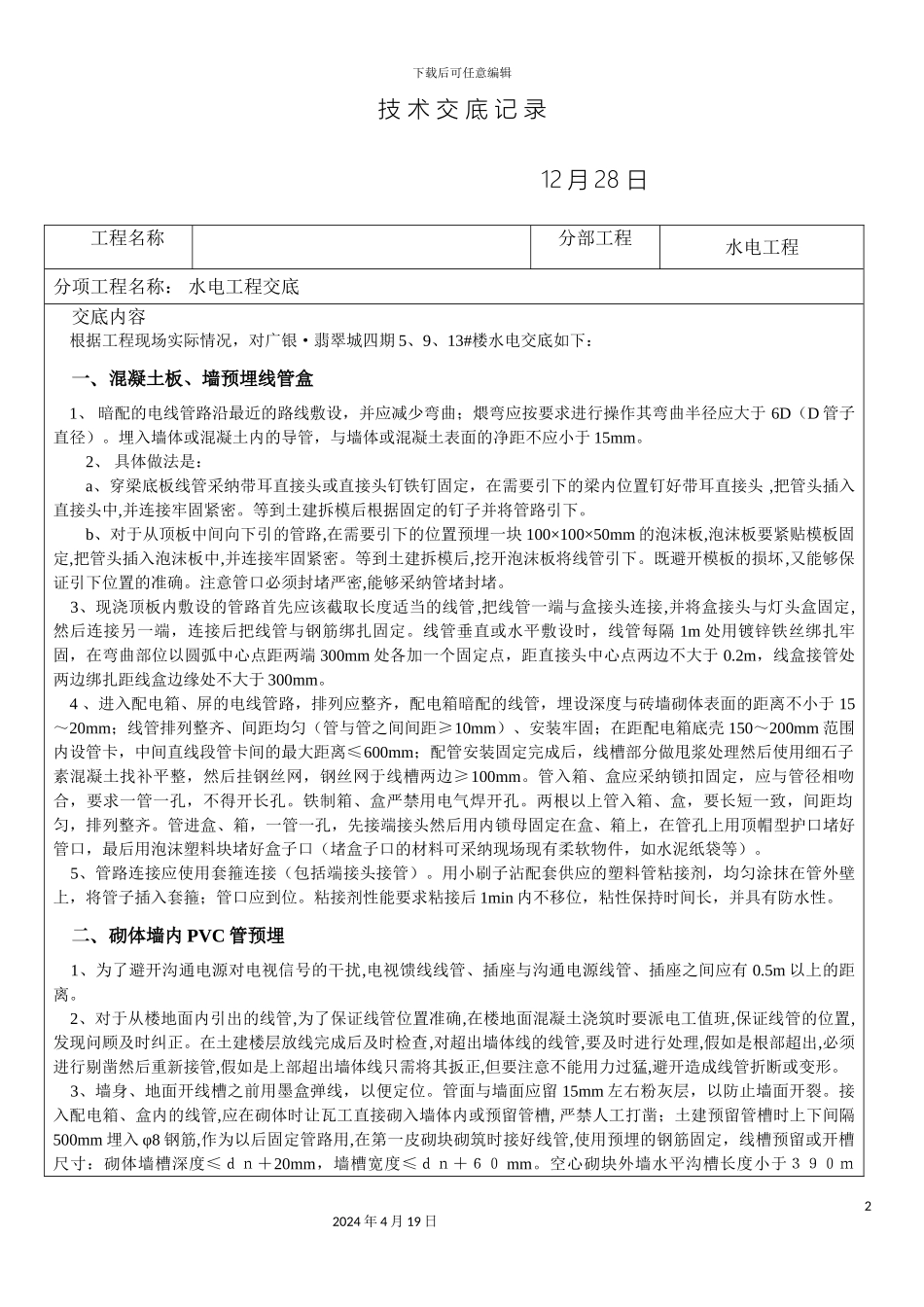

下载后可任意编辑水电技术交底记录12024 年 4 月 19 日下载后可任意编辑技 术 交 底 记 录 12 月 28 日工程名称分部工程水电工程分项工程名称： 水电工程交底交底内容根据工程现场实际情况，对广银·翡翠城四期 5、9、13#楼水电交底如下：一、混凝土板、墙预埋线管盒 1、 暗配的电线管路沿最近的路线敷设，并应减少弯曲；煨弯应按要求进行操作其弯曲半径应大于 6D（D 管子直径）
埋入墙体或混凝土内的导管，与墙体或混凝土表面的净距不应小于 15mm
2、 具体做法是： a、穿梁底板线管采纳带耳直接头或直接头钉铁钉固定，在需要引下的梁内位置钉好带耳直接头 ,把管头插入直接头中,并连接牢固紧密
等到土建拆模后根据固定的钉子并将管路引下
b、对于从顶板中间向下引的管路,在需要引下的位置预埋一块 100×100×50mm 的泡沫板,泡沫板要紧贴模板固定,把管头插入泡沫板中,并连接牢固紧密
等到土建拆模后,挖开泡沫板将线管引下
既避开模板的损坏,又能够保证引下位置的准确
注意管口必须封堵严密,能够采纳管堵封堵
3、现浇顶板内敷设的管路首先应该截取长度适当的线管,把线管一端与盒接头连接,并将盒接头与灯头盒固定,然后连接另一端，连接后把线管与钢筋绑扎固定
线管垂直或水平敷设时，线管每隔 1m 处用镀锌铁丝绑扎牢固，在弯曲部位以圆弧中心点距两端 300mm 处各加一个固定点，距直接头中心点两边不大于 0
2m，线盒接管处两边绑扎距线盒边缘处不大于 300mm
4 、进入配电箱、屏的电线管路，排列应整齐，配电箱暗配的线管，埋设深度与砖墙砌体表面的距离不小于 15～20mm；线管排列整齐、间距均匀（管与管之间间距≥10mm）、安装牢固；在距配电箱底壳 150～200mm 范围内设管卡，中间直线段管卡间的最大距离≤600mm；配管安装固定完成后，线槽部分做甩浆处理然后使用细石子素混
