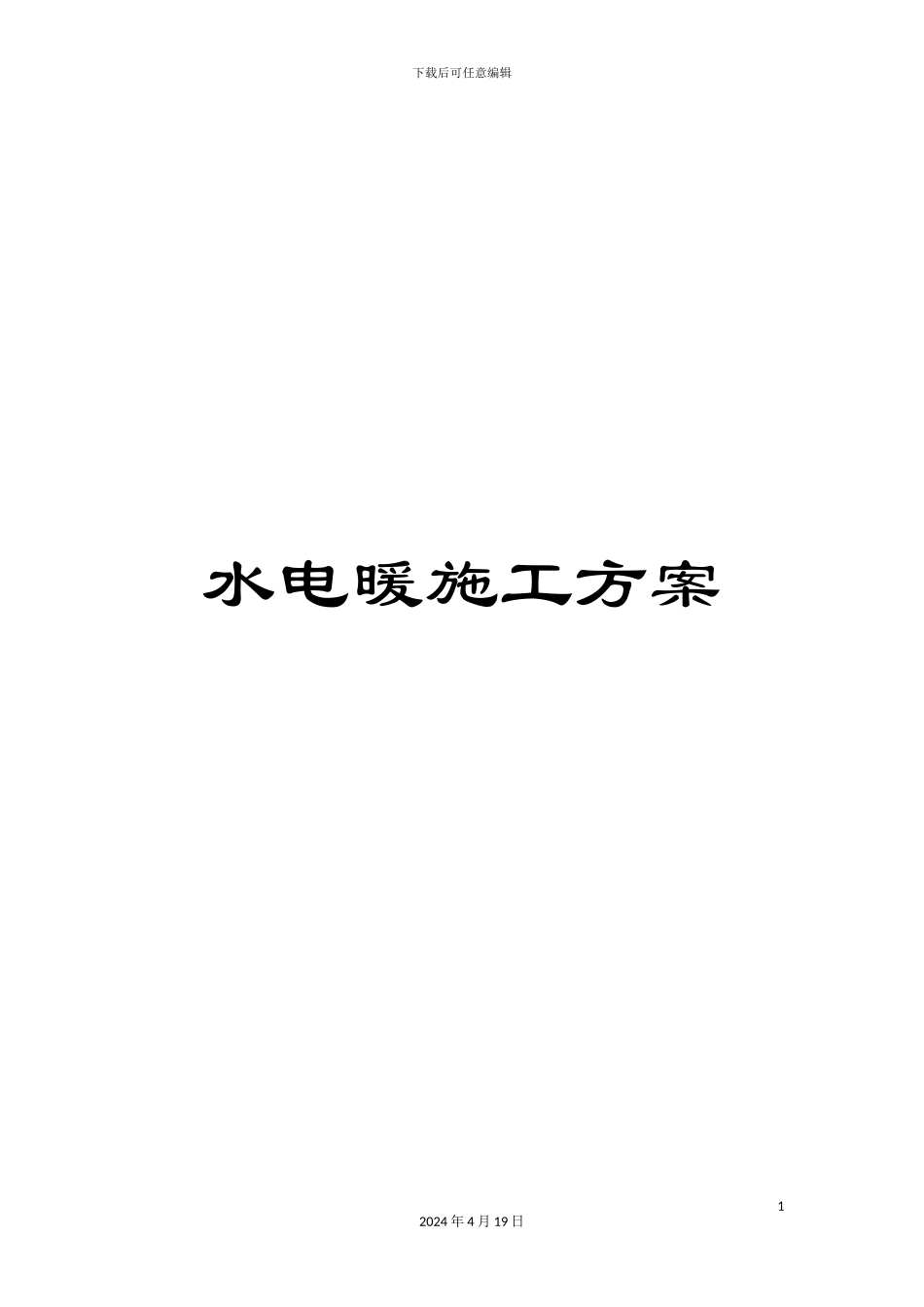

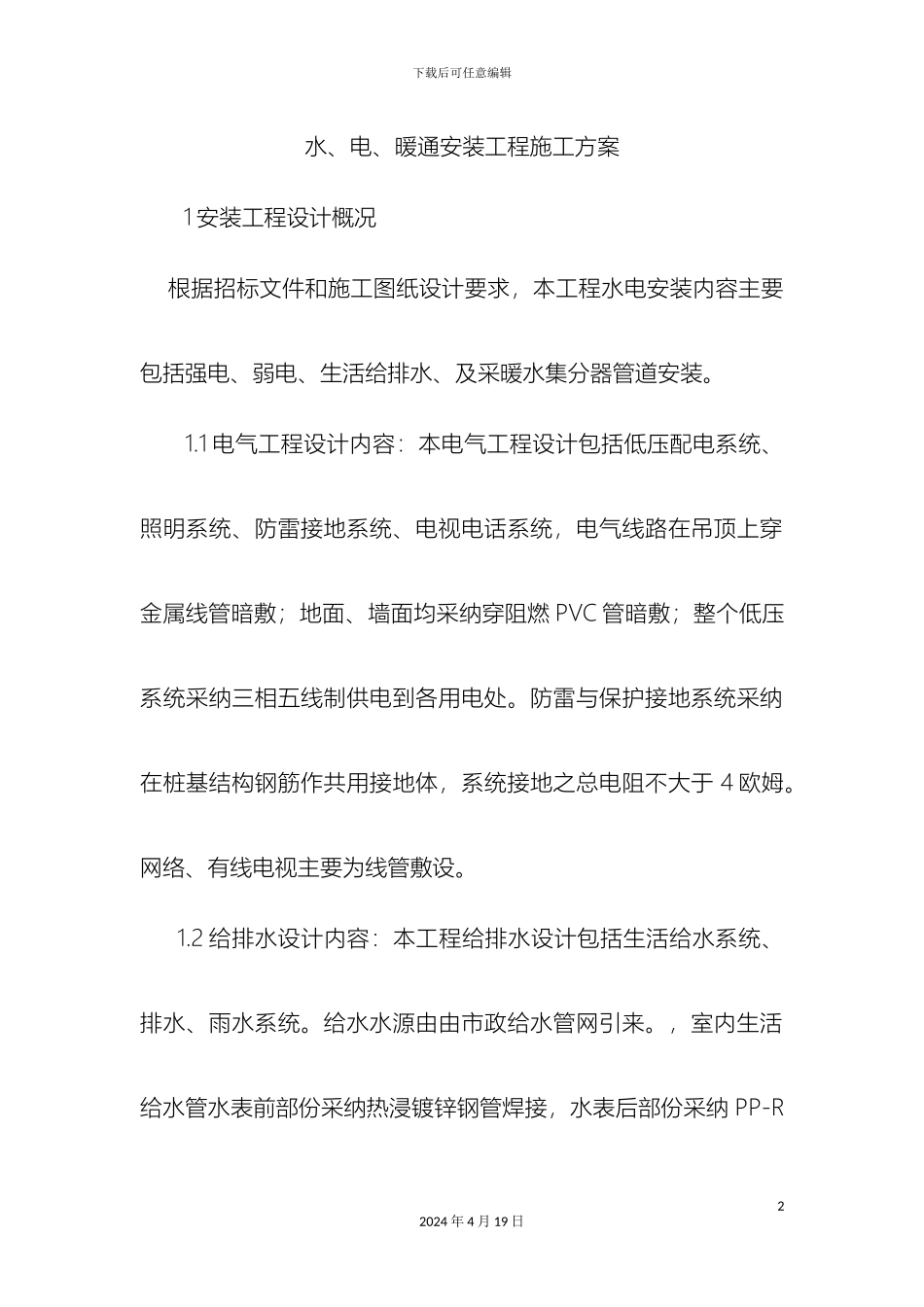

下载后可任意编辑水电暖施工方案12024 年 4 月 19 日下载后可任意编辑水、电、暖通安装工程施工方案1 安装工程设计概况 根据招标文件和施工图纸设计要求，本工程水电安装内容主要包括强电、弱电、生活给排水、及采暖水集分器管道安装。1.1 电气工程设计内容：本电气工程设计包括低压配电系统、照明系统、防雷接地系统、电视电话系统，电气线路在吊顶上穿金属线管暗敷；地面、墙面均采纳穿阻燃 PVC 管暗敷；整个低压系统采纳三相五线制供电到各用电处。防雷与保护接地系统采纳在桩基结构钢筋作共用接地体，系统接地之总电阻不大于 4 欧姆。网络、有线电视主要为线管敷设。1.2 给排水设计内容：本工程给排水设计包括生活给水系统、排水、雨水系统。给水水源由由市政给水管网引来。，室内生活给水管水表前部份采纳热浸镀锌钢管焊接，水表后部份采纳 PP-R22024 年 4 月 19 日下载后可任意编辑塑料粘接管。热水系统设置太阳能热水器（带电辅助加热）置于屋面位置，分别供卫生间及厨房使用热水。1.3 本工程采暖供回水由小区换热站提供，在户内设采暖入户装置，采暖系统为低温地面辐射供暖系统，户内地热盘管均埋设于本层建筑地面垫层内。1.4 地热盘管按房间分环在加热盘管与分集水器的结合处，分路设置调节阀。1.5 管材(埋地管、管井)采纳 PPR 稳态管热熔连接，地热盘管采纳 PE－RT 管材垫层内敷设设绝热层，绝热层下部必须设置防潮层，且不许有接头。 2 安装工程施工准备 2.1 主要施工机具、设备需用计划序号设备名称规格型号单位 数量备注1沟通电焊机BX6－300型台12沟通电焊机BX6－500型台232024 年 4 月 19 日下载后可任意编辑序号设备名称规格型号单位 数量备注3手提砂轮机SISI台24冲击电钻561型把25热熔器个46手枪电钻J12－6－Φ10把57电动试压泵台18手动试压泵台19机械压接钳套1导线连接10砂轮切割机台2 2.2 主要施工及测量器具：序号名称规格单位 数量备注1水平仪台1管道标高控制2接地电阻仪ZC－8只1测接地电阻3兆欧表ZC－3－500V只2绝缘测试4兆欧表ZC－3－1000V只1绝缘测试5灌水试验装置Φ75～Φ160等套26万用表块27压力表0～1.6MPa块28钳型电流表0～300A；0～500A块1 2.3 劳动力需用计划一览表：序号工种名称单位使用数量总工日备 注1管道工个42电工个63暖通工个15焊工个37辅助工个742024 年 4 月 19 日下载后可任意编辑 3 电气工程施工 根据本次招标书确定之范围以及本工程的施工特点，电...
