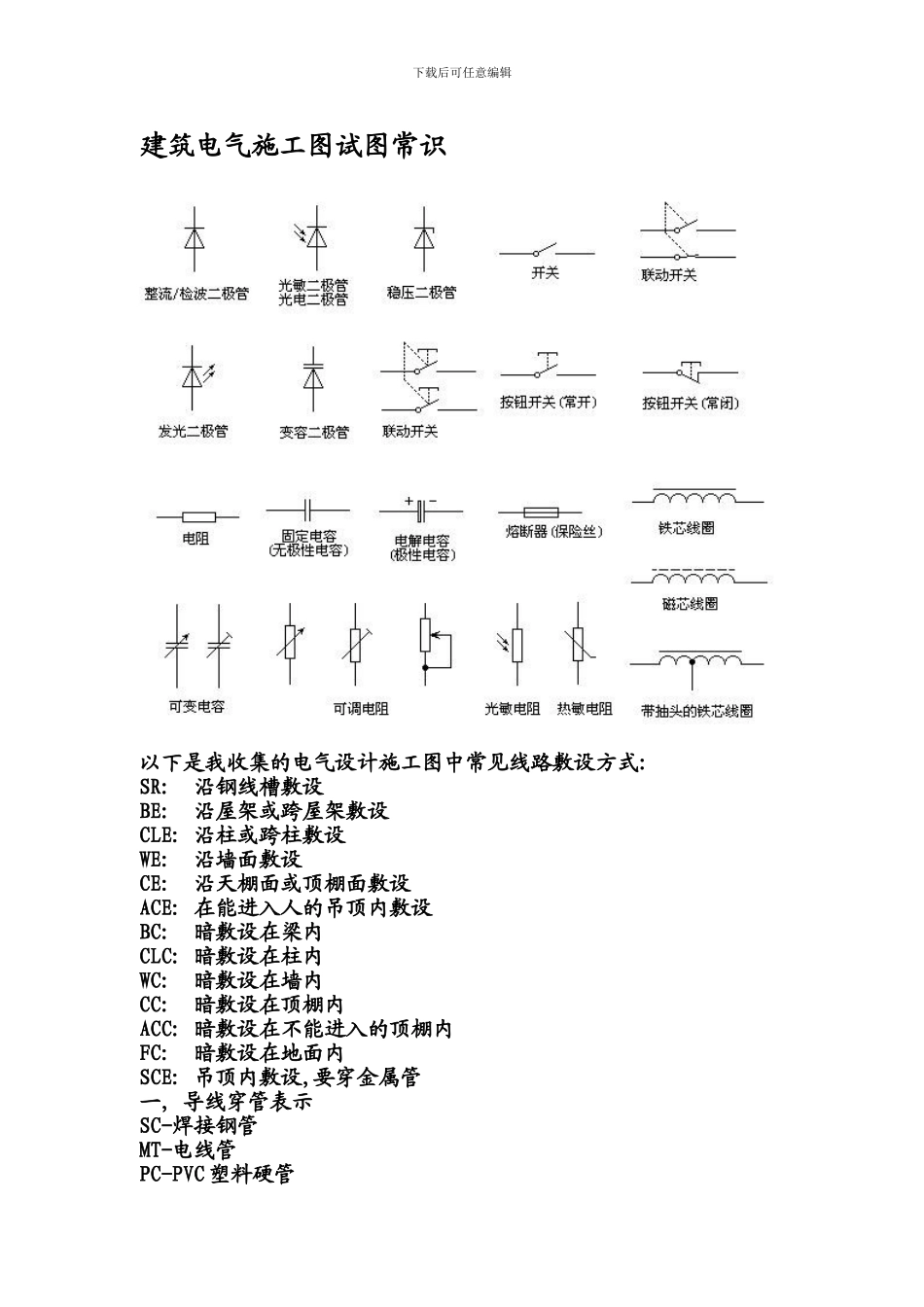

下载后可任意编辑建筑电气施工图试图常识以下是我收集的电气设计施工图中常见线路敷设方式: SR: 沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE: 沿柱或跨柱敷设WE: 沿墙面敷设CE: 沿天棚面或顶棚面敷设ACE: 在能进入人的吊顶内敷设BC: 暗敷设在梁内CLC: 暗敷设在柱内WC: 暗敷设在墙内CC: 暗敷设在顶棚内ACC: 暗敷设在不能进入的顶棚内FC: 暗敷设在地面内SCE: 吊顶内敷设,要穿金属管一, 导线穿管表示SC-焊接钢管MT-电线管PC-PVC 塑料硬管下载后可任意编辑FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二, 导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架, 梁WE-沿墙明敷三, 灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上 沿钢线槽: SR沿屋架或跨屋架: BE沿柱或跨柱: CLE穿焊接钢管敷设: SC穿电线管敷设: MT穿硬塑料管敷设: PC穿阻燃半硬聚氯乙烯管敷设: FPC电缆桥架敷设: CT金属线槽敷设: MR塑料线槽敷设: PR用钢索敷设: M穿聚氯乙烯塑料波纹电线管敷设: KPC穿金属软管敷设: CP直接埋设: DB电缆沟敷设: TC下载后可任意编辑导线敷设部位的标注沿或跨梁( 屋架) 敷设: AB暗敷在梁内: BC沿或跨柱敷设: AC暗敷设在柱内: CLC沿墙面敷设: WS暗敷设在墙内: WC沿天棚或顶板面敷设: CE暗敷设在屋面或顶板内: CC吊顶内敷设: SCE地板或地面下敷设: FCHSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号, HSM8-63C/3P 适用于照明回路中, 为 3 极开关, 额定电流为 63A( 3联开关) DTQ30-32/2P 也是塑壳断路器的一种, 额定电流 32A, 2 极开关怎样学习水暖电安装预算第一章 管道施工图识读1. 设计法律规范要求, 暖气支管不得小于 DN20。2. 保温常规做法给水――: 防结露保温, 热水: 保温, 消防: 不保温, 冷冻水: 连阀门都需保温, 冷却水: 按设计要求, 未要求能够不作。一般吊顶里的管道均需保温。给水: 暗敷防结露保温; 明敷穿越门厅、 卧室和客厅过门处必须做防结露保温。排水: 暗敷做防结露保温; 明敷公共厕所座便上反水弯必须做。管井里除消防、 喷洒管道管道外均做保温。3. 镀锌钢管连接方式: 《DN100 丝接, >DN100 可焊接( 需防腐) , 可法兰焊接( 需二次镀锌) , 少量可丝扣法兰连接...
