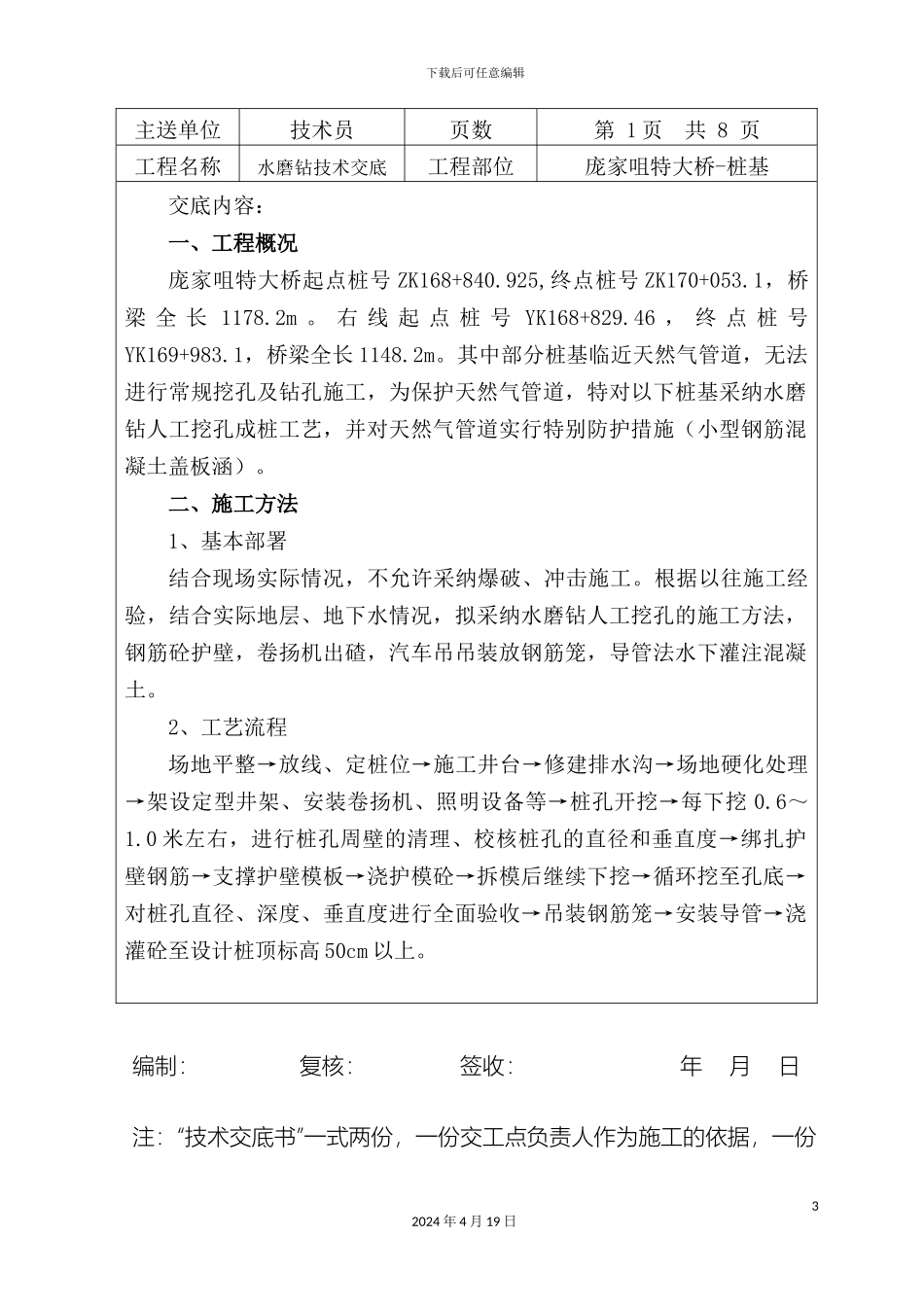

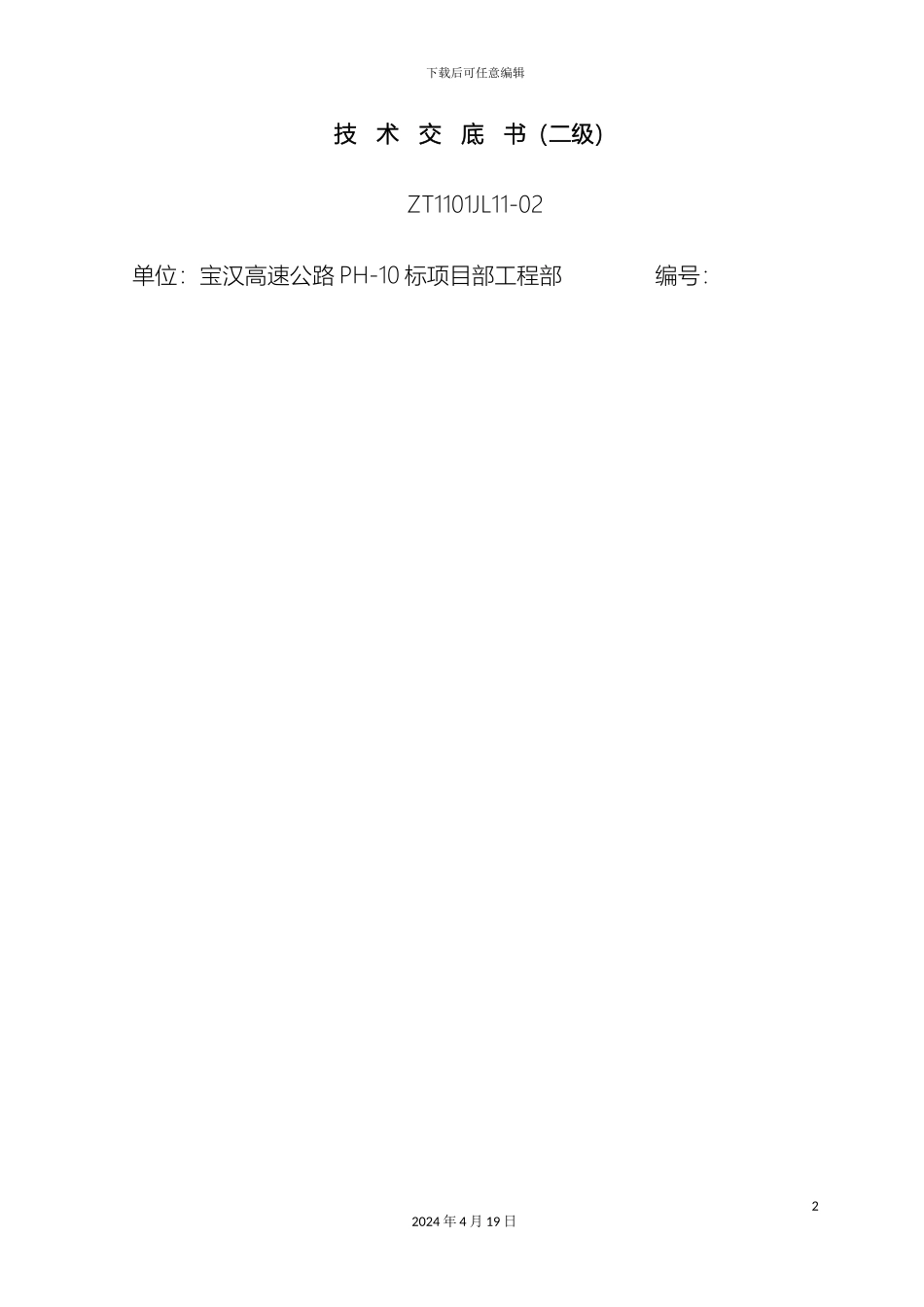

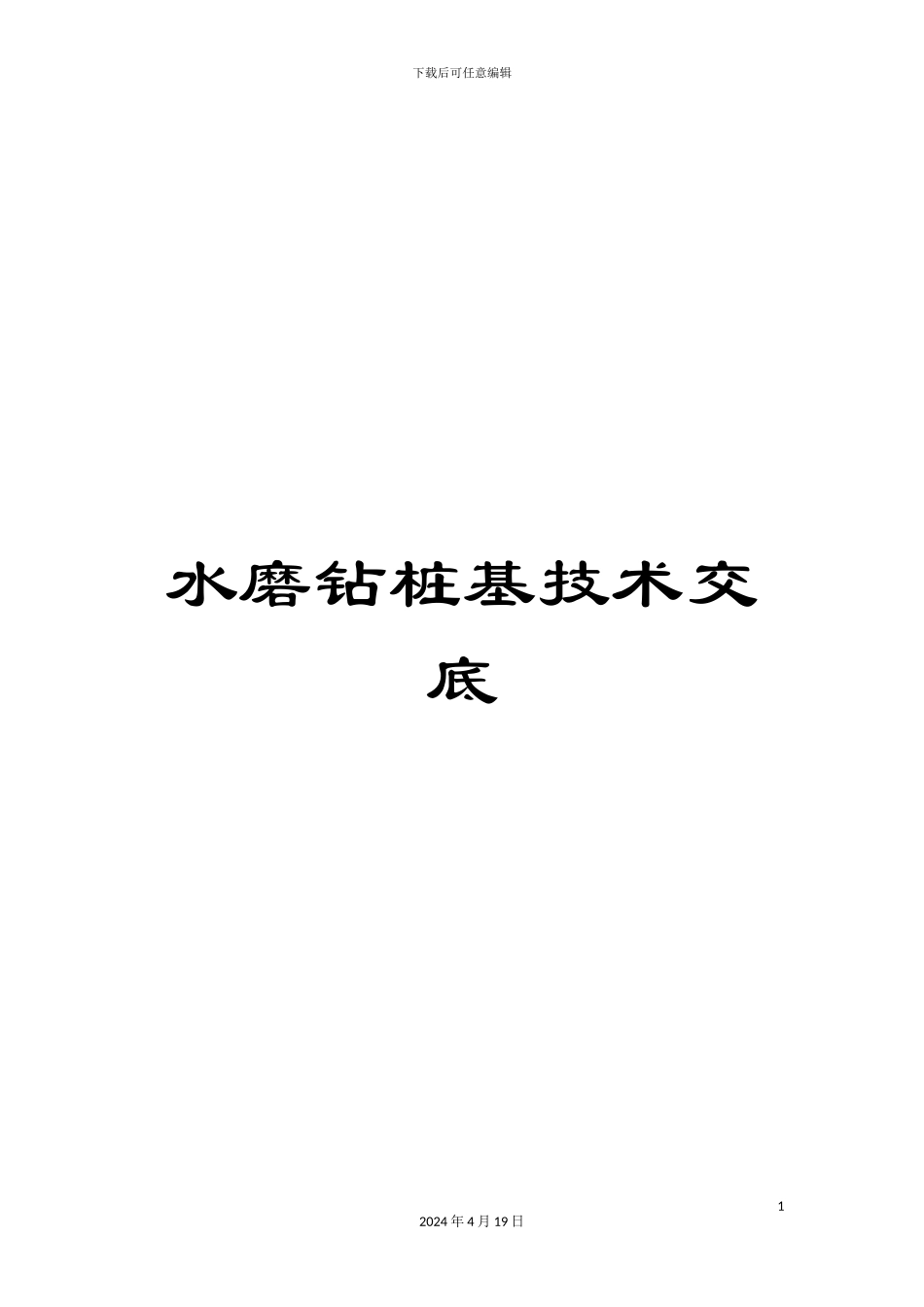

下载后可任意编辑水磨钻桩基技术交底12024 年 4 月 19 日下载后可任意编辑技 术 交 底 书（二级）ZT1101JL11-02单位：宝汉高速公路 PH-10 标项目部工程部 编号：22024 年 4 月 19 日下载后可任意编辑编制： 复核： 签收： 年 月 日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份32024 年 4 月 19 日主送单位技术员页数第 1 页 共 8 页工程名称水磨钻技术交底工程部位庞家咀特大桥-桩基交底内容：一、工程概况庞家咀特大桥起点桩号 ZK168+840.925,终点桩号 ZK170+053.1，桥梁 全 长 1178.2m 。 右 线 起 点 桩 号 YK168+829.46 ， 终 点 桩 号YK169+983.1，桥梁全长 1148.2m。其中部分桩基临近天然气管道，无法进行常规挖孔及钻孔施工，为保护天然气管道，特对以下桩基采纳水磨钻人工挖孔成桩工艺，并对天然气管道实行特别防护措施（小型钢筋混凝土盖板涵）。二、施工方法1、基本部署结合现场实际情况，不允许采纳爆破、冲击施工。根据以往施工经验，结合实际地层、地下水情况，拟采纳水磨钻人工挖孔的施工方法，钢筋砼护壁，卷扬机出碴，汽车吊吊装放钢筋笼，导管法水下灌注混凝土。2、工艺流程场地平整→放线、定桩位→施工井台→修建排水沟→场地硬化处理→架设定型井架、安装卷扬机、照明设备等→桩孔开挖→每下挖 0.6～1.0 米左右，进行桩孔周壁的清理、校核桩孔的直径和垂直度→绑扎护壁钢筋→支撑护壁模板→浇护模砼→拆模后继续下挖→循环挖至孔底→对桩孔直径、深度、垂直度进行全面验收→吊装钢筋笼→安装导管→浇灌砼至设计桩顶标高 50cm 以上。下载后可任意编辑留存备查，并办理交接手续。技 术 交 底 书（二级）ZT1101JL11-02单位：宝汉高速公路 PH-10 标项目部工程部 编号：42024 年 4 月 19 日下载后可任意编辑编制： 复核： 签收： 年 月 日52024 年 4 月 19 日主送单位技术员页数第 2 页 共 8 页工程名称钻孔桩技术交底工程部位庞家咀特大桥-桩基水磨钻施工工艺流程图场地平整测量放线、定桩位开挖桩孔土方支设护壁模板灌注护壁砼拆 除 模 板桩孔检查、清底验收钢筋笼吊装、定位安装导管砼 灌 注质 量 验 收钢筋笼制作首 节 开 挖施工井台和护壁下一循环到达设计深度下载后可任意编辑注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。技 术 交 底 书（二级）Z...
