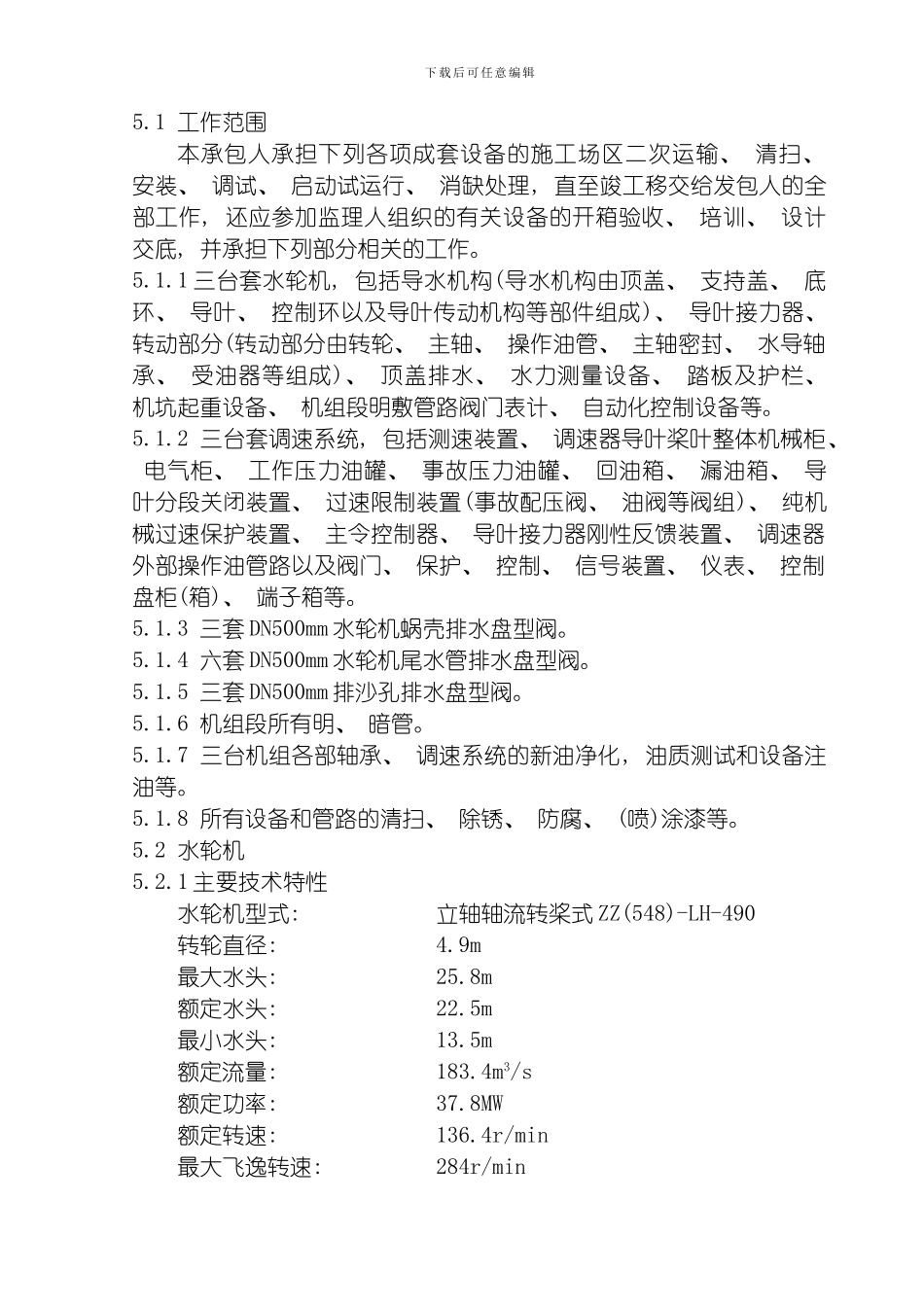

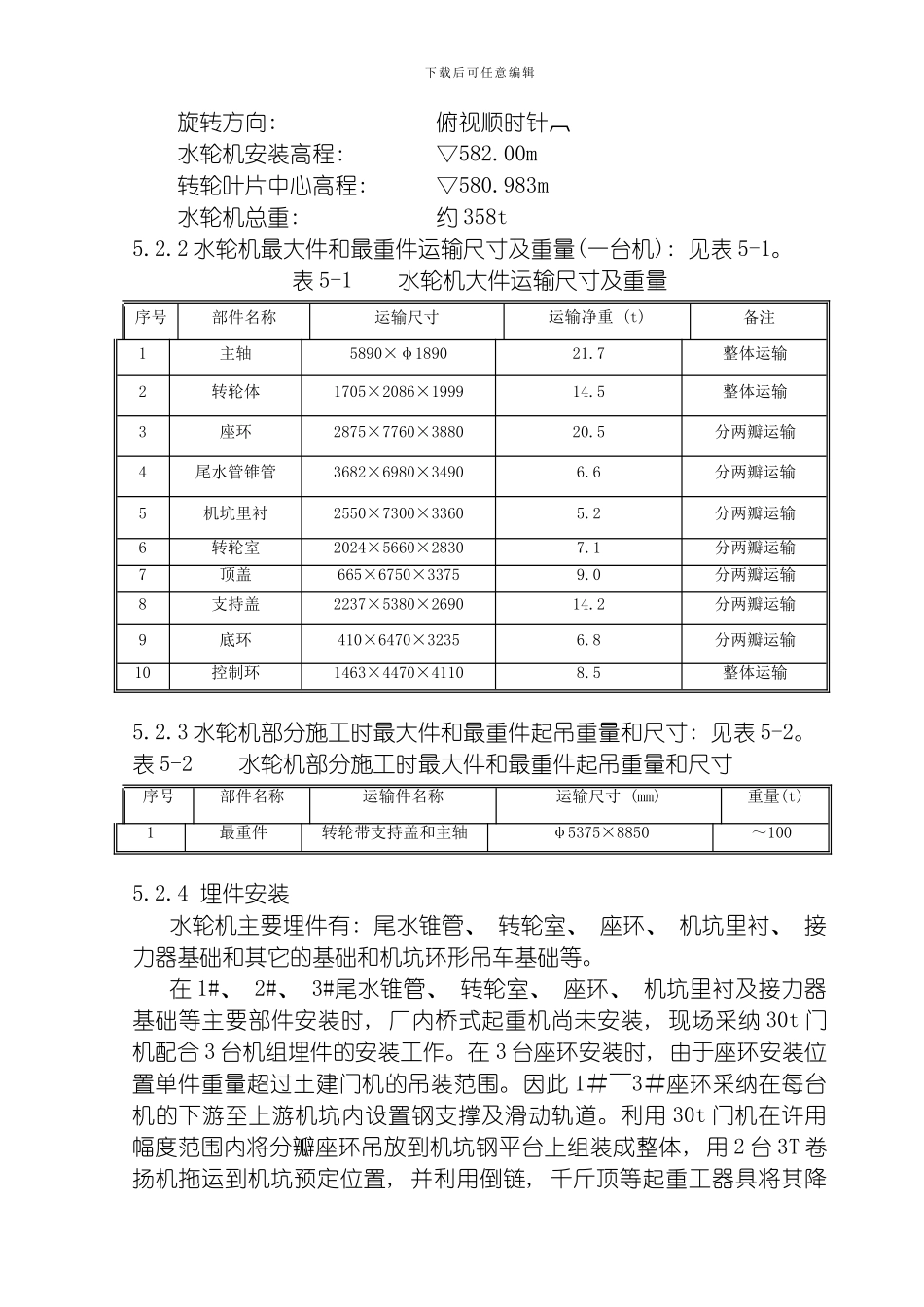

下载后可任意编辑5.1 工作范围本承包人承担下列各项成套设备的施工场区二次运输、 清扫、 安装、 调试、 启动试运行、 消缺处理, 直至竣工移交给发包人的全部工作, 还应参加监理人组织的有关设备的开箱验收、 培训、 设计交底, 并承担下列部分相关的工作。5.1.1 三台套水轮机, 包括导水机构(导水机构由顶盖、 支持盖、 底环、 导叶、 控制环以及导叶传动机构等部件组成)、 导叶接力器、 转动部分(转动部分由转轮、 主轴、 操作油管、 主轴密封、 水导轴承、 受油器等组成)、 顶盖排水、 水力测量设备、 踏板及护栏、 机坑起重设备、 机组段明敷管路阀门表计、 自动化控制设备等。5.1.2 三台套调速系统, 包括测速装置、 调速器导叶桨叶整体机械柜、 电气柜、 工作压力油罐、 事故压力油罐、 回油箱、 漏油箱、 导叶分段关闭装置、 过速限制装置(事故配压阀、 油阀等阀组)、 纯机械过速保护装置、 主令控制器、 导叶接力器刚性反馈装置、 调速器外部操作油管路以及阀门、 保护、 控制、 信号装置、 仪表、 控制盘柜(箱)、 端子箱等。5.1.3 三套 DN500mm 水轮机蜗壳排水盘型阀。5.1.4 六套 DN500mm 水轮机尾水管排水盘型阀。5.1.5 三套 DN500mm 排沙孔排水盘型阀。5.1.6 机组段所有明、 暗管。5.1.7 三台机组各部轴承、 调速系统的新油净化, 油质测试和设备注油等。5.1.8 所有设备和管路的清扫、 除锈、 防腐、 (喷)涂漆等。5.2 水轮机5.2.1 主要技术特性水轮机型式: 立轴轴流转桨式 ZZ(548)-LH-490转轮直径: 4.9m最大水头: 25.8m额定水头: 22.5m最小水头: 13.5m额定流量: 183.4m3/s额定功率: 37.8MW额定转速: 136.4r/min最大飞逸转速: 284r/min下载后可任意编辑旋转方向: 俯视顺时针水轮机安装高程: ▽582.00m转轮叶片中心高程: ▽580.983m水轮机总重: 约 358t5.2.2 水轮机最大件和最重件运输尺寸及重量(一台机): 见表 5-1。表 5-1 水轮机大件运输尺寸及重量序号部件名称运输尺寸运输净重 (t)备注1主轴5890×φ189021.7整体运输2转轮体1705×2086×199914.5整体运输3座环2875×7760×388020.5分两瓣运输4尾水管锥管3682×6980×34906.6分两瓣运输5机坑里衬2550×7300×33605.2分两瓣运输6转轮室2024×5660×28307.1分两瓣运输7顶盖665×6750×33759.0分两瓣运输8支持盖2237×5380×269014.2分两瓣运输9底环410×6470×32356.8分两瓣运输10控制环1463...
