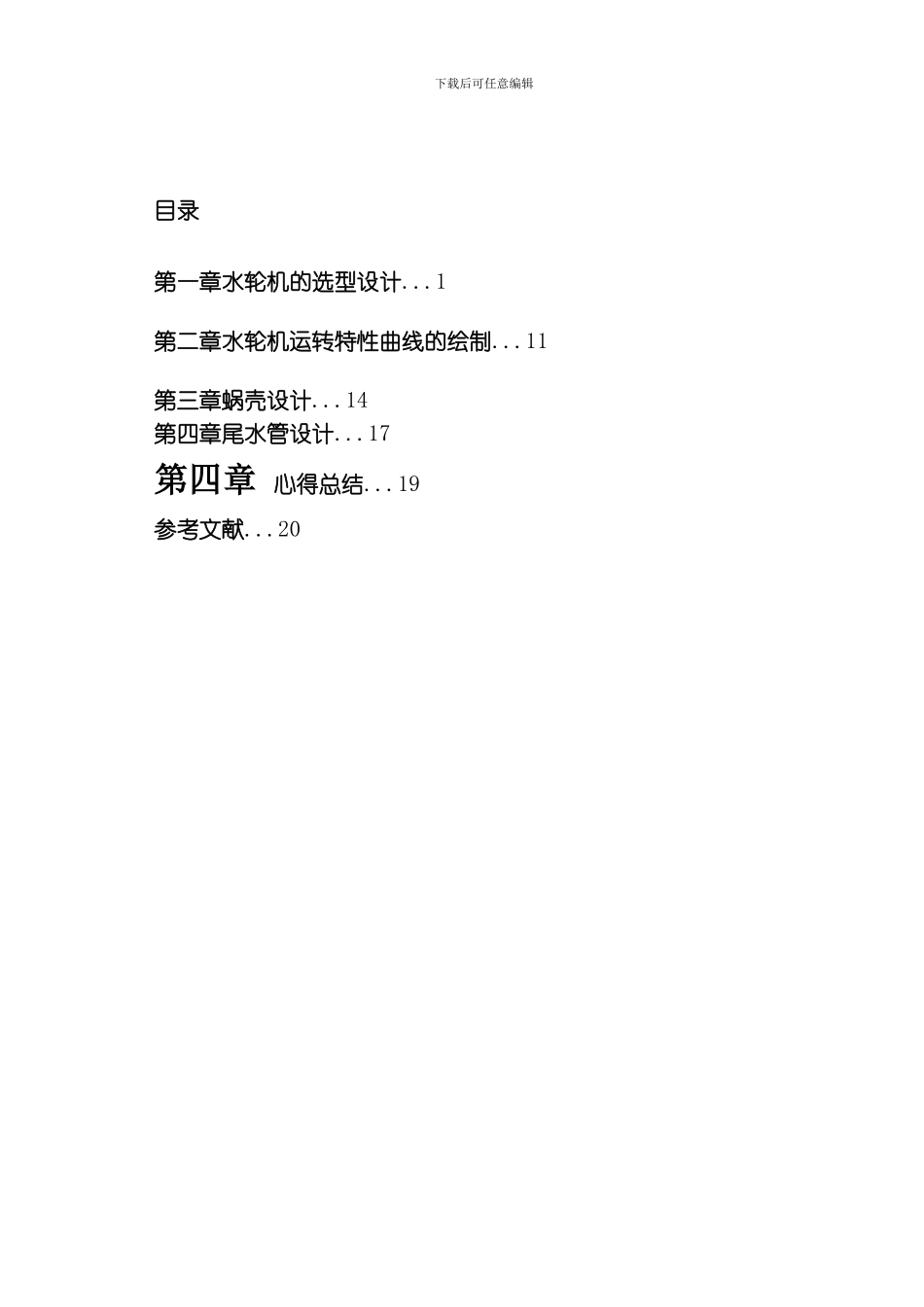

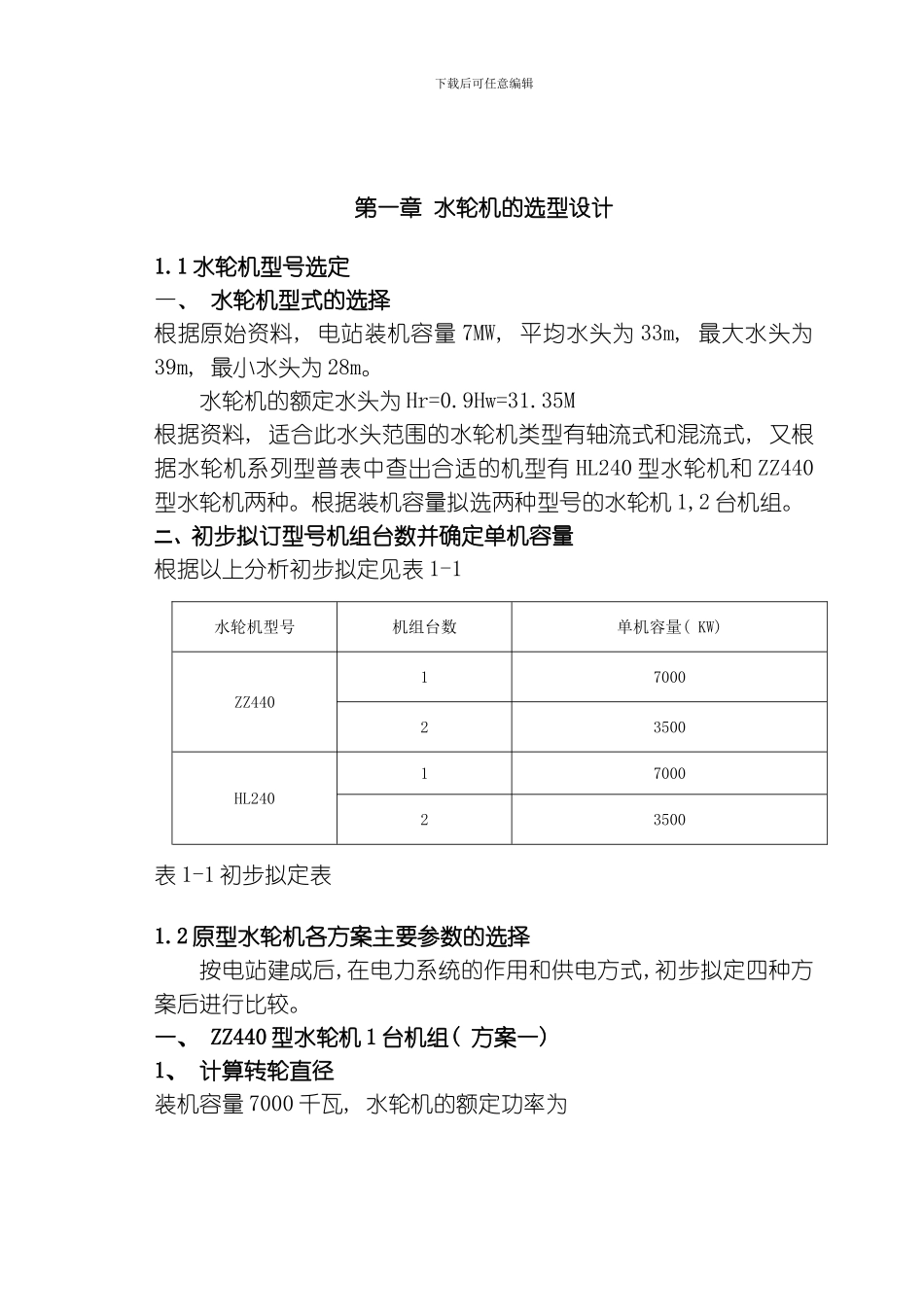

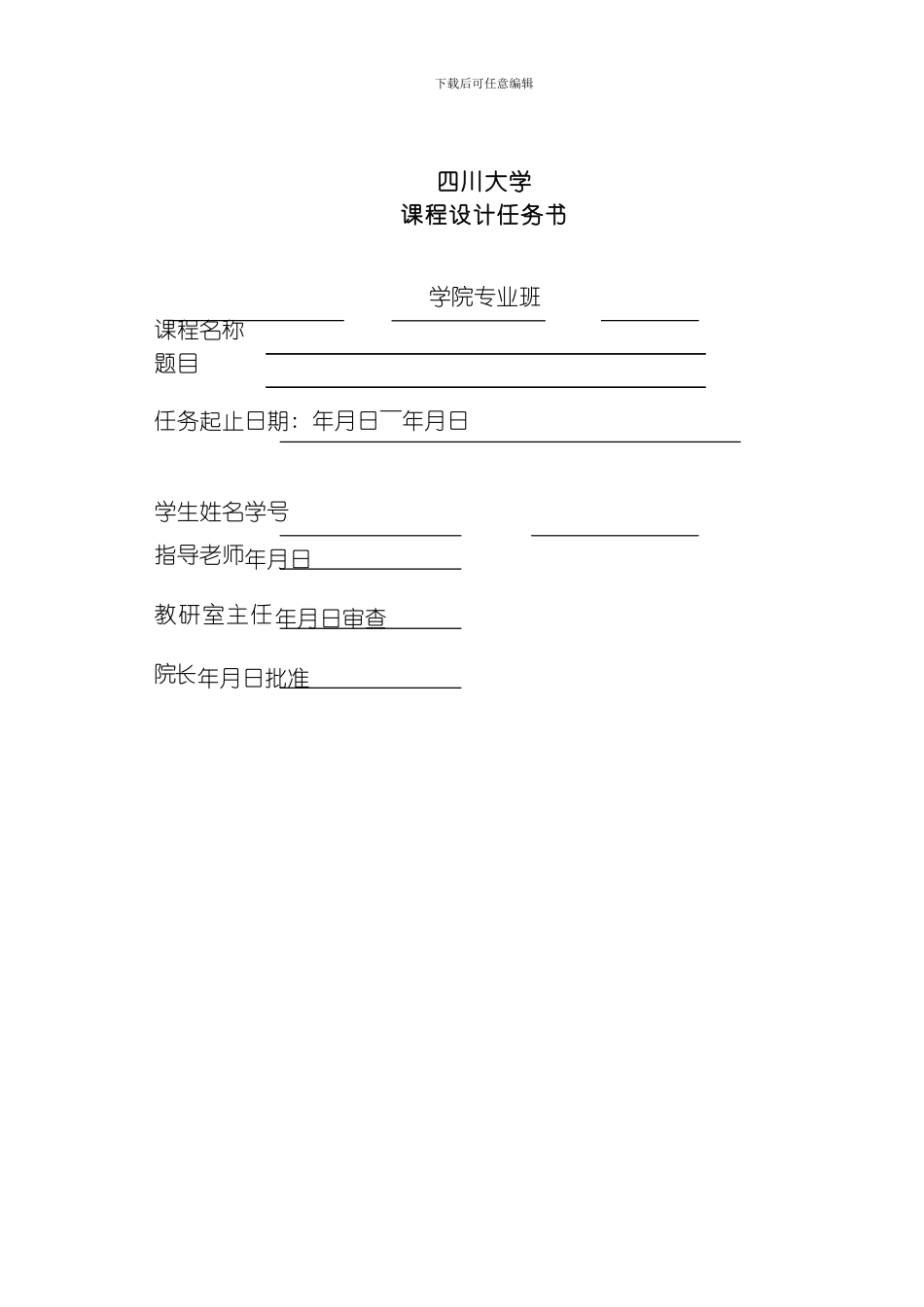

下载后可任意编辑四川大学课程设计任务书学院专业班课程名称题目任务起止日期: 年月日～年月日学生姓名学号指导老师年月日教研室主任年月日审查院长年月日批准下载后可任意编辑目录第一章水轮机的选型设计...1第二章水轮机运转特性曲线的绘制...11第三章蜗壳设计...14第四章尾水管设计...17第四章 心得总结...19参考文献...20下载后可任意编辑第一章 水轮机的选型设计1.1 水轮机型号选定一、 水轮机型式的选择根据原始资料, 电站装机容量 7MW, 平均水头为 33m, 最大水头为39m, 最小水头为 28m。水轮机的额定水头为 Hr=0.9Hw=31.35M根据资料, 适合此水头范围的水轮机类型有轴流式和混流式, 又根据水轮机系列型普表中查出合适的机型有 HL240 型水轮机和 ZZ440型水轮机两种。根据装机容量拟选两种型号的水轮机 1,2 台机组。二、初步拟订型号机组台数并确定单机容量根据以上分析初步拟定见表 1-1表 1-1 初步拟定表1.2 原型水轮机各方案主要参数的选择按电站建成后,在电力系统的作用和供电方式,初步拟定四种方案后进行比较。一、 ZZ440 型水轮机 1 台机组( 方案一) 1、 计算转轮直径装机容量 7000 千瓦, 水轮机的额定功率为水轮机型号机组台数单机容量( KW) ZZ4401700023500HL2401700023500下载后可任意编辑上式中: ——机组单机容量, kw——同步发电机的效率, 一般取 95%-97%, 此处取 95%。根据水轮机转轮型普推举的最大单位流量=1.65, 为使单位流量有一定的余量, 取 3%的储备, 则额定工况的单位流量=1.650.97=1.6,, 对应的模型效率=0.83, 暂取效率修正值 Δη=0.03, η=0.83+0.03=0.86。则设计工况原型水轮机效率为 86%。根据中国规定的转轮直径系列( 见《水轮机》P9) , 选择转轮公称直径=3.3m。2、 计算原型水轮机的效率水轮机最高效率水轮机在额定工况( ) 是的最高效率下载后可任意编辑3、 计算同步转速根据水轮机转轮型普推举的最优单位转速=115r/min, 单位转速修正值为符合要求, 因此转速不用修正。因此根据水轮机设计, 选取标准同步转速 n=375r/min。4、 计算水轮机的运行范围水轮机设计流量当 n=375r/min 时, 最大水头、 最小水头和平均水头对应的单位转速5、 计算水轮机实际额定流量水轮机在额定工况( ) 的最高效率时单位流量为因此水轮机的实际额定流量为下载后可任意编辑6、 计算最大允许吸出高度查得在额定工况下, 模型水轮机的空化系数=0.44.根据该电站额定水头...
