江滨片区公用配电房规范化改造工程施工方案模板

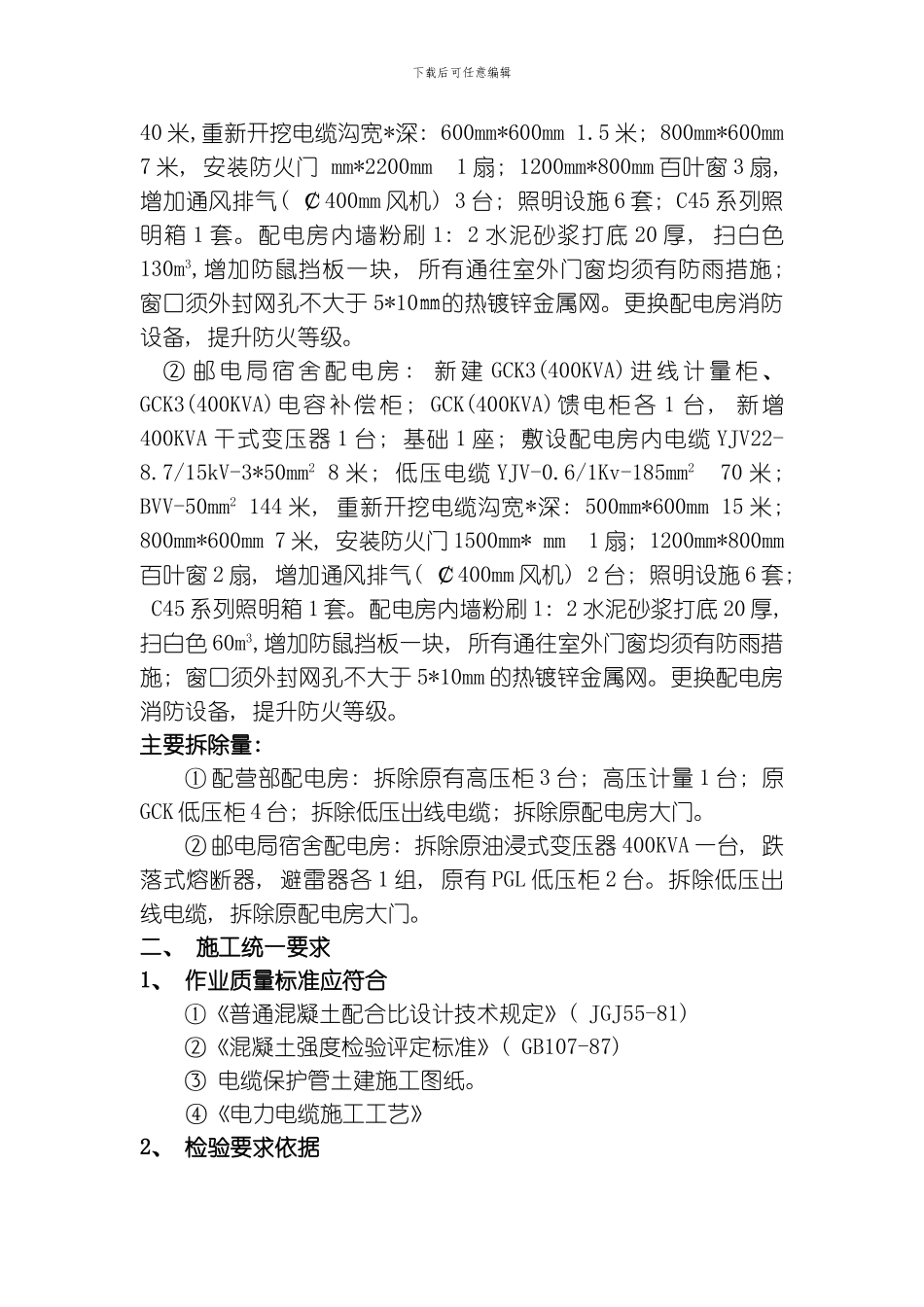

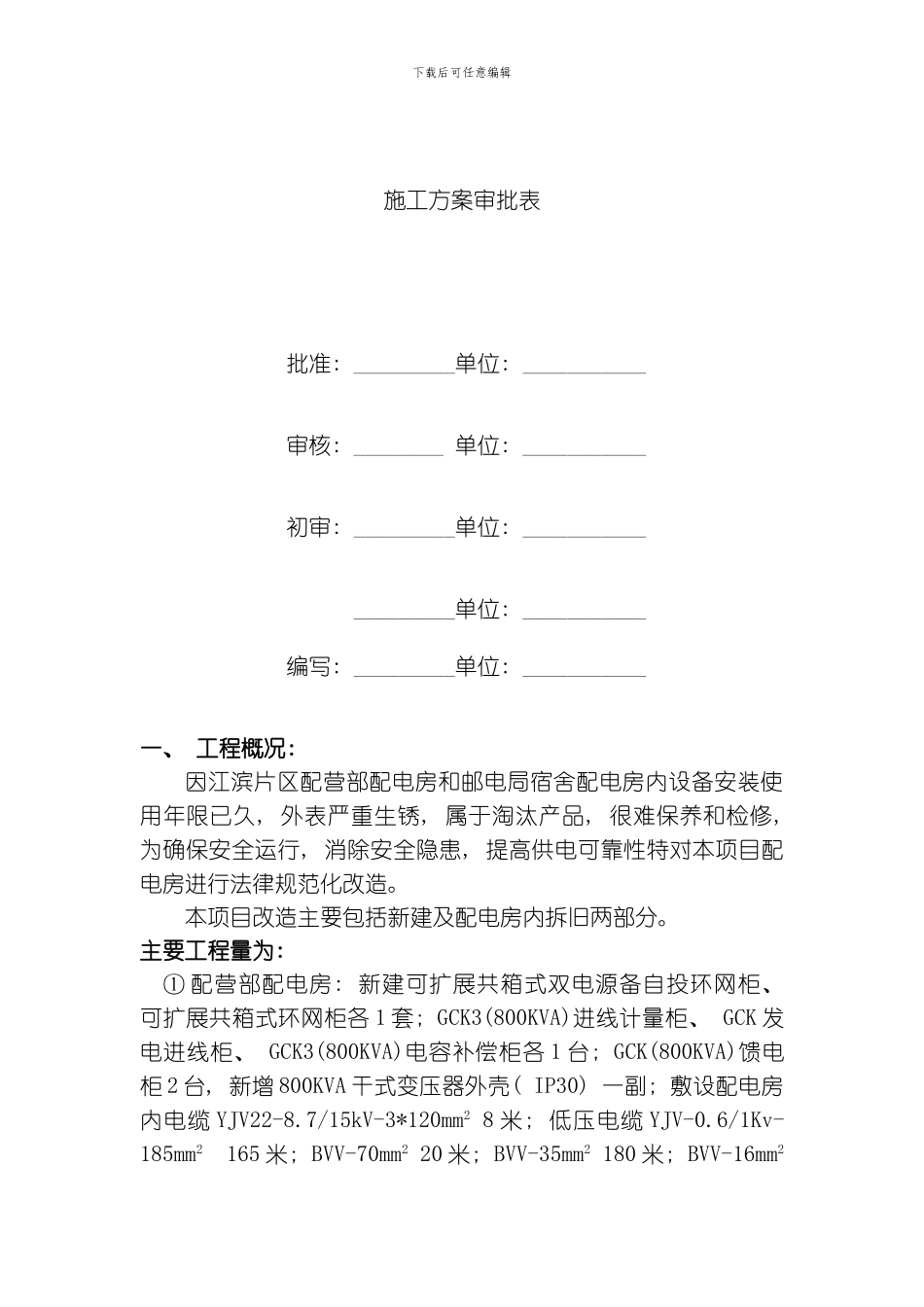

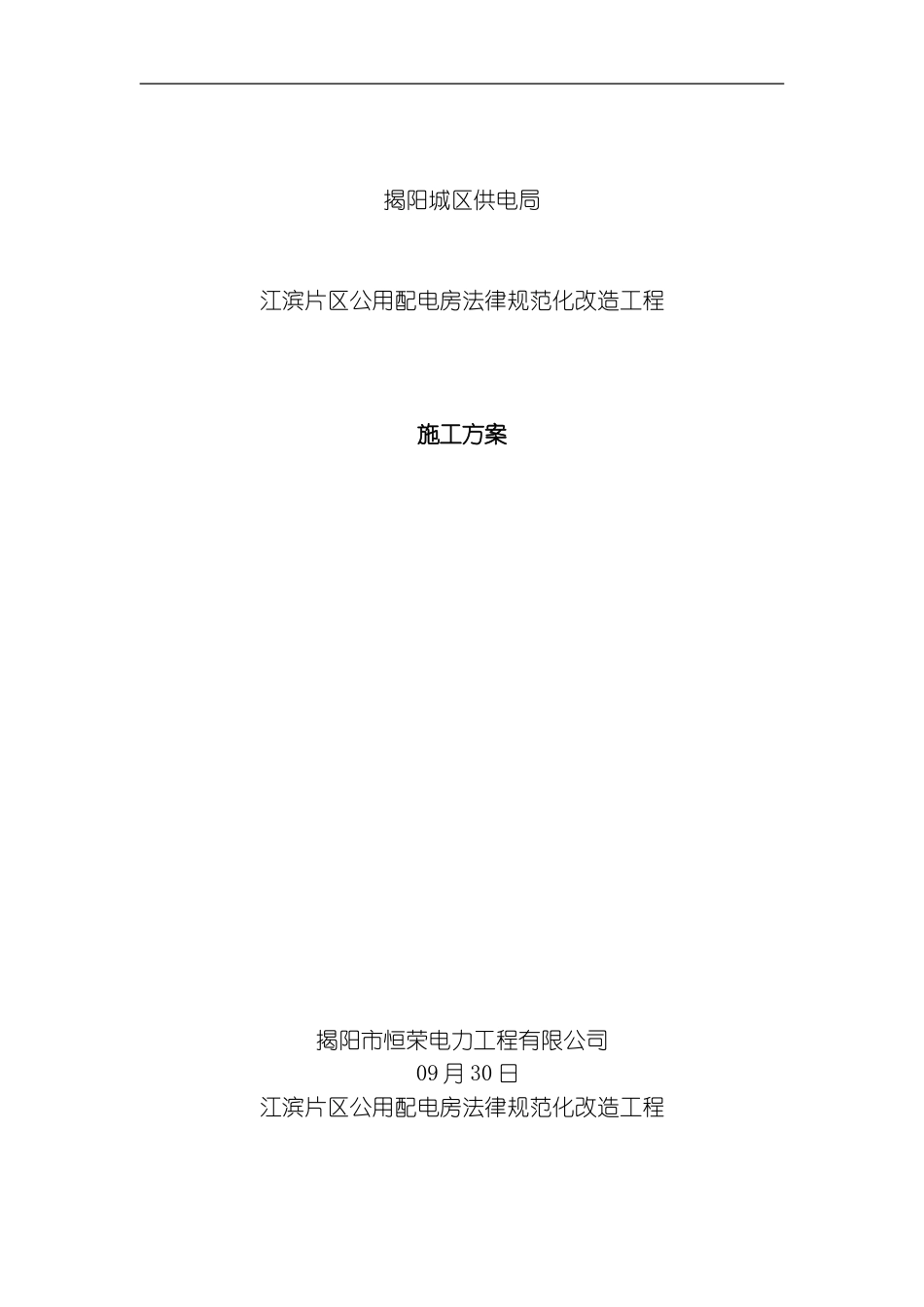

揭阳城区供电局江滨片区公用配电房法律规范化改造工程 施工方案 揭阳市恒荣电力工程有限公司 09 月 30 日江滨片区公用配电房法律规范化改造工程 下载后可任意编辑施工方案审批表批准: _________单位: ___________审核: ________ 单位: ___________初审: _________单位: ____________________单位: ___________编写: _________单位: ___________一、 工程概况: 因江滨片区配营部配电房和邮电局宿舍配电房内设备安装使用年限已久, 外表严重生锈, 属于淘汰产品, 很难保养和检修, 为确保安全运行, 消除安全隐患, 提高供电可靠性特对本项目配电房进行法律规范化改造。本项目改造主要包括新建及配电房内拆旧两部分。主要工程量为: ① 配营部配电房: 新建可扩展共箱式双电源备自投环网柜、 可扩展共箱式环网柜各 1 套; GCK3(800KVA)进线计量柜、 GCK 发电进线柜、 GCK3(800KVA)电容补偿柜各 1 台; GCK(800KVA)馈电柜 2 台, 新增 800KVA 干式变压器外壳( IP30) 一副; 敷设配电房内电缆 YJV22-8.7/15kV-3*120mm2 8 米; 低压电缆 YJV-0.6/1Kv-185mm2 165 米; BVV-70mm2 20 米; BVV-35mm2 180 米; BVV-16mm2 下载后可任意编辑40 米,重新开挖电缆沟宽*深: 600mm*600mm 1.5 米; 800mm*600mm 7 米, 安装防火门 mm*2200mm 1 扇; 1200mm*800mm 百叶窗 3 扇, 增加通风排气( ￠400mm 风机) 3 台; 照明设施 6 套; C45 系列照明箱 1 套。配电房内墙粉刷 1: 2 水泥砂浆打底 20 厚, 扫白色130m3,增加防鼠挡板一块, 所有通往室外门窗均须有防雨措施; 窗口须外封网孔不大于 5*10㎜的热镀锌金属网。更换配电房消防设备, 提升防火等级。② 邮 电 局 宿 舍 配 电 房 : 新 建 GCK3(400KVA) 进 线 计 量 柜 、 GCK3(400KVA)电容补偿柜; GCK(400KVA)馈电柜各 1 台, 新增400KVA 干式变压器 1 台; 基础 1 座; 敷设配电房内电缆 YJV22-8.7/15kV-3*50mm2 8 米; 低压电缆 YJV-0.6/1Kv-185mm2 70 米; BVV-50mm2 144 米, 重新开挖电缆沟宽*深: 500mm*600mm 15 米; 800mm*600mm 7 米, 安装防火门 1500mm* mm 1 扇; 1200mm*800mm百叶窗 2 扇, 增加通风排气( ￠400mm 风机) 2 台; 照明设施 6 套; C45 系列照明箱 1 套。配电房内墙粉刷 1: 2 水泥砂浆打底 20 厚, 扫白色 60m3,增加防鼠挡板一块, 所有通往室...
