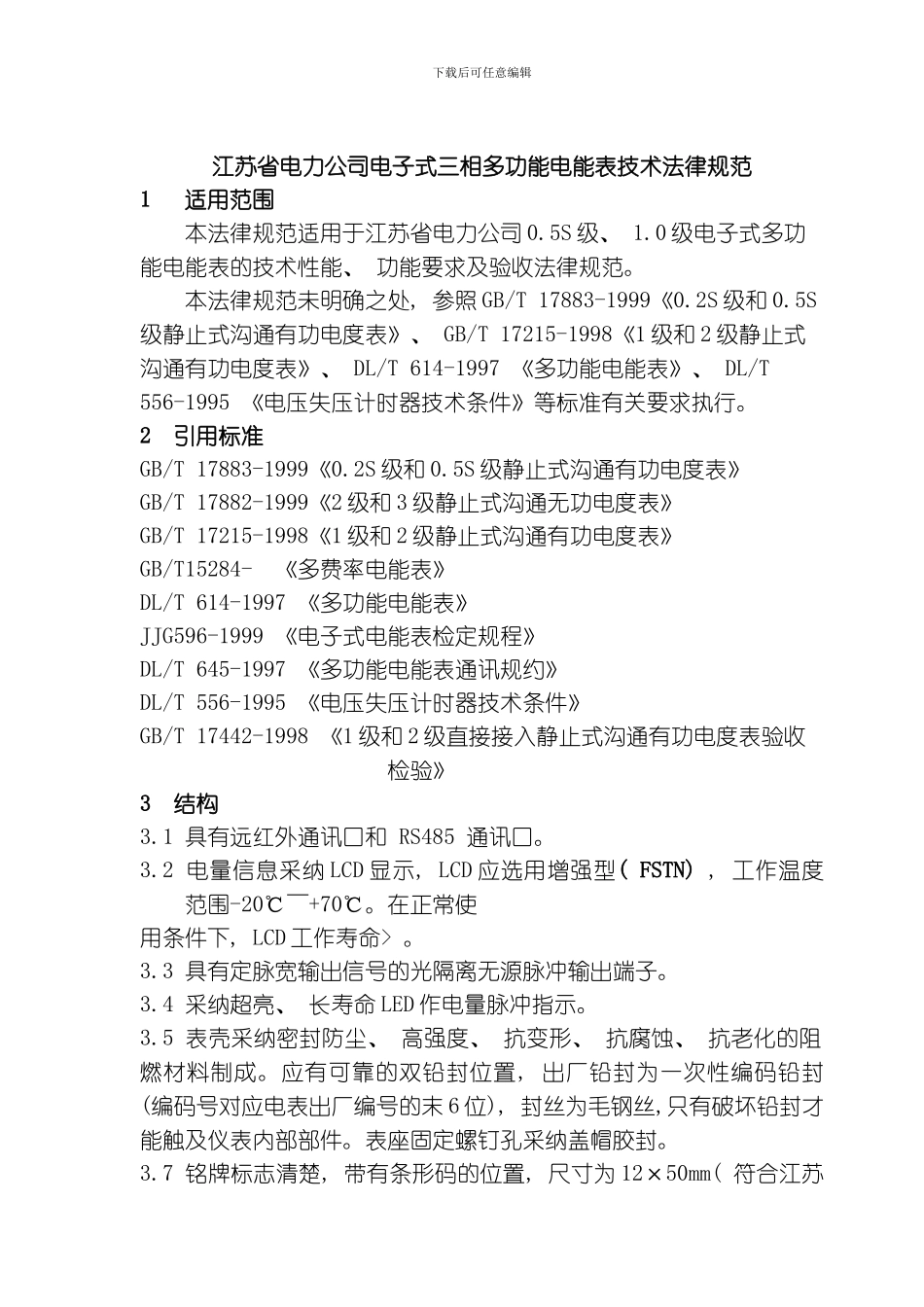

江苏省电力公司电子式三相多功能电能表技术规范模板

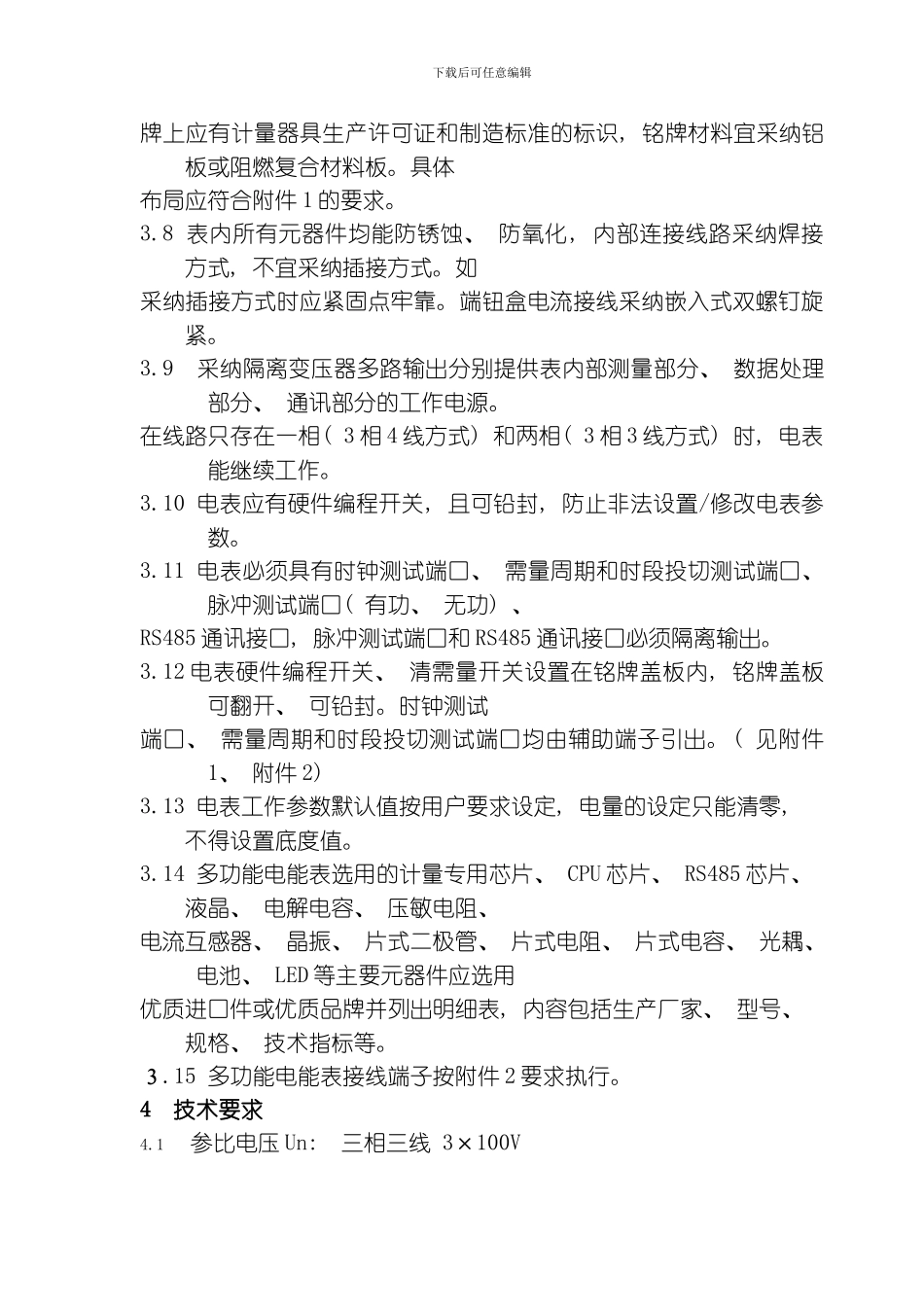

下载后可任意编辑江苏省电力公司电子式三相多功能电能表技术法律规范1 适用范围本法律规范适用于江苏省电力公司 0.5S 级、 1.0 级电子式多功能电能表的技术性能、 功能要求及验收法律规范。本法律规范未明确之处, 参照 GB/T 17883-1999《0.2S 级和 0.5S级静止式沟通有功电度表》、 GB/T 17215-1998《1 级和 2 级静止式沟通有功电度表》、 DL/T 614-1997 《多功能电能表》、 DL/T 556-1995 《电压失压计时器技术条件》等标准有关要求执行。2引用标准 GB/T 17883-1999《0.2S 级和 0.5S 级静止式沟通有功电度表》GB/T 17882-1999《2 级和 3 级静止式沟通无功电度表》GB/T 17215-1998《1 级和 2 级静止式沟通有功电度表》GB/T15284- 《多费率电能表》DL/T 614-1997 《多功能电能表》JJG596-1999 《电子式电能表检定规程》DL/T 645-1997 《多功能电能表通讯规约》DL/T 556-1995 《电压失压计时器技术条件》GB/T 17442-1998 《1 级和 2 级直接接入静止式沟通有功电度表验收检验》3结构3.1 具有远红外通讯口和 RS485 通讯口。3.2 电量信息采纳 LCD 显示, LCD 应选用增强型( FSTN) , 工作温度范围-20℃～+70℃。在正常使用条件下, LCD 工作寿命> 。3.3 具有定脉宽输出信号的光隔离无源脉冲输出端子。3.4 采纳超亮、 长寿命 LED 作电量脉冲指示。3.5 表壳采纳密封防尘、 高强度、 抗变形、 抗腐蚀、 抗老化的阻燃材料制成。应有可靠的双铅封位置, 出厂铅封为一次性编码铅封(编码号对应电表出厂编号的末 6 位), 封丝为毛钢丝,只有破坏铅封才能触及仪表内部部件。表座固定螺钉孔采纳盖帽胶封。3.7 铭牌标志清楚, 带有条形码的位置, 尺寸为 12×50mm( 符合江苏下载后可任意编辑省电力公司条形码法律规范) 。 铭下载后可任意编辑牌上应有计量器具生产许可证和制造标准的标识, 铭牌材料宜采纳铝板或阻燃复合材料板。具体布局应符合附件 1 的要求。3.8 表内所有元器件均能防锈蚀、 防氧化, 内部连接线路采纳焊接方式, 不宜采纳插接方式。如采纳插接方式时应紧固点牢靠。端钮盒电流接线采纳嵌入式双螺钉旋紧。3.9 采纳隔离变压器多路输出分别提供表内部测量部分、 数据处理部分、 通讯部分的工作电源。在线路只存在一相( 3 相 4 线方式) 和两相( 3 相 3 线方式) 时, 电表能继续工作。3.10 电表应有硬件编程开关, 且可铅封, 防止非法设置/修改电表参数...
