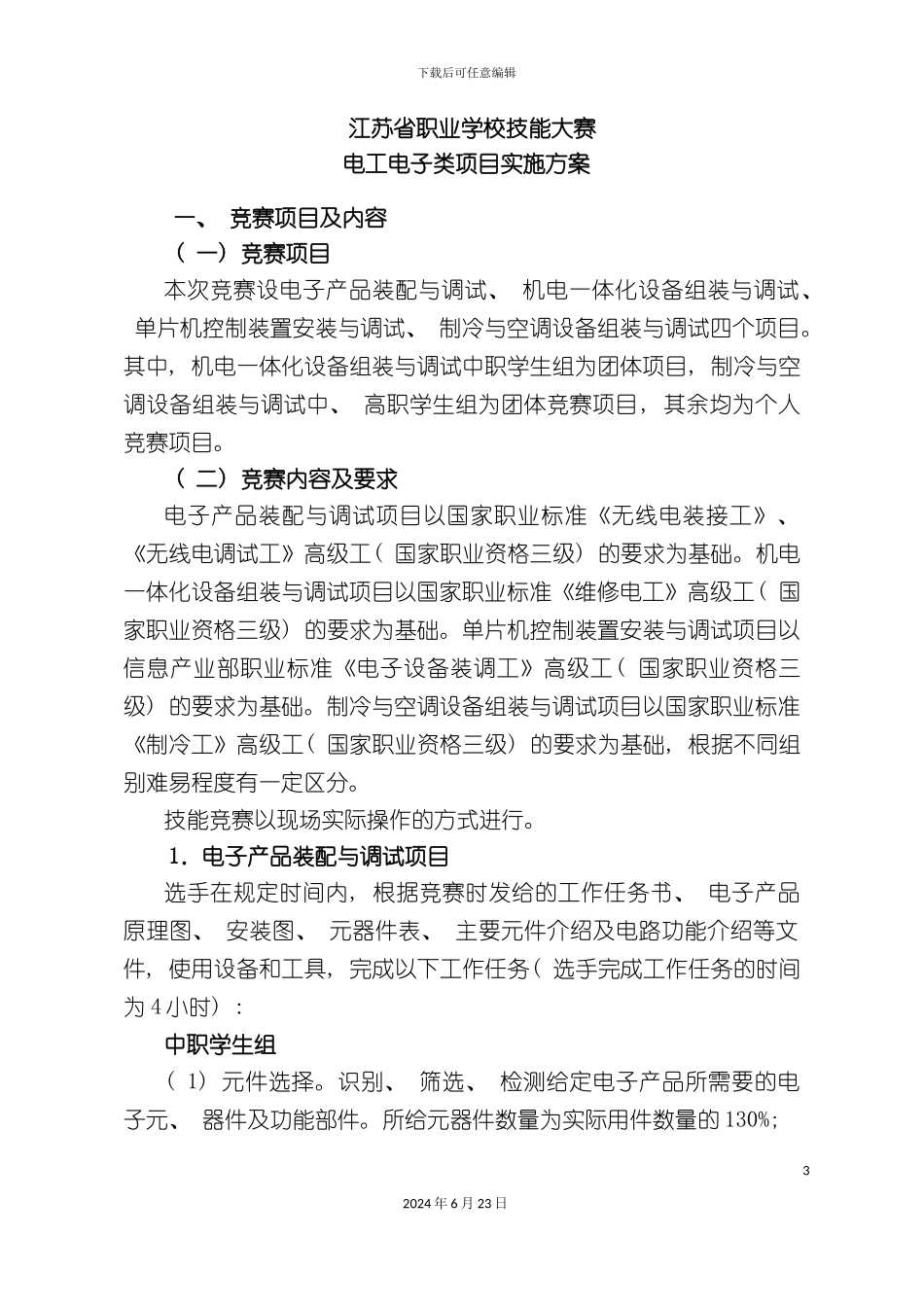

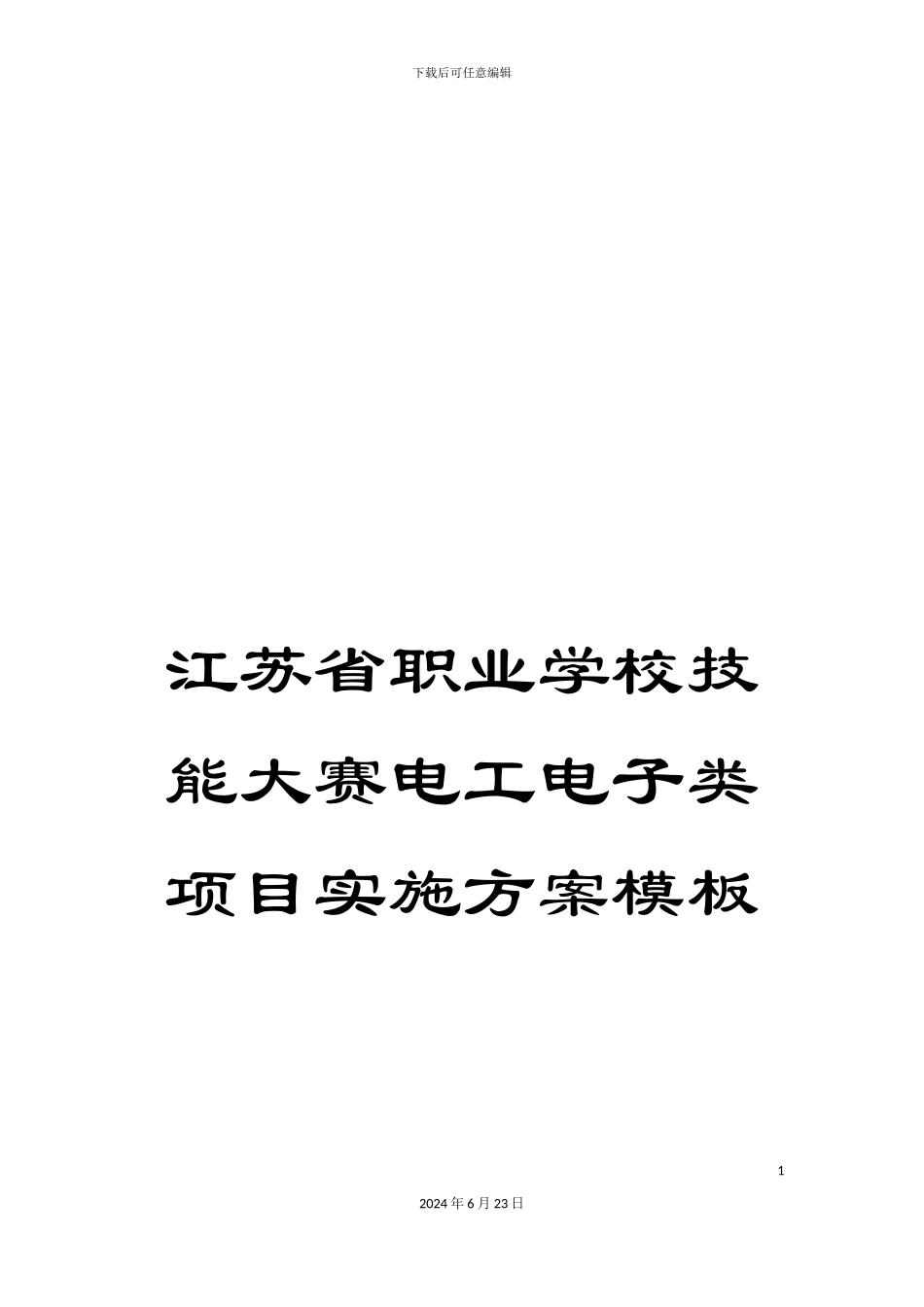

下载后可任意编辑江苏省职业学校技能大赛电工电子类项目实施方案模板12024 年 6 月 23 日下载后可任意编辑22024 年 6 月 23 日下载后可任意编辑 江苏省职业学校技能大赛电工电子类项目实施方案一、 竞赛项目及内容( 一) 竞赛项目本次竞赛设电子产品装配与调试、 机电一体化设备组装与调试、 单片机控制装置安装与调试、 制冷与空调设备组装与调试四个项目。其中, 机电一体化设备组装与调试中职学生组为团体项目, 制冷与空调设备组装与调试中、 高职学生组为团体竞赛项目, 其余均为个人竞赛项目。( 二) 竞赛内容及要求电子产品装配与调试项目以国家职业标准《无线电装接工》、 《无线电调试工》高级工( 国家职业资格三级) 的要求为基础。机电一体化设备组装与调试项目以国家职业标准《维修电工》高级工( 国家职业资格三级) 的要求为基础。单片机控制装置安装与调试项目以信息产业部职业标准《电子设备装调工》高级工( 国家职业资格三级) 的要求为基础。制冷与空调设备组装与调试项目以国家职业标准《制冷工》高级工( 国家职业资格三级) 的要求为基础, 根据不同组别难易程度有一定区分。技能竞赛以现场实际操作的方式进行。1．电子产品装配与调试项目选手在规定时间内, 根据竞赛时发给的工作任务书、 电子产品原理图、 安装图、 元器件表、 主要元件介绍及电路功能介绍等文件, 使用设备和工具, 完成以下工作任务( 选手完成工作任务的时间为 4 小时) : 中职学生组( 1) 元件选择。识别、 筛选、 检测给定电子产品所需要的电子元、 器件及功能部件。所给元器件数量为实际用件数量的 130%;32024 年 6 月 23 日下载后可任意编辑( 2) 电子产品装配。根据工作任务书中电子产品电路原理图, 赛场提供的电路板上焊接电子元、 器件及功能部件, 完成电子产品的装配。其中部分元器件采纳 SMT 焊接技术(电阻、 电容的封装规格0805; 集成电路的管脚数量在 64 脚以下且引脚间距不小于 0.65 毫米; 晶体管封装 SOT-23); ( 3) 参数测试。选择仪器或仪表, 测试工作任务书中设定的电子产品和赛场提供的电路中指定位置的相关参数, 并记录测试结果; ( 4) 电子产品调试。根据工作任务要求调试电子产品, 实现产品功能及技术指标要求, 撰写调试报告; ( 5) 原理图与 PCB 板图的设计。根据工作任务书要求 , 在Protel DXP SP2 软件环境中自行绘制电路原理图和 PCB 板图。知识准备与...
