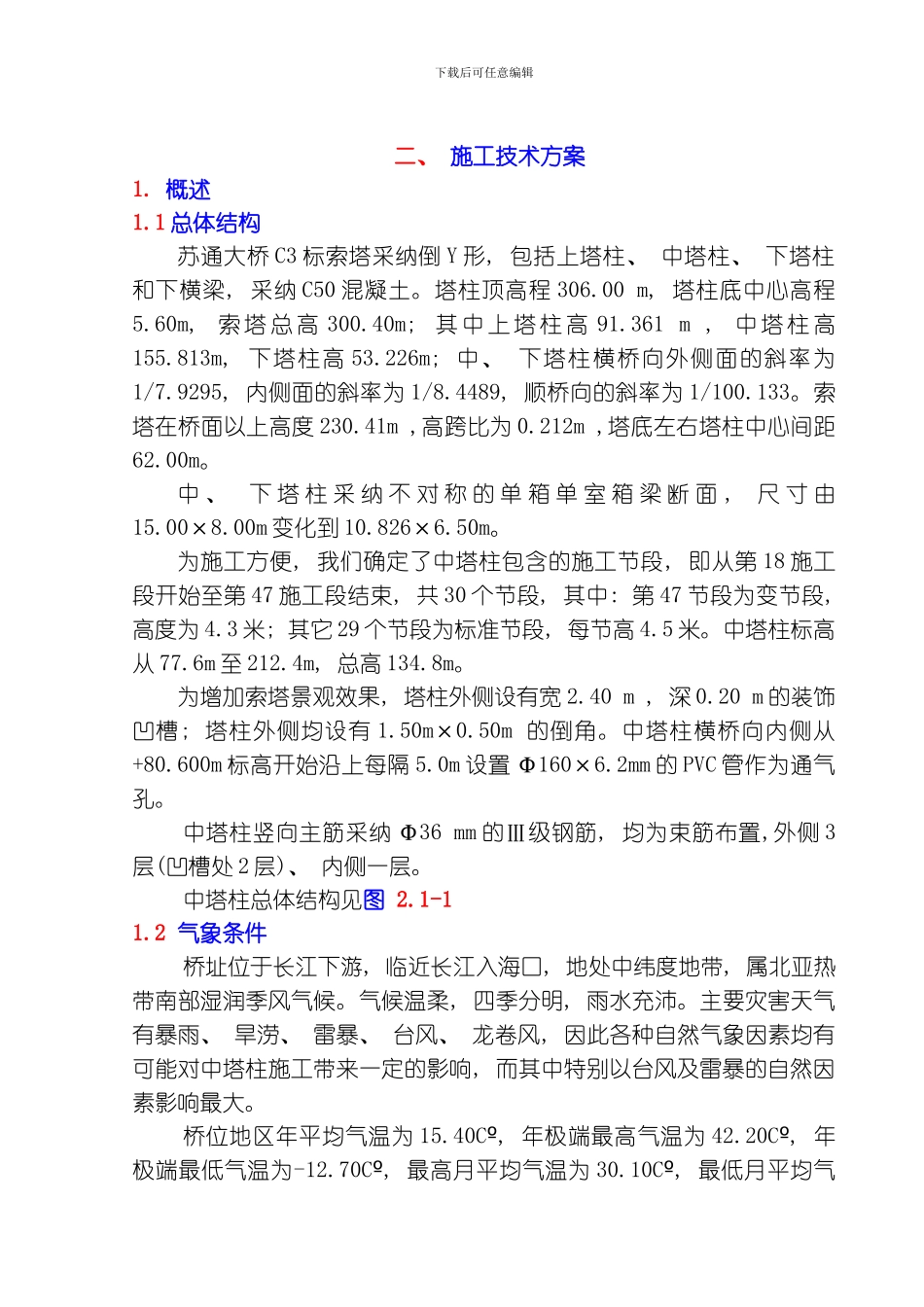

下载后可任意编辑 二、 施工技术方案1. 概述1.1 总体结构苏通大桥 C3 标索塔采纳倒 Y 形, 包括上塔柱、 中塔柱、 下塔柱和下横梁, 采纳 C50 混凝土。塔柱顶高程 306.00 m, 塔柱底中心高程5.60m, 索 塔 总 高 300.40m; 其 中 上 塔 柱 高 91.361 m , 中 塔 柱 高155.813m, 下塔柱高 53.226m; 中、 下塔柱横桥向外侧面的斜率为1/7.9295, 内侧面的斜率为 1/8.4489, 顺桥向的斜率为 1/100.133。索塔在桥面以上高度 230.41m ,高跨比为 0.212m ,塔底左右塔柱中心间距62.00m。中 、 下 塔 柱 采 纳 不 对 称 的 单 箱 单 室 箱 梁 断 面 , 尺 寸 由15.00×8.00m 变化到 10.826×6.50m。为施工方便, 我们确定了中塔柱包含的施工节段, 即从第 18 施工段开始至第 47 施工段结束, 共 30 个节段, 其中: 第 47 节段为变节段, 高度为 4.3 米; 其它 29 个节段为标准节段, 每节高 4.5 米。中塔柱标高从 77.6m 至 212.4m, 总高 134.8m。为增加索塔景观效果, 塔柱外侧设有宽 2.40 m , 深 0.20 m 的装饰凹槽; 塔柱外侧均设有 1.50m×0.50m 的倒角。中塔柱横桥向内侧从+80.600m 标高开始沿上每隔 5.0m 设置 Φ160×6.2mm 的 PVC 管作为通气孔。中塔柱竖向主筋采纳 Φ36 mm 的Ⅲ级钢筋, 均为束筋布置,外侧 3层(凹槽处 2 层)、 内侧一层。中塔柱总体结构见图 2.1-11.2 气象条件桥址位于长江下游, 临近长江入海口, 地处中纬度地带, 属北亚热带南部湿润季风气候。气候温柔, 四季分明, 雨水充沛。主要灾害天气有暴雨、 旱涝、 雷暴、 台风、 龙卷风, 因此各种自然气象因素均有可能对中塔柱施工带来一定的影响, 而其中特别以台风及雷暴的自然因素影响最大。桥位地区年平均气温为 15.40C , º年极端最高气温为 42.20C , º年极端最低气温为-12.70C , º最高月平均气温为 30.10C , º最低月平均气下载后可任意编辑温为-0.20Cº。桥位地区年平均下雨日为 120 天左右, 最多 150 天; 年平均雷暴日为 30 天左右, 最多可达 60 天。图 2.1-1 索塔中塔柱总体结构图( 单位: 高程以米计, 其余为厘米) 因受热带风暴和台风影响, 从 5 月下旬至 11 月下旬桥区位置均有可能遭受台风袭击, 年均出现台风 2.3～2.7 次, 7 月上旬至 9 月中旬为台风多发期, 8 月份是台风影响最多的月份, 约占 40%。对中...
