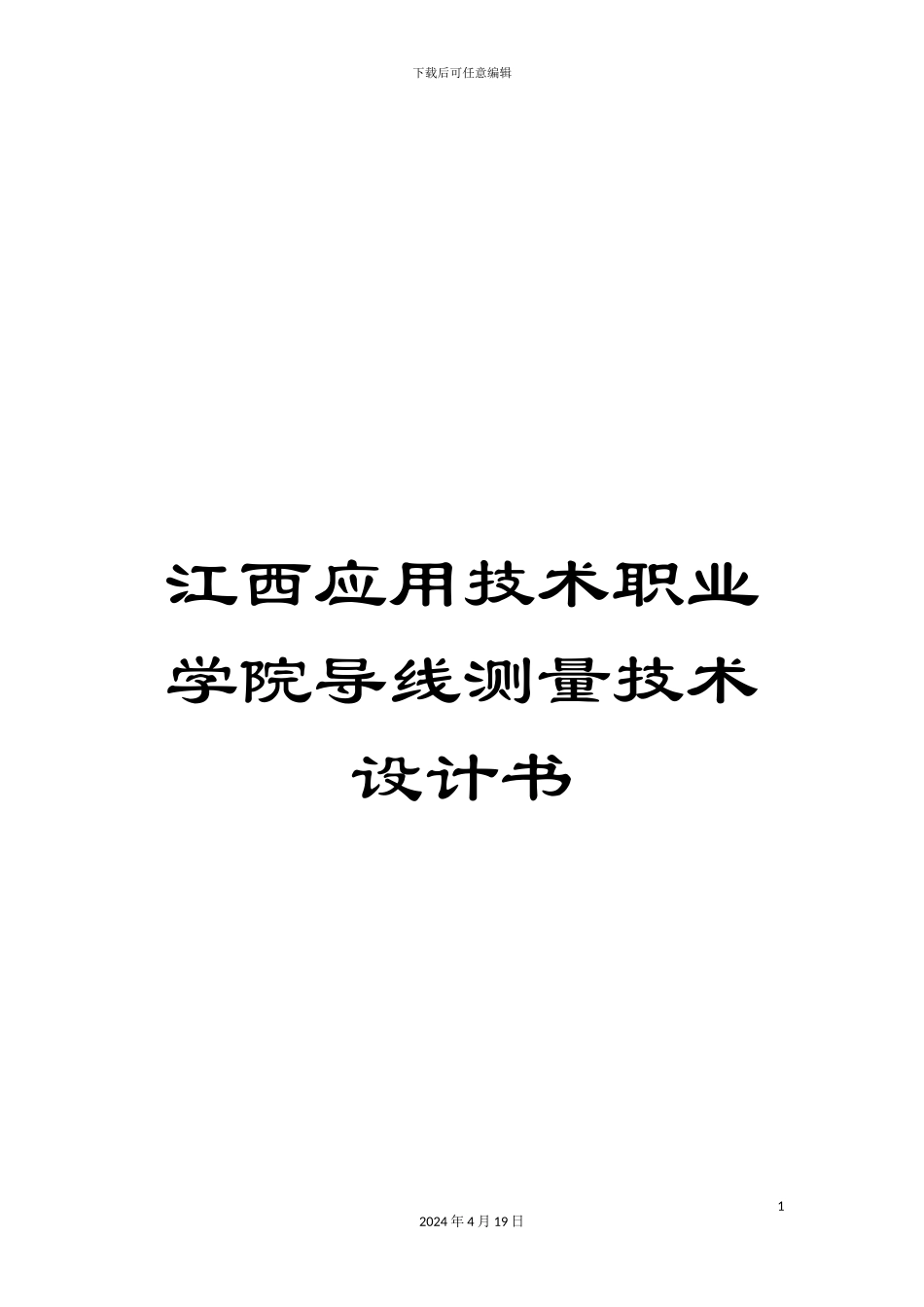

江西应用技术职业学院导线测量技术设计书范文

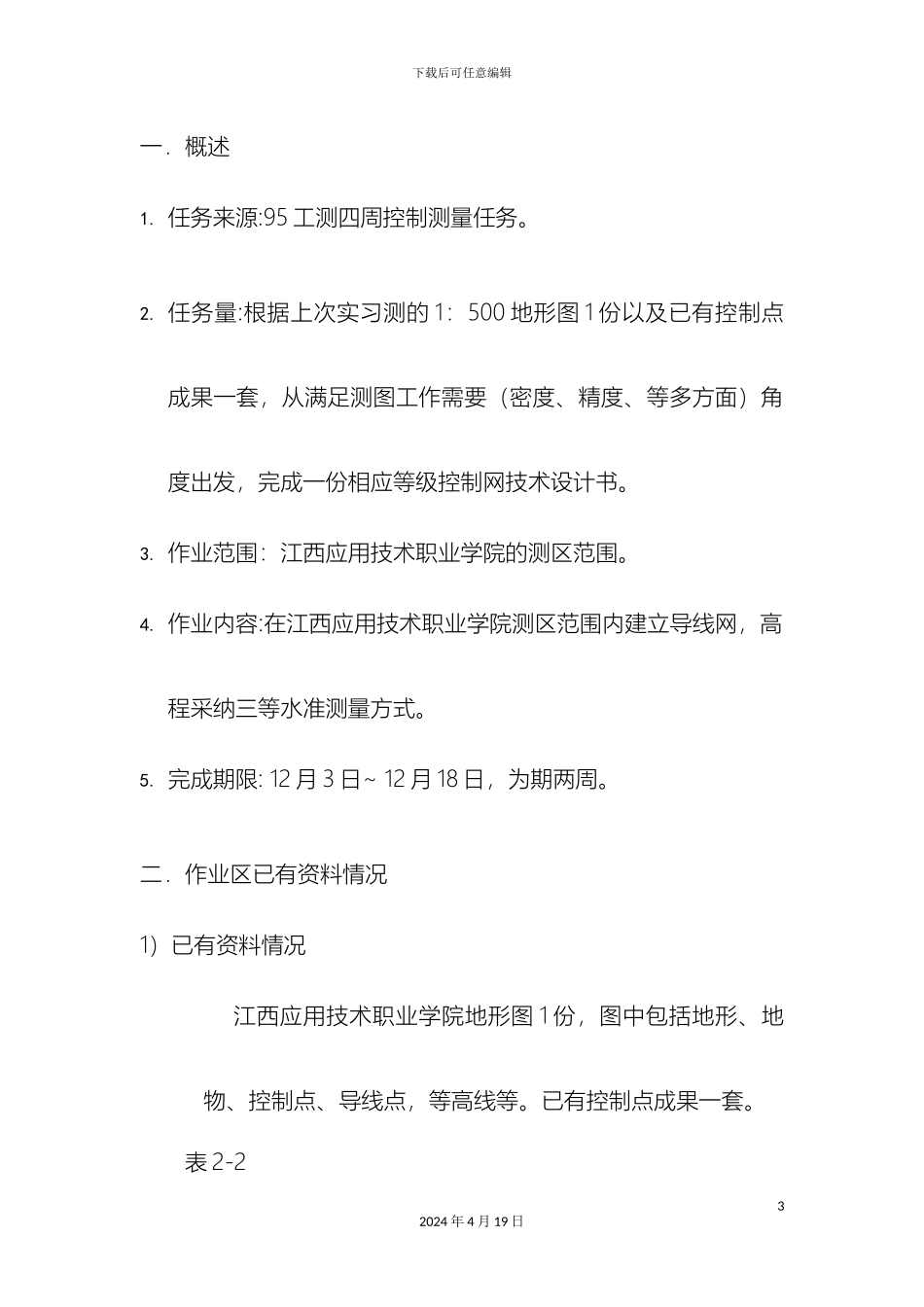

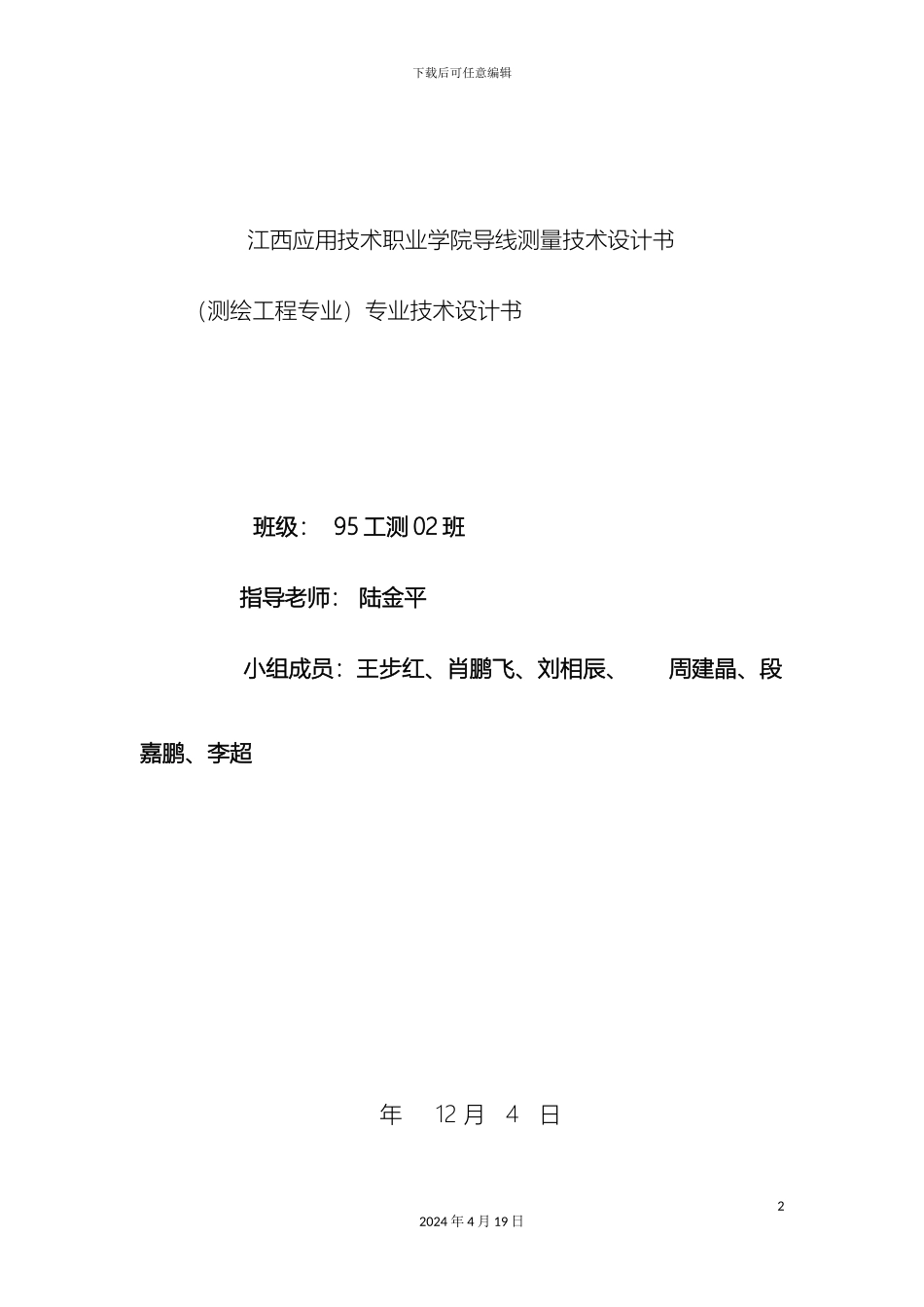

下载后可任意编辑江西应用技术职业学院导线测量技术设计书12024 年 4 月 19 日下载后可任意编辑 江西应用技术职业学院导线测量技术设计书（测绘工程专业）专业技术设计书 班级： 95 工测 02 班 指导老师： 陆金平 小组成员：王步红、肖鹏飞、刘相辰、 周建晶、段嘉鹏、李超 年 12 月 4 日22024 年 4 月 19 日下载后可任意编辑一．概述1. 任务来源:95 工测四周控制测量任务。2. 任务量:根据上次实习测的 1：500 地形图 1 份以及已有控制点成果一套，从满足测图工作需要（密度、精度、等多方面）角度出发，完成一份相应等级控制网技术设计书。3. 作业范围：江西应用技术职业学院的测区范围。4. 作业内容:在江西应用技术职业学院测区范围内建立导线网，高程采纳三等水准测量方式。5. 完成期限: 12 月 3 日~ 12 月 18 日，为期两周。二．作业区已有资料情况1）已有资料情况 江西应用技术职业学院地形图 1 份，图中包括地形、地物、控制点、导线点，等高线等。已有控制点成果一套。表 2-232024 年 4 月 19 日下载后可任意编辑新校区测量实习基地控制点成果表 XYZH三食2853831.7676513704.6792130.0319山地2854456.7036514226.2497147.0767山里2854577.9790513824.6440147.8600校门2854033.7663513696.3864124.0837中央2854033.0039513967.9442121.9777三．引用文件 说明专业技术设计书编写过程中所引用的标准、法律规范、或其它技术文件。文件一经引用，便构成技术设计书内容的一部分1.《国家三、四等水准测量法律规范》(GB12898—91)；2.《城市测量法律规范》(CJJ8-99)；3.《工程测量法律规范》（GB50026- ）4.《测绘技术设计规定》四．成果主要技术指标和规格坐标系：平面控制网的坐标系统：采纳高斯正形投影 3°带平面直角坐标系统或采纳任意带平面直角坐标系统；小测区可采纳简易42024 年 4 月 19 日下载后可任意编辑方法定向，建立独立坐标系统，已有平面控制网地区，可沿用原有坐标系统。平面控制网采纳高斯平面直角坐标，参考椭球体为克拉索夫斯基球体。高程基准：采纳 1985 国家高程基准，在已有高程控制网的地区进行测量时，可沿用原高程系统，当小测区有困难时，亦可采纳假定高程坐标系统。 时间系统：北京时间投影方法：采纳高斯正形投影 3°带平面直角坐标系统。精度或技术等级： 导线测量的主要技术要求等级导线长度（km)平均边长（km)测角中误差（＂）测距中误差（mm...
