污水处理厂施工测量方案模板

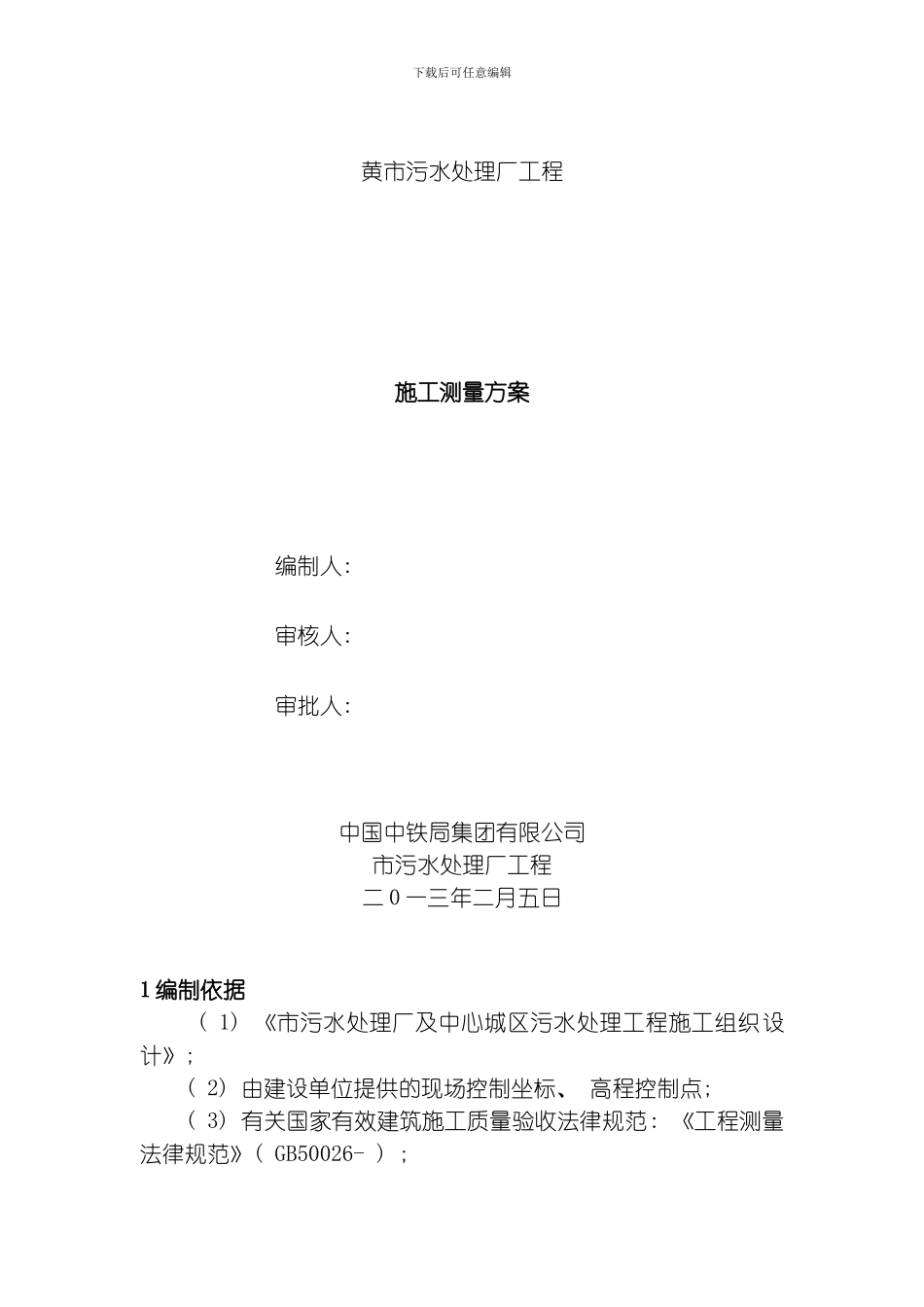

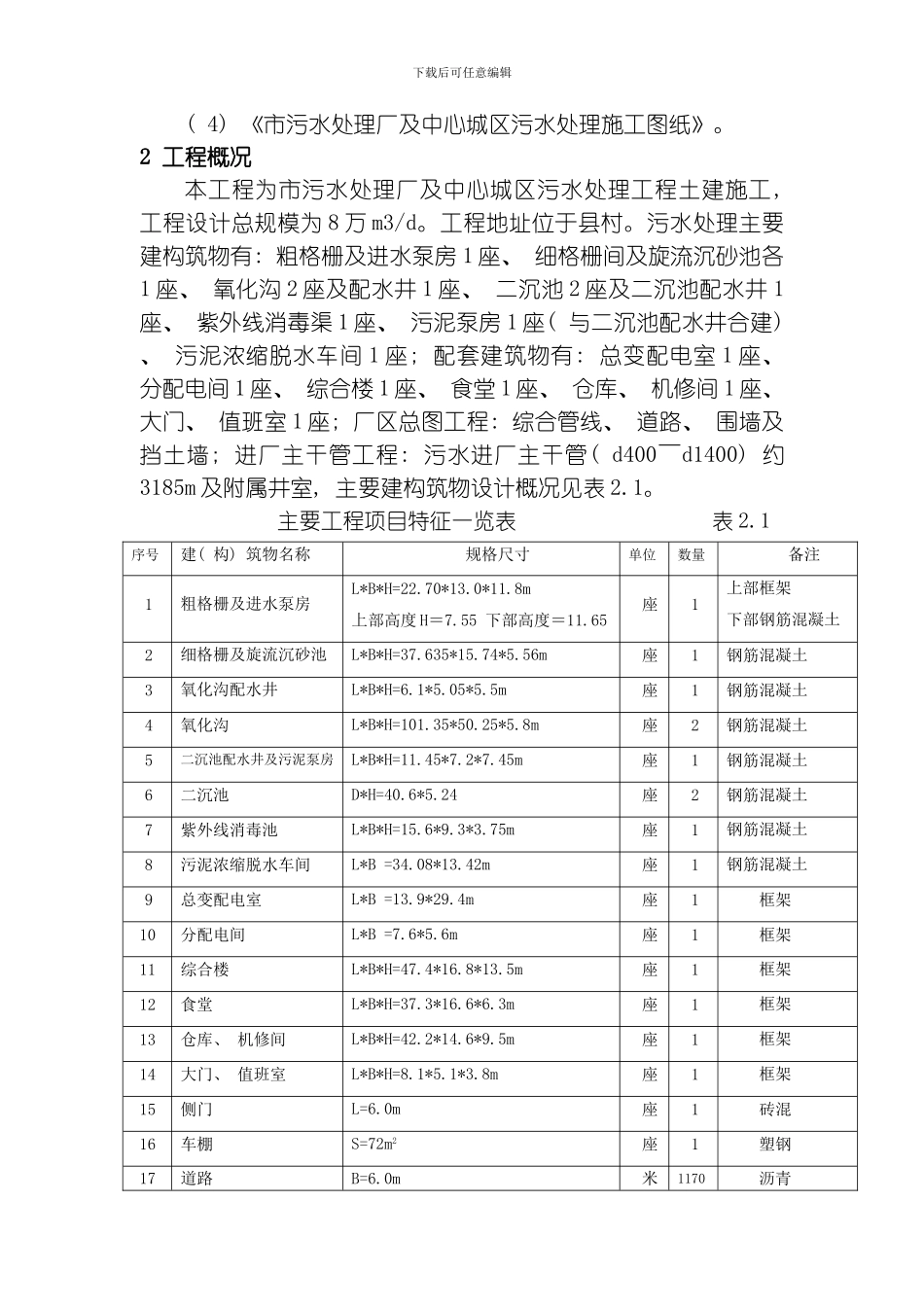

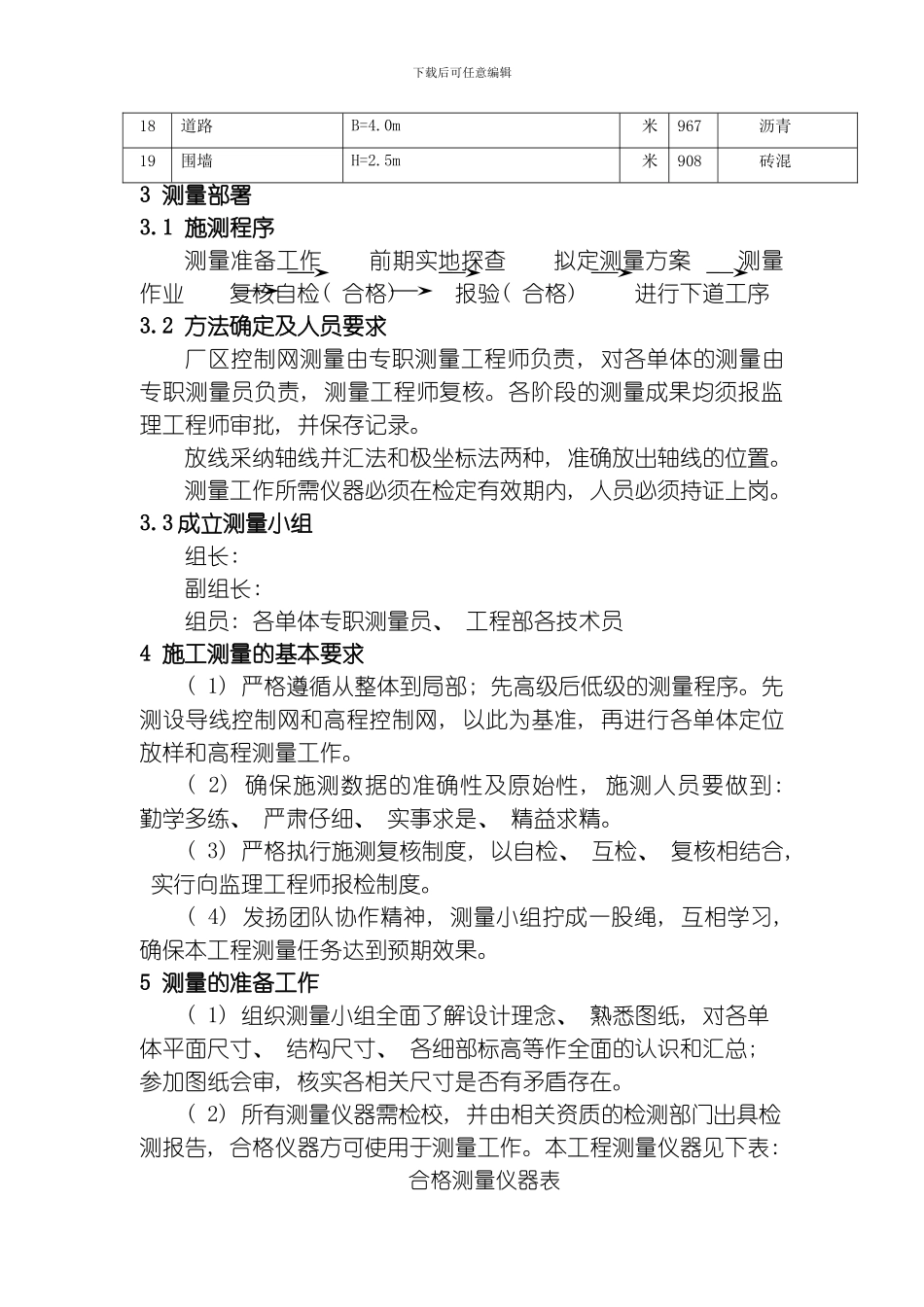

下载后可任意编辑黄市污水处理厂工程施工测量方案编制人: 审核人: 审批人: 中国中铁局集团有限公司市污水处理厂工程二 0 一三年二月五日1 编制依据( 1) 《市污水处理厂及中心城区污水处理工程施工组织设计》; ( 2) 由建设单位提供的现场控制坐标、 高程控制点; ( 3) 有关国家有效建筑施工质量验收法律规范: 《工程测量法律规范》( GB50026- ) ; 下载后可任意编辑( 4) 《市污水处理厂及中心城区污水处理施工图纸》。2 工程概况本工程为市污水处理厂及中心城区污水处理工程土建施工, 工程设计总规模为 8 万 m3/d。工程地址位于县村。污水处理主要建构筑物有: 粗格栅及进水泵房 1 座、 细格栅间及旋流沉砂池各1 座、 氧化沟 2 座及配水井 1 座、 二沉池 2 座及二沉池配水井 1座、 紫外线消毒渠 1 座、 污泥泵房 1 座( 与二沉池配水井合建) 、 污泥浓缩脱水车间 1 座; 配套建筑物有: 总变配电室 1 座、 分配电间 1 座、 综合楼 1 座、 食堂 1 座、 仓库、 机修间 1 座、 大门、 值班室 1 座; 厂区总图工程: 综合管线、 道路、 围墙及挡土墙; 进厂主干管工程: 污水进厂主干管( d400～d1400) 约3185m 及附属井室, 主要建构筑物设计概况见表 2.1。主要工程项目特征一览表 表 2.1序号建( 构) 筑物名称规格尺寸单位数量备注1粗格栅及进水泵房L*B*H=22.70*13.0*11.8m上部高度 H＝7.55 下部高度＝11.65座1上部框架下部钢筋混凝土2细格栅及旋流沉砂池L*B*H=37.635*15.74*5.56m座1钢筋混凝土3氧化沟配水井L*B*H=6.1*5.05*5.5m座1钢筋混凝土4氧化沟L*B*H=101.35*50.25*5.8m座2钢筋混凝土5二沉池配水井及污泥泵房L*B*H=11.45*7.2*7.45m座1钢筋混凝土6二沉池D*H=40.6*5.24座2钢筋混凝土7紫外线消毒池L*B*H=15.6*9.3*3.75m座1钢筋混凝土8污泥浓缩脱水车间L*B =34.08*13.42m座1钢筋混凝土9总变配电室L*B =13.9*29.4m座1框架10分配电间L*B =7.6*5.6m座1框架11综合楼L*B*H=47.4*16.8*13.5m座1框架12食堂L*B*H=37.3*16.6*6.3m座1框架13仓库、 机修间L*B*H=42.2*14.6*9.5m座1框架14大门、 值班室L*B*H=8.1*5.1*3.8m座1框架15侧门L=6.0m座1砖混16车棚S=72m2座1塑钢17道路B=6.0m 米1170沥青下载后可任意编辑18道路B=4.0m 米967沥青19围墙H=2.5m米908砖混3 测量部署3.1 施测程序测量准备工作 前期实地探查 拟定测量方案 测量作业 复核自检( 合格) 报验( 合格) ...
