沉箱安装工程施工方案模板

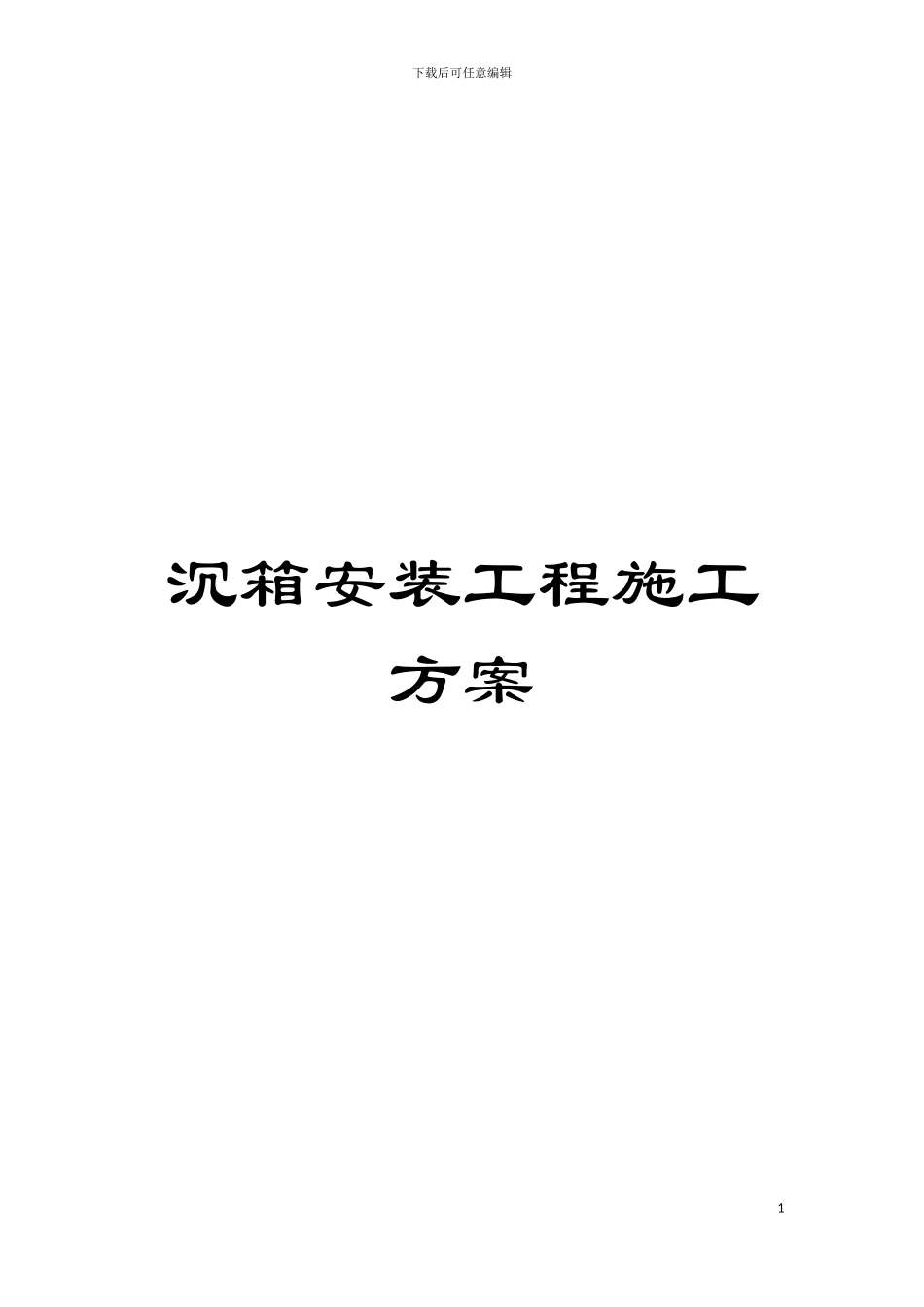

沉箱安装工程施工方案模板_第1页
1/24
沉箱安装工程施工方案模板_第2页
2/24
沉箱安装工程施工方案模板_第3页
3/24

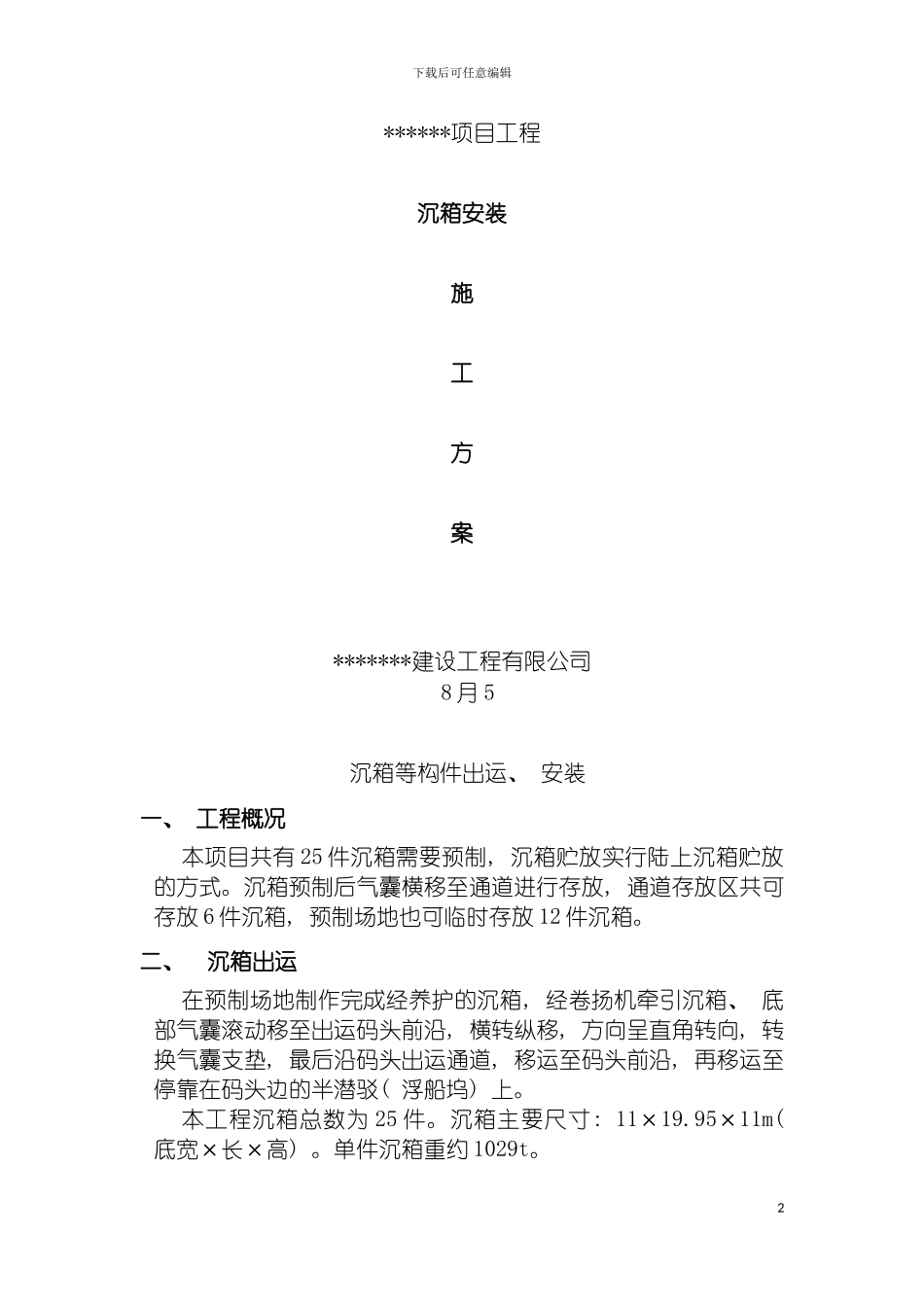

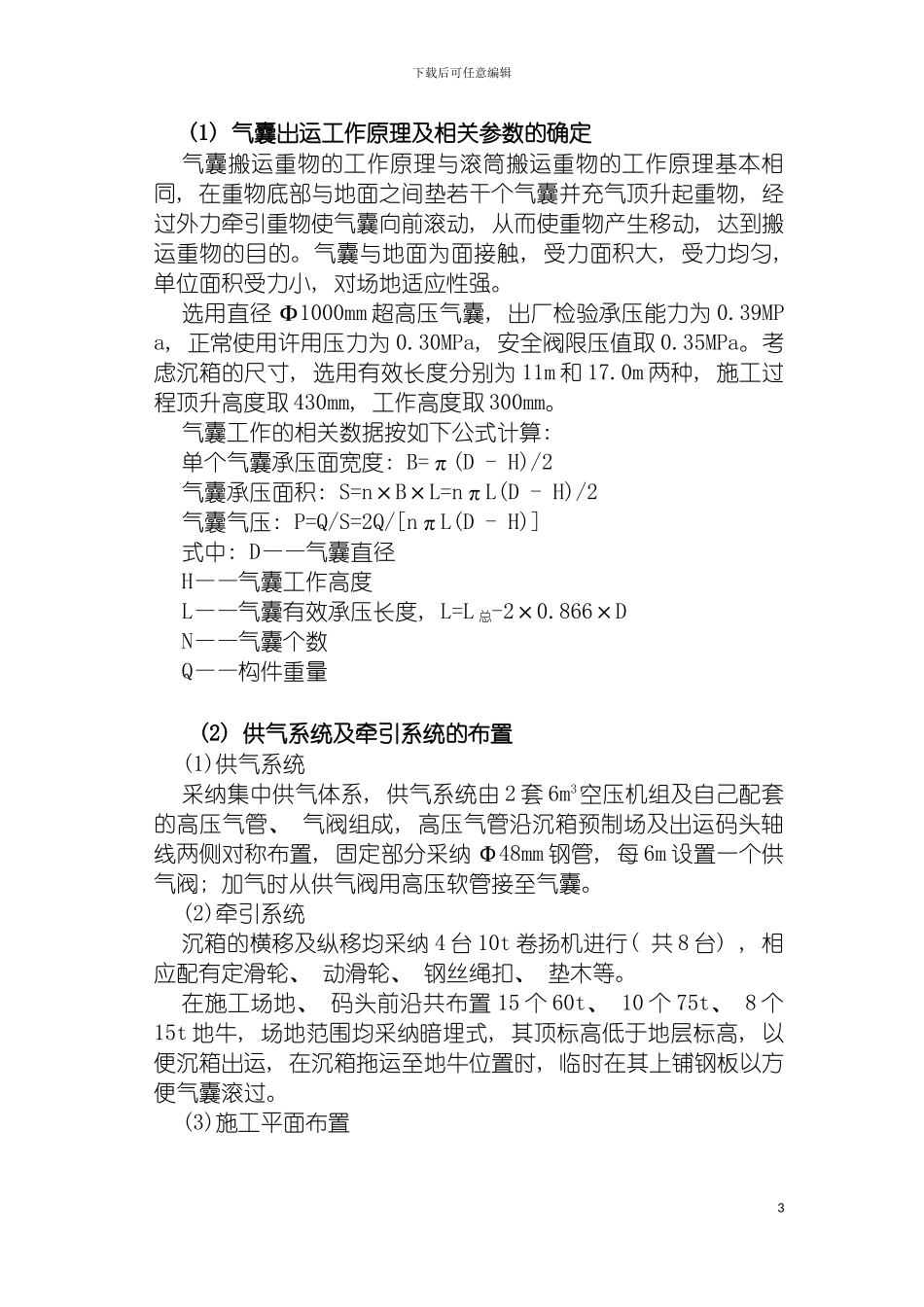

下载后可任意编辑沉箱安装工程施工方案1下载后可任意编辑******项目工程沉箱安装施工方案*******建设工程有限公司 8 月 5 沉箱等构件出运、 安装一、 工程概况本项目共有 25 件沉箱需要预制, 沉箱贮放实行陆上沉箱贮放的方式。沉箱预制后气囊横移至通道进行存放, 通道存放区共可存放 6 件沉箱, 预制场地也可临时存放 12 件沉箱。 二、 沉箱出运在预制场地制作完成经养护的沉箱, 经卷扬机牵引沉箱、 底部气囊滚动移至出运码头前沿, 横转纵移, 方向呈直角转向, 转换气囊支垫, 最后沿码头出运通道, 移运至码头前沿, 再移运至停靠在码头边的半潜驳( 浮船坞) 上。本工程沉箱总数为 25 件。沉箱主要尺寸: 11×19.95×11m( 底宽×长×高) 。单件沉箱重约 1029t。2下载后可任意编辑(1) 气囊出运工作原理及相关参数的确定气囊搬运重物的工作原理与滚筒搬运重物的工作原理基本相同, 在重物底部与地面之间垫若干个气囊并充气顶升起重物, 经过外力牵引重物使气囊向前滚动, 从而使重物产生移动, 达到搬运重物的目的。气囊与地面为面接触, 受力面积大, 受力均匀, 单位面积受力小, 对场地适应性强。选用直径 Ф1000mm 超高压气囊, 出厂检验承压能力为 0.39MPa, 正常使用许用压力为 0.30MPa, 安全阀限压值取 0.35MPa。考虑沉箱的尺寸, 选用有效长度分别为 11m 和 17.0m 两种, 施工过程顶升高度取 430mm, 工作高度取 300mm。气囊工作的相关数据按如下公式计算: 单个气囊承压面宽度: B=π(D - H)/2气囊承压面积: S=n×B×L=nπL(D - H)/2气囊气压: P=Q/S=2Q/[nπL(D - H)]式中: D——气囊直径 H——气囊工作高度L——气囊有效承压长度, L=L 总-2×0.866×DN——气囊个数 Q——构件重量 (2) 供气系统及牵引系统的布置(1)供气系统采纳集中供气体系, 供气系统由 2 套 6m3空压机组及自己配套的高压气管、 气阀组成, 高压气管沿沉箱预制场及出运码头轴线两侧对称布置, 固定部分采纳 Φ48mm 钢管, 每 6m 设置一个供气阀; 加气时从供气阀用高压软管接至气囊。(2)牵引系统沉箱的横移及纵移均采纳 4 台 10t 卷扬机进行( 共 8 台) , 相应配有定滑轮、 动滑轮、 钢丝绳扣、 垫木等。在施工场地、 码头前沿共布置 15 个 60t、 10 个 75t、 8 个15t 地牛, 场地范围均采纳暗埋式, 其顶标高低于地层标高, 以便沉箱出运, 在沉箱拖运至地牛位置时, 临时在其上铺...
