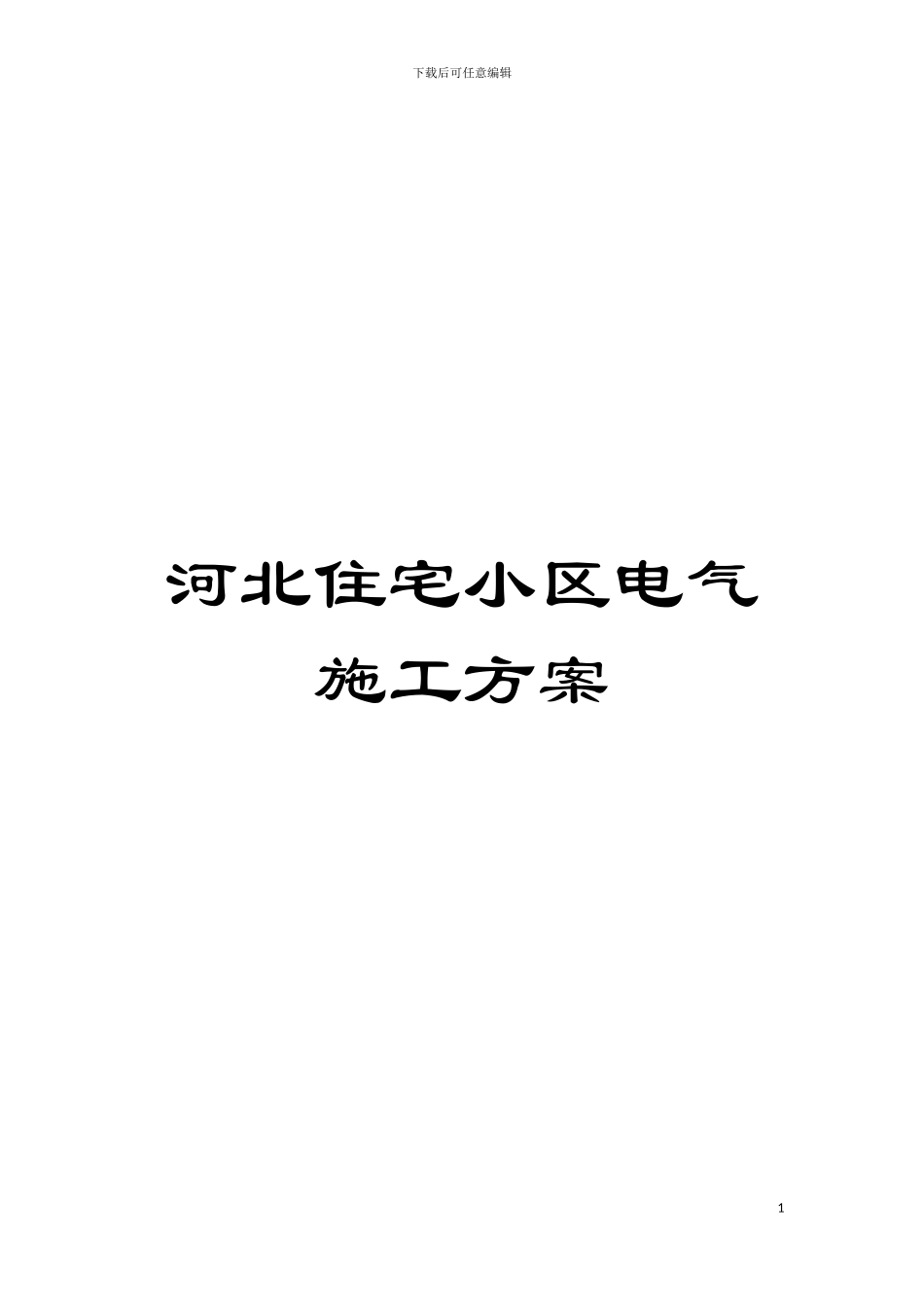

河北住宅小区电气施工方案模板

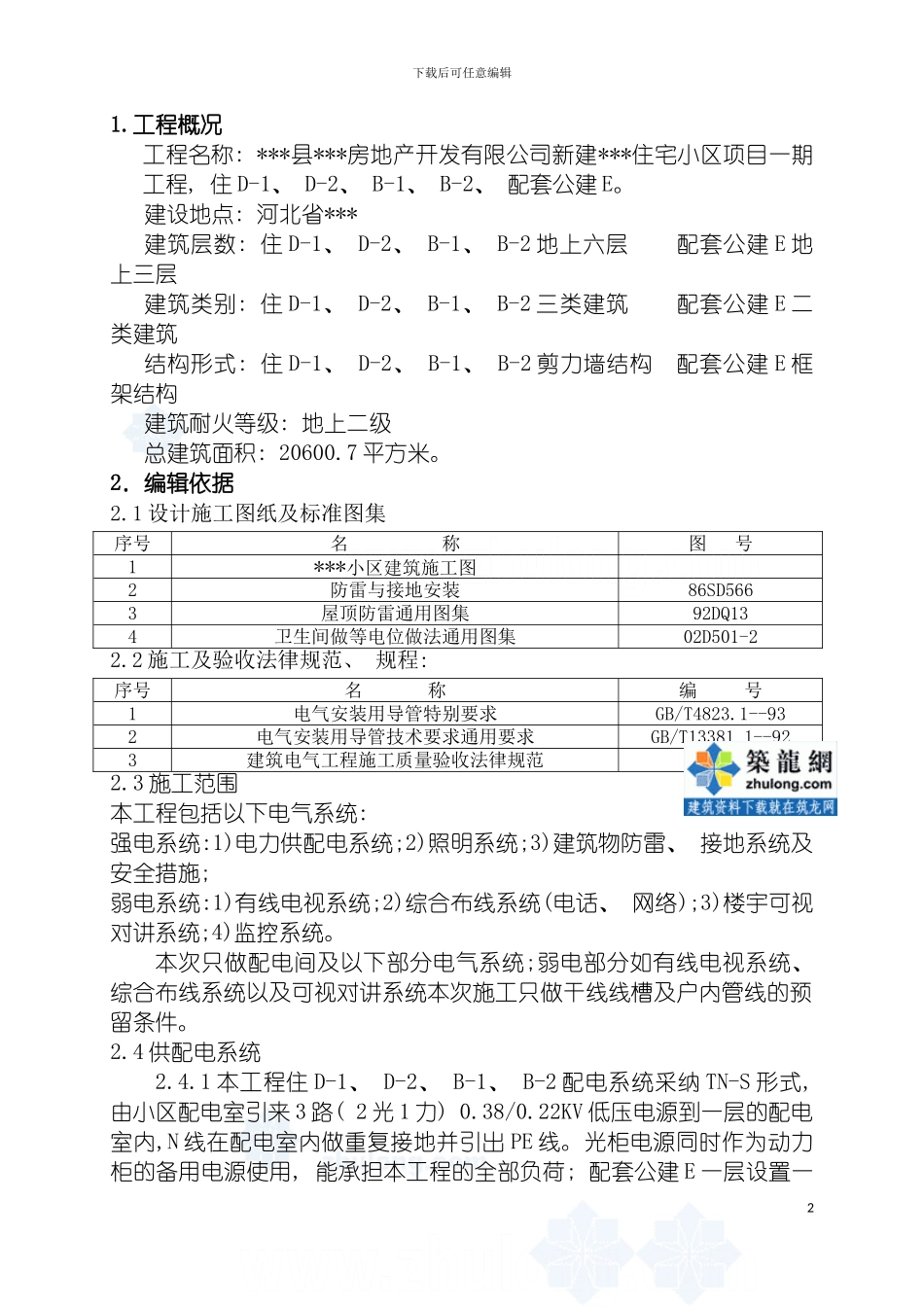

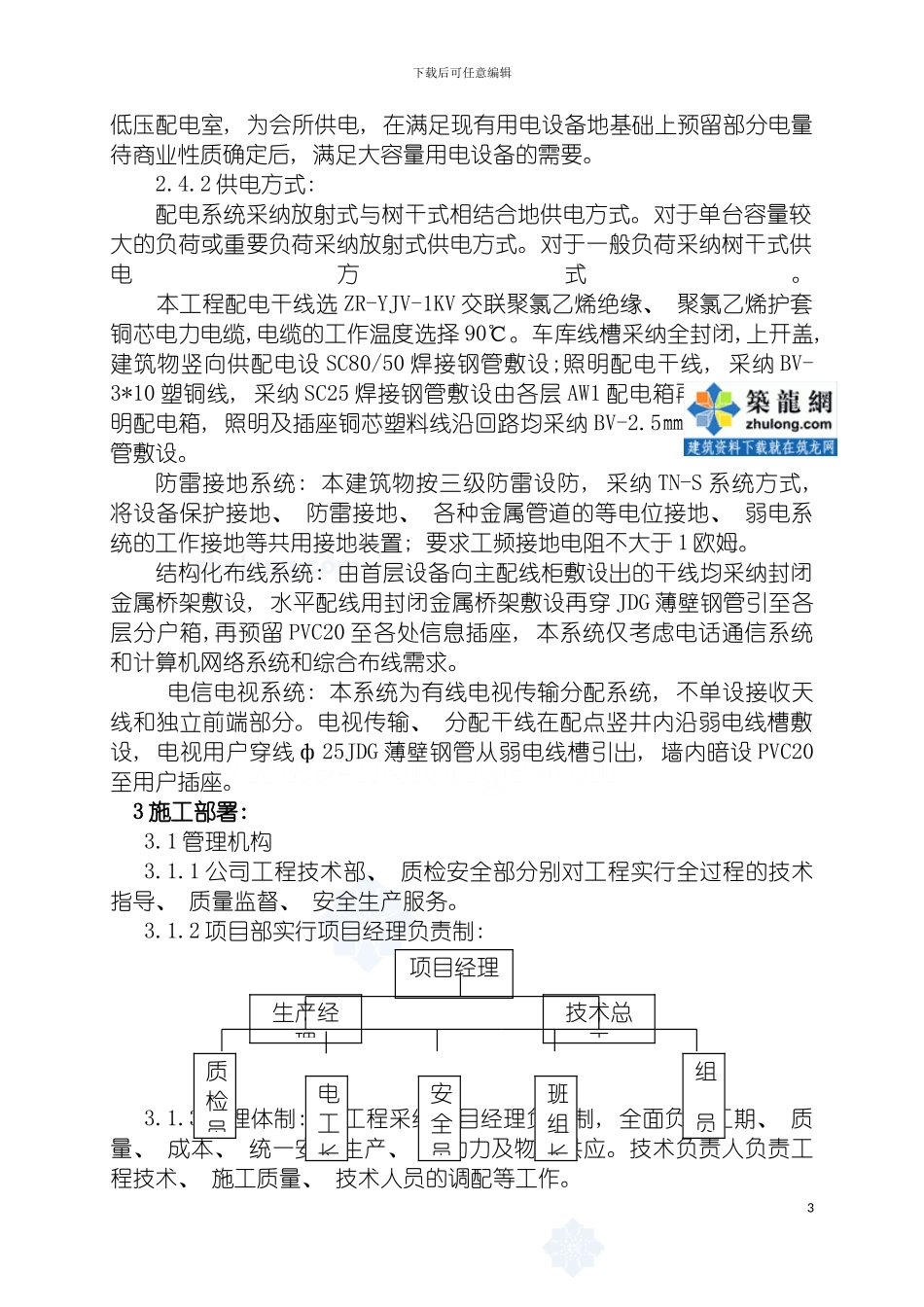

下载后可任意编辑河北住宅小区电气施工方案1下载后可任意编辑1.工程概况工程名称: ***县***房地产开发有限公司新建***住宅小区项目一期工程, 住 D-1、 D-2、 B-1、 B-2、 配套公建 E。建设地点: 河北省***建筑层数: 住 D-1、 D-2、 B-1、 B-2 地上六层 配套公建 E 地上三层建筑类别: 住 D-1、 D-2、 B-1、 B-2 三类建筑 配套公建 E 二类建筑结构形式: 住 D-1、 D-2、 B-1、 B-2 剪力墙结构 配套公建 E 框架结构建筑耐火等级: 地上二级总建筑面积: 20600.7 平方米。2．编辑依据2.1 设计施工图纸及标准图集序号名 称图 号1***小区建筑施工图2防雷与接地安装86SD5663屋顶防雷通用图集92DQ134卫生间做等电位做法通用图集02D501-22.2 施工及验收法律规范、 规程: 序号名 称编 号1电气安装用导管特别要求GB/T4823.1--932电气安装用导管技术要求通用要求GB/T13381.1--923建筑电气工程施工质量验收法律规范GB50303- 2.3 施工范围本工程包括以下电气系统:强电系统:1)电力供配电系统;2)照明系统;3)建筑物防雷、 接地系统及安全措施;弱电系统:1)有线电视系统;2)综合布线系统(电话、 网络);3)楼宇可视对讲系统;4)监控系统。本次只做配电间及以下部分电气系统;弱电部分如有线电视系统、 综合布线系统以及可视对讲系统本次施工只做干线线槽及户内管线的预留条件。2.4 供配电系统2.4.1 本工程住 D-1、 D-2、 B-1、 B-2 配电系统采纳 TN-S 形式, 由小区配电室引来 3 路( 2 光 1 力) 0.38/0.22KV 低压电源到一层的配电室内,N 线在配电室内做重复接地并引出 PE 线。光柜电源同时作为动力柜的备用电源使用, 能承担本工程的全部负荷; 配套公建 E 一层设置一2下载后可任意编辑低压配电室, 为会所供电, 在满足现有用电设备地基础上预留部分电量待商业性质确定后, 满足大容量用电设备的需要。2.4.2 供电方式:配电系统采纳放射式与树干式相结合地供电方式。对于单台容量较大的负荷或重要负荷采纳放射式供电方式。对于一般负荷采纳树干式供电方式。 本工程配电干线选 ZR-YJV-1KV 交联聚氯乙烯绝缘、 聚氯乙烯护套铜芯电力电缆,电缆的工作温度选择 90℃。车库线槽采纳全封闭,上开盖,建筑物竖向供配电设 SC80/50 焊接钢管敷设;照明配电干线, 采纳 BV-3*10 塑铜线, 采纳 SC25 焊接钢管敷设由各层 AW1 配电箱再引到户内照明配电箱, 照明及插座铜芯塑料线沿回路均采纳 BV-2.5...
