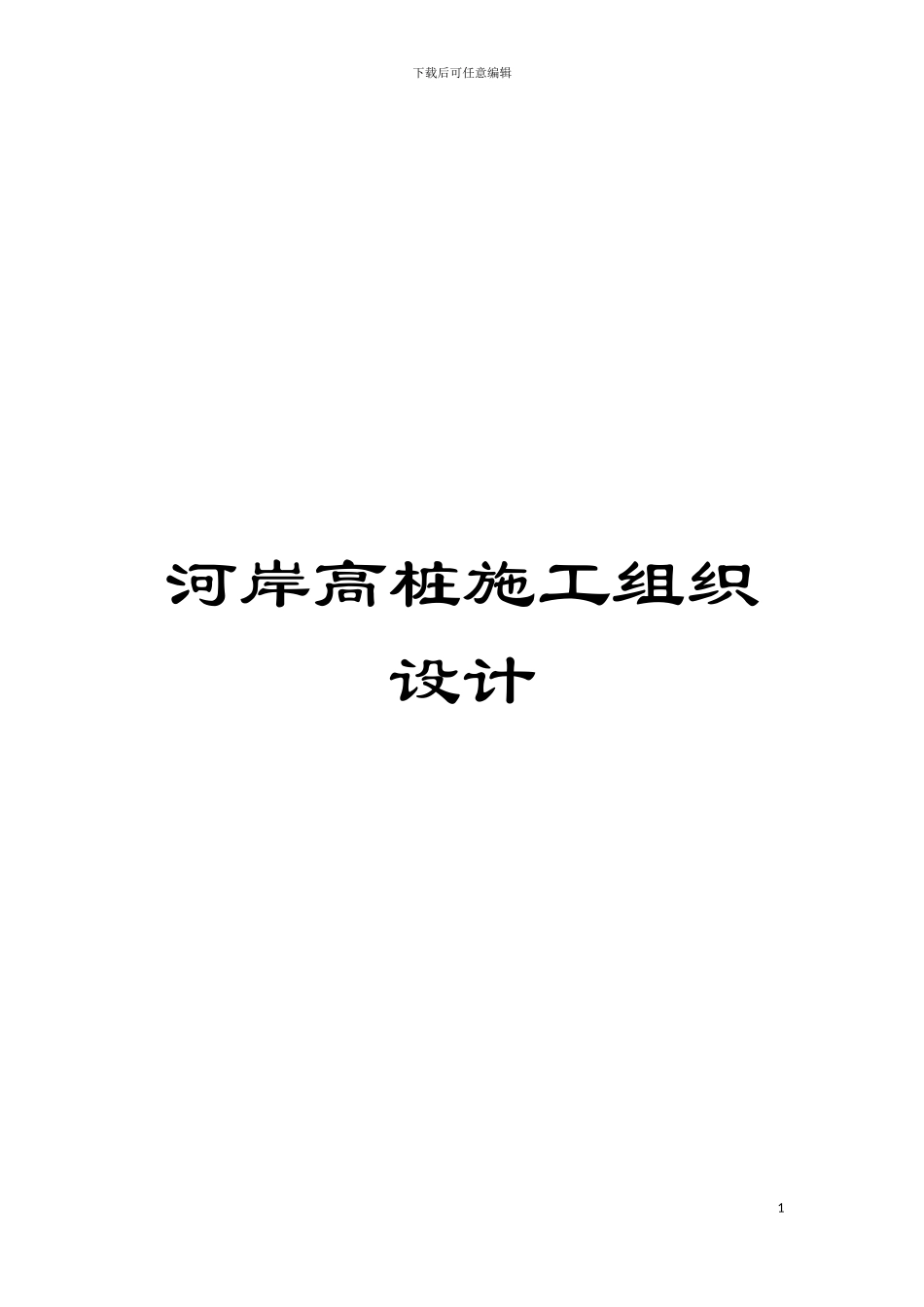

河岸高桩施工组织设计模板

河岸高桩施工组织设计模板_第1页
1/61
河岸高桩施工组织设计模板_第2页
2/61
河岸高桩施工组织设计模板_第3页
3/61

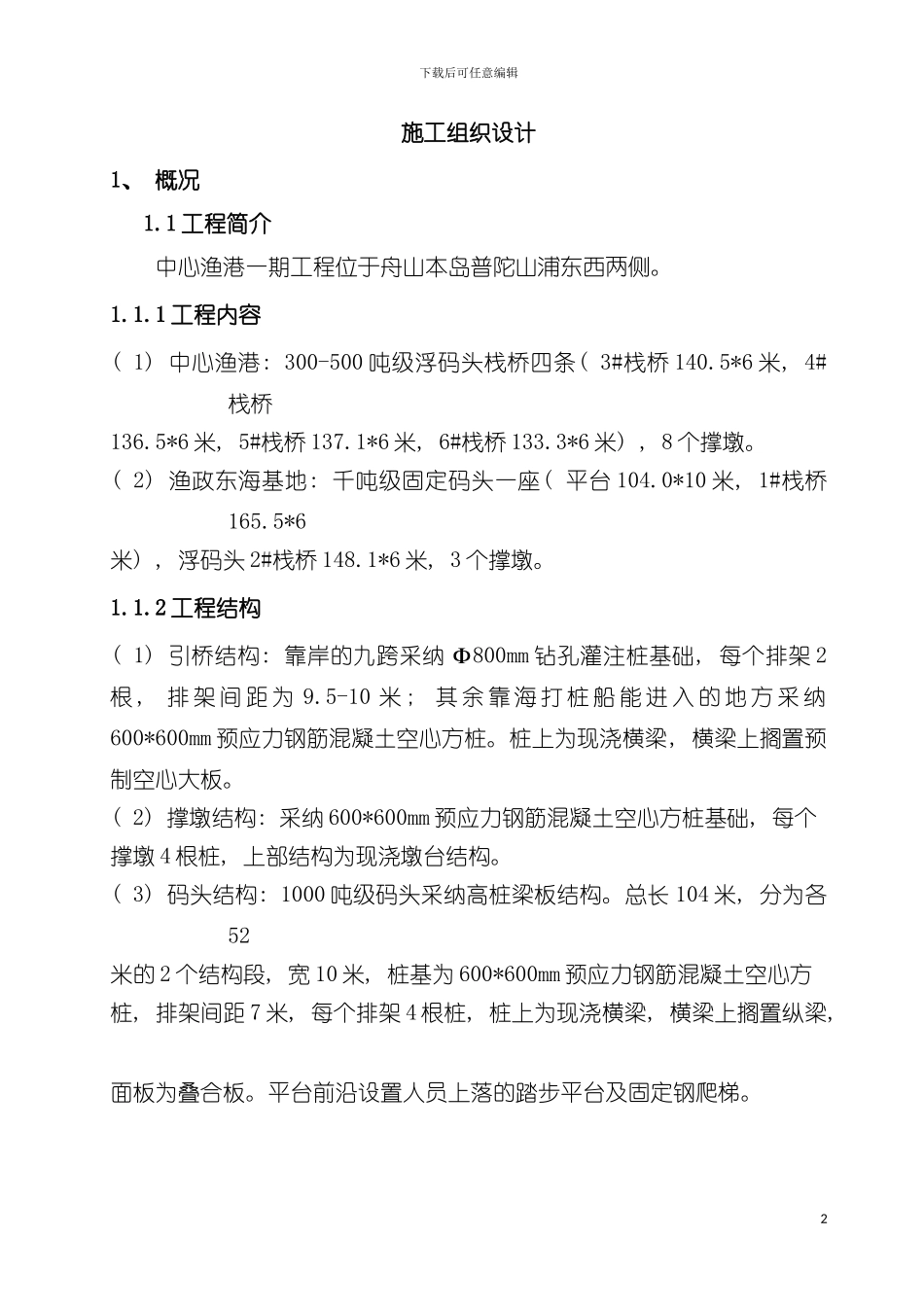

下载后可任意编辑河岸高桩施工组织设计1下载后可任意编辑施工组织设计1、 概况1.1 工程简介 中心渔港一期工程位于舟山本岛普陀山浦东西两侧。1.1.1 工程内容( 1) 中心渔港: 300-500 吨级浮码头栈桥四条( 3#栈桥 140.5*6 米, 4#栈桥136.5*6 米, 5#栈桥 137.1*6 米, 6#栈桥 133.3*6 米) , 8 个撑墩。( 2) 渔政东海基地: 千吨级固定码头一座( 平台 104.0*10 米, 1#栈桥165.5*6米) , 浮码头 2#栈桥 148.1*6 米, 3 个撑墩。1.1.2 工程结构( 1) 引桥结构: 靠岸的九跨采纳 Ф800mm 钻孔灌注桩基础, 每个排架 2根 , 排 架 间 距 为 9.5-10 米 ; 其 余 靠 海 打 桩 船 能 进 入 的 地 方 采 纳600*600mm 预应力钢筋混凝土空心方桩。桩上为现浇横梁, 横梁上搁置预制空心大板。( 2) 撑墩结构: 采纳 600*600mm 预应力钢筋混凝土空心方桩基础, 每个撑墩 4 根桩, 上部结构为现浇墩台结构。( 3) 码头结构: 1000 吨级码头采纳高桩梁板结构。总长 104 米, 分为各52米的 2 个结构段, 宽 10 米, 桩基为 600*600mm 预应力钢筋混凝土空心方桩, 排架间距 7 米, 每个排架 4 根桩, 桩上为现浇横梁, 横梁上搁置纵梁, 面板为叠合板。平台前沿设置人员上落的踏步平台及固定钢爬梯。 2下载后可任意编辑1.1.3 主要工程数量表 根据投标文件, 本次投标的主要工程数量见下表: 主 要 工 程 量 表序号工程项目单位工程数量中心渔港东海基地合计1钻孔桩工作平台m21754875.82629.82钻孔桩钢护筒埋设t22.23411.1233.3543水上钻孔灌注桩成孔m2255116034154800mm 钻孔灌注桩(C30)根/m372/1347.836/729.28108/2077.15800mm 钻孔灌注桩钢筋t84.52842.266126.7946600*600 预制方桩(C45)m3949.781115.832065.617预应力方桩施打根881081968现浇纵横梁(C30)m3497.52768.661266.189现浇混凝土板及板接缝m354.3163.11117.4210现浇码头及引桥面层m3525.7416.5942.211现浇引桥墩台m310626.5132.512现浇护轮坎m36248.3110.313现浇撑墩m3280.75105.28386.0314制安靠船构件件/ m316/19.7616/19.7615制安水平撑,剪刀撑件/ m318/22.8218/22.8216制安纵梁件/ m356/181.856/181.817制安空心板件/ m3130/174.46130/174.4618制安空心大板件/ m3224/989.96132/572.4356/1562.3619预应力钢筋t110.062122.467232.52920预制件钢筋t181.283163.945345.22821现浇钢筋t85.82187.766173.58...
