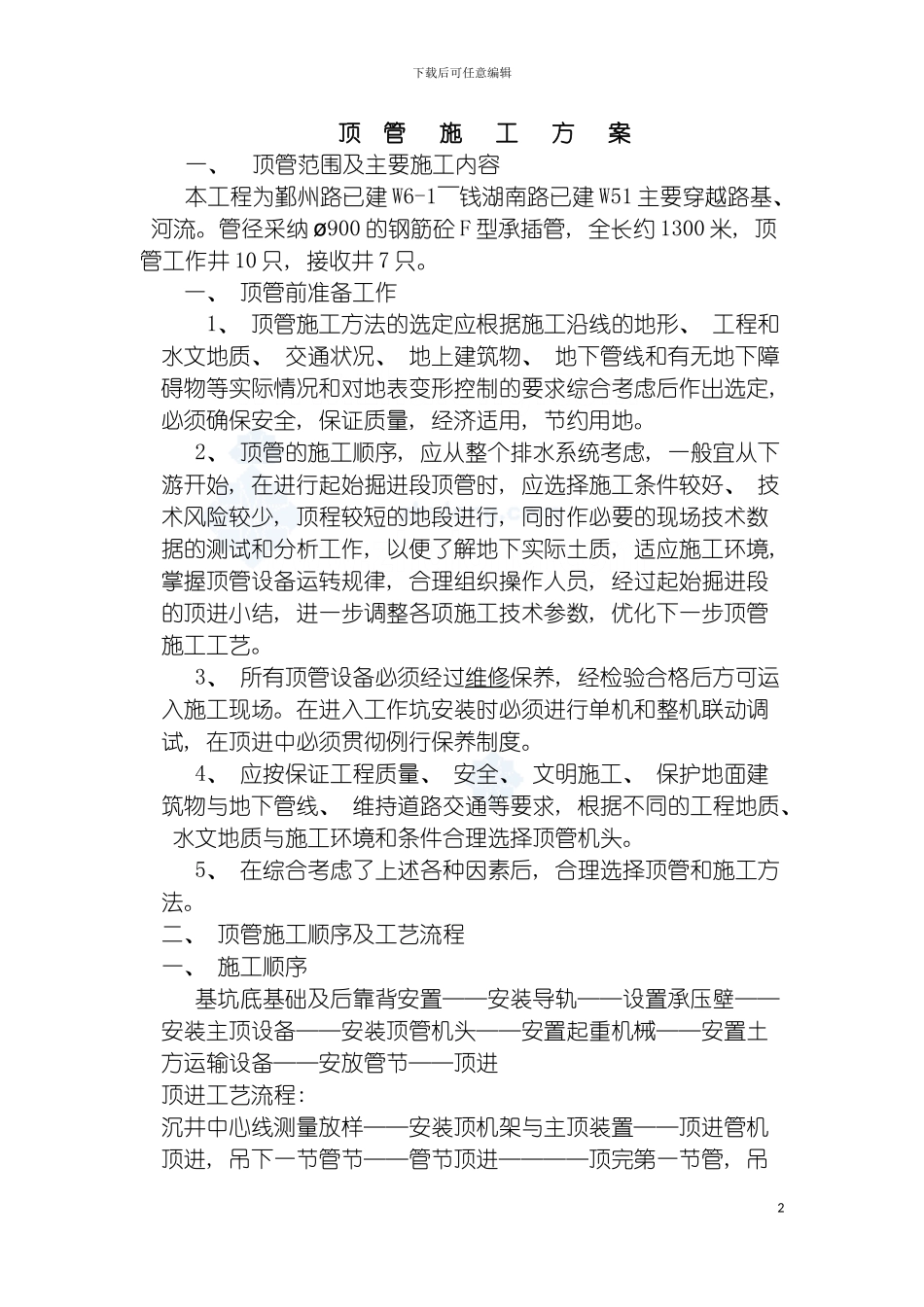

下载后可任意编辑河流顶管施工法律规范顶管施工方案附带顶管施工法律规范 s1下载后可任意编辑顶 管 施 工 方 案一、 顶管范围及主要施工内容 本工程为鄞州路已建 W6-1～钱湖南路已建 W51 主要穿越路基、 河流。管径采纳900ø的钢筋砼 F 型承插管, 全长约 1300 米, 顶管工作井 10 只, 接收井 7 只。一、 顶管前准备工作1、 顶管施工方法的选定应根据施工沿线的地形、 工程和水文地质、 交通状况、 地上建筑物、 地下管线和有无地下障碍物等实际情况和对地表变形控制的要求综合考虑后作出选定, 必须确保安全, 保证质量, 经济适用, 节约用地。 2、 顶管的施工顺序, 应从整个排水系统考虑, 一般宜从下游开始, 在进行起始掘进段顶管时, 应选择施工条件较好、 技术风险较少, 顶程较短的地段进行, 同时作必要的现场技术数据的测试和分析工作, 以便了解地下实际土质, 适应施工环境, 掌握顶管设备运转规律, 合理组织操作人员, 经过起始掘进段的顶进小结, 进一步调整各项施工技术参数, 优化下一步顶管施工工艺。 3、 所有顶管设备必须经过维修保养, 经检验合格后方可运入施工现场。在进入工作坑安装时必须进行单机和整机联动调试, 在顶进中必须贯彻例行保养制度。 4、 应按保证工程质量、 安全、 文明施工、 保护地面建筑物与地下管线、 维持道路交通等要求, 根据不同的工程地质、 水文地质与施工环境和条件合理选择顶管机头。 5、 在综合考虑了上述各种因素后, 合理选择顶管和施工方法。二、 顶管施工顺序及工艺流程一、 施工顺序 基坑底基础及后靠背安置──安装导轨──设置承压壁──安装主顶设备──安装顶管机头──安置起重机械──安置土方运输设备──安放管节──顶进顶进工艺流程: 沉井中心线测量放样──安装顶机架与主顶装置──顶进管机顶进, 吊下一节管节──管节顶进────顶完第一节管, 吊2下载后可任意编辑下一节管──管节拼装──顶力接近许用力──吊放中继环 ──同上继续再顶──出洞, 顶管机与管节分离。三、 顶管设备安装( 1) 顶管机头选型本施工段管道内底标高, 管顶覆盖厚度已达到要求。根据地质状况及实际情况, 拟采纳多盘土压平衡式机头, 头部有 4 个切土切刀盘, 机头出土采纳刀盘切削原状土, ( 2) 顶力估算按实行管壁外侧同步注入触变泥浆处理, 手掘式顶管所引起的阻力 R2=F2。根据以往在软土地层顶进的施工经验, 一般可取F2=8～12...
