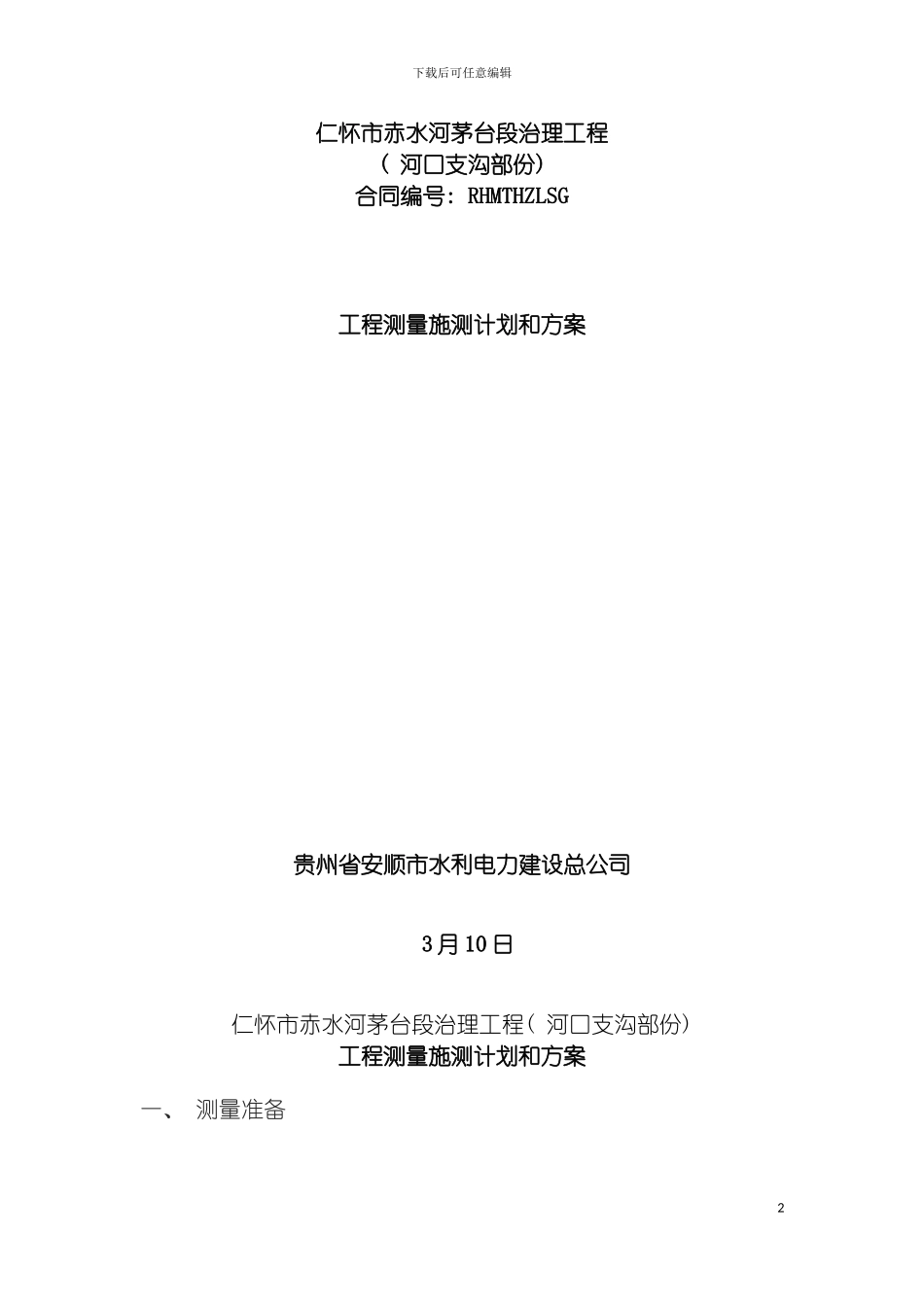

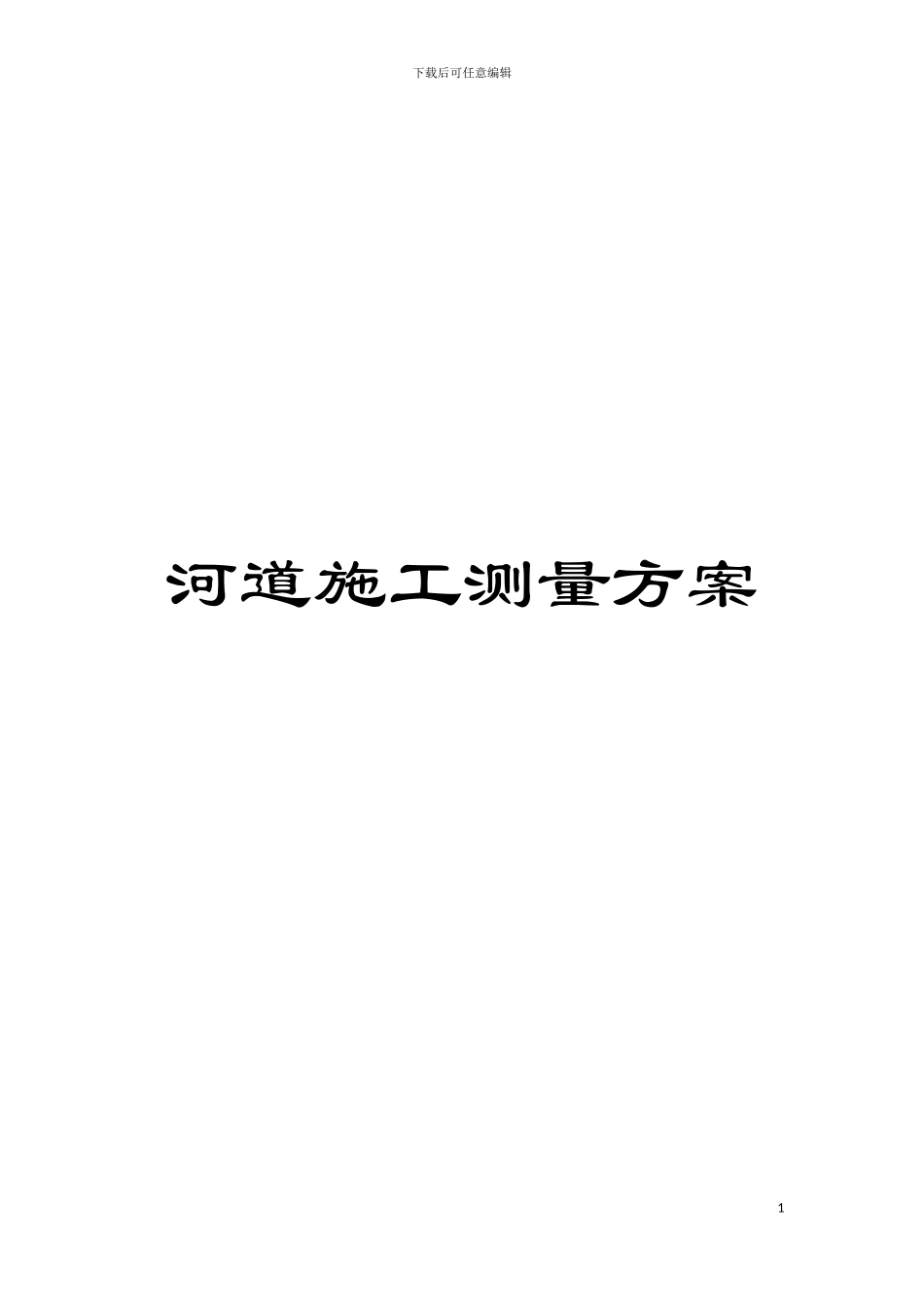

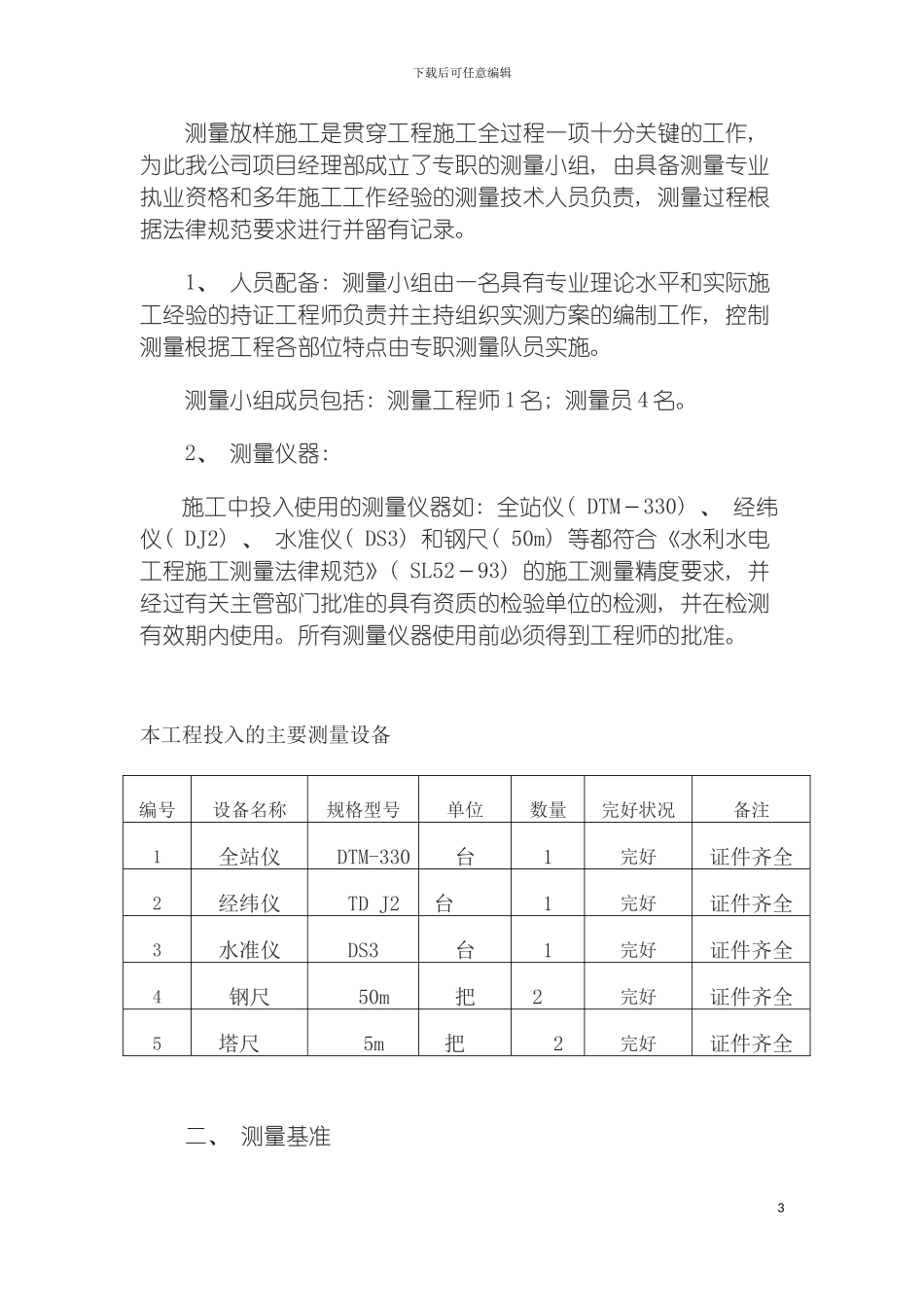

下载后可任意编辑河道施工测量方案1下载后可任意编辑仁怀市赤水河茅台段治理工程( 河口支沟部份) 合同编号: RHMTHZLSG工程测量施测计划和方案贵州省安顺市水利电力建设总公司 3 月 10 日仁怀市赤水河茅台段治理工程( 河口支沟部份) 工程测量施测计划和方案一、 测量准备2下载后可任意编辑 测量放样施工是贯穿工程施工全过程一项十分关键的工作, 为此我公司项目经理部成立了专职的测量小组, 由具备测量专业执业资格和多年施工工作经验的测量技术人员负责, 测量过程根据法律规范要求进行并留有记录。 1、 人员配备: 测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作, 控制测量根据工程各部位特点由专职测量队员实施。 测量小组成员包括: 测量工程师 1 名; 测量员 4 名。 2、 测量仪器: 施工中投入使用的测量仪器如: 全站仪( DTM－330) 、 经纬仪( DJ2) 、 水准仪( DS3) 和钢尺( 50m) 等都符合《水利水电工程施工测量法律规范》( SL52－93) 的施工测量精度要求, 并经过有关主管部门批准的具有资质的检验单位的检测, 并在检测有效期内使用。所有测量仪器使用前必须得到工程师的批准。本工程投入的主要测量设备编号设备名称规格型号单位数量完好状况备注1全站仪 DTM-330 台1完好证件齐全2经纬仪 TD J2台 1完好证件齐全3水准仪DS3 台 1完好证件齐全4钢尺 50m把2 完好证件齐全5塔尺 5m把 2完好证件齐全 二、 测量基准3下载后可任意编辑 本工程项目经理部在接到发包人或监理人提供的测量基准点、 标点及其相关技术文件后, 与发包人、 监理人共同校测其基准点、 坐标点法律规范的测量精度, 并复核其资料和数据的准确性。复核无误后, 方可投入使用; 若有误差立即报告监理工程师, 及时解决。 三、 建立施工测量控制网 工程施工的控制网由两部分组成, 即平面控制网和高程控制网。 平面控制网以工程师提供的测量基准点( 线) 为基准, 用全站仪测设出施工区的轴线控制桩及定位控制桩。轴线控制桩由起点、 终点和折点桩组成, 为方便施工采纳十字交叉法和直角坐标法确定折点桩, 及时将施工控制网资料报送工程师审批。 为了便于施工时引测高程及纵横断面测量, 在施工前沿总防洪堤走向两侧敷设临时水准点, 临时水准点位于建筑物开挖线外侧, 敷设时提前埋设临时标桩作为水准点, 临时水准点间距100m。 平面控制点和水准点标桩选择在不受...
