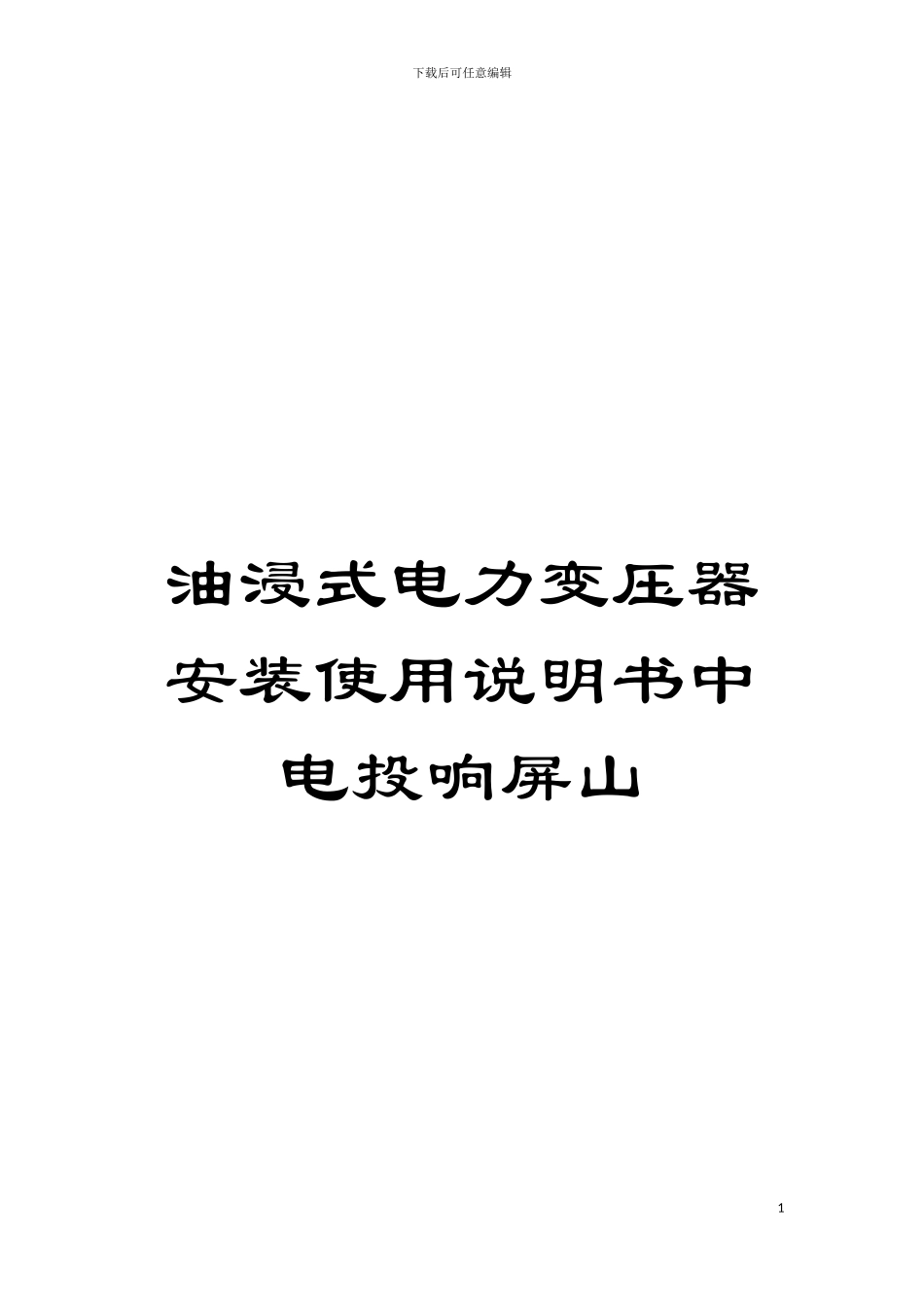

油浸式电力变压器安装使用说明书中电投响屏山模板VIP专享

下载后可任意编辑油浸式电力变压器安装使用说明书中电投响屏山1下载后可任意编辑油浸式电力变压器安装使用说明书本说明书适用于中电投响屏山风电场 220KV 电力变压器, 作为产品运输、 装卸、 贮存、 安装运行等环节工作中基本技术要求和操作程序的指导性文件。在使用本说明书时, 应结合变压器的具体结构和订货合同( 含技术协议) 要求, 参照相关国家、 行业标准和有关组部件使用说明书的技术要求进行施工。如有疑问请与生产商联系以便妥善处理。1、 包装1.1 变压器的主体和附件分开运输。变压器的主体、 较长的导油管路、 支架、 净油器、 储油柜、 片式散热器及其控制箱、 充满变压器油的套管型电流互感器组等, 一般不包装运输, 但所有管口应密封可靠, 其中储油柜的玻璃管式油位计用木盒保护。1.2 63kV 级及以上电容式套管、 冷却器及其控制箱等均单独包装。1.3 片式散热器用风扇、 40kV 级及以下套管、 吸湿器、 硅胶、 气体继电器、 测温装置、 较小的导油管路、 联气管、 小车、 备件等, 为集中包装。1.4 一台变压器有多个包装箱时, 箱体表面上有编号, 装箱单与出厂文件一起包装运输。2、 运输与装卸2.1 运输要求2.1.1 带油运输的变压器, 油箱内应充入合格的变压器油, 油面高度离油箱顶, 平顶时约 100mm, 梯形顶时约 150mm。密封可靠, 无渗漏油现象。2.1.2 充气( 指纯氮气或干燥空气, 以下同) 运输的变压器, 2下载后可任意编辑油箱内油面高度为下部放油阀管径上部约 50mm。应充入纯度大于99.9%、 露点不高于-40℃的纯氮气或露点不高于-40℃的干燥空气, 并应在油箱上部装置补充气体设备和压力表, 保持油箱内正压力 0.015~0.03MPa。2.1.3 运输装车和固定, 按有关运输部门规定和要求执行。特别提示必须利用上节油箱的吊拌和下节油箱的吊轴孔进行变压器固定, 严禁使用加强铁工艺孔、 升高座或法兰管等不能承受拉力的组附件。完成装车后, 应对索固件的位置进行有效的标记, 以备运输过程中和到达目的地时测定位移情况。2.1.4 根据 GB/T6451 的要求, 容量≥150MVA 的变压器主体运输时应装冲撞记录仪; 一般情况下, 容量＜150MVA 的变压器主体运输时也应装冲撞记录仪。2.1.5 带有载开关的变压器, 运输时将开关内变压器油放至离顶面约 30mm。2.2 主体运输2.2.1 运输前,应进行路线勘查, 调查好道路及途经的桥梁、 涵洞、 隧道等结构、 尺寸、 坡度、 倾斜度、 转弯...
