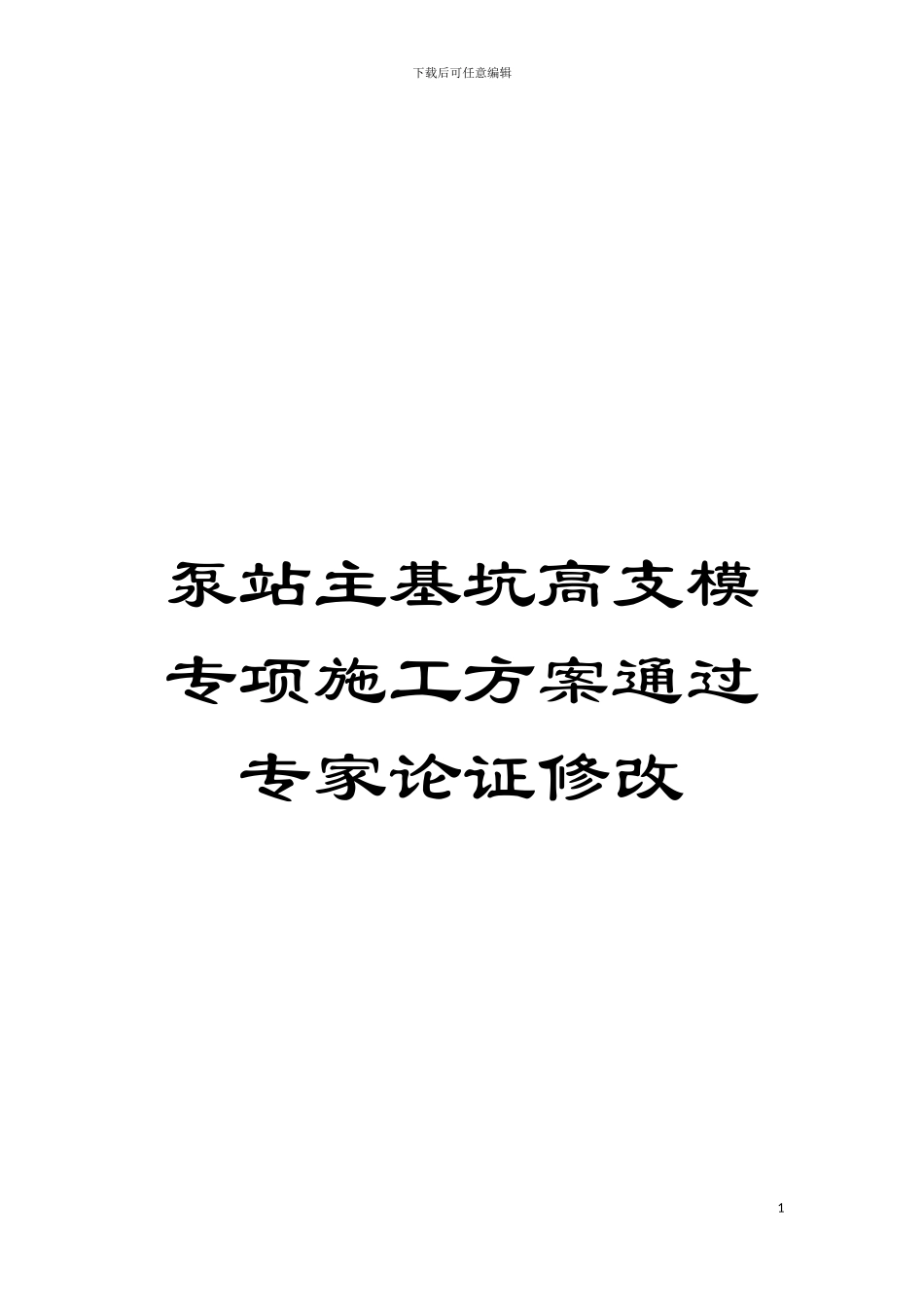

泵站主基坑高支模专项施工方案通过专家论证修改模板

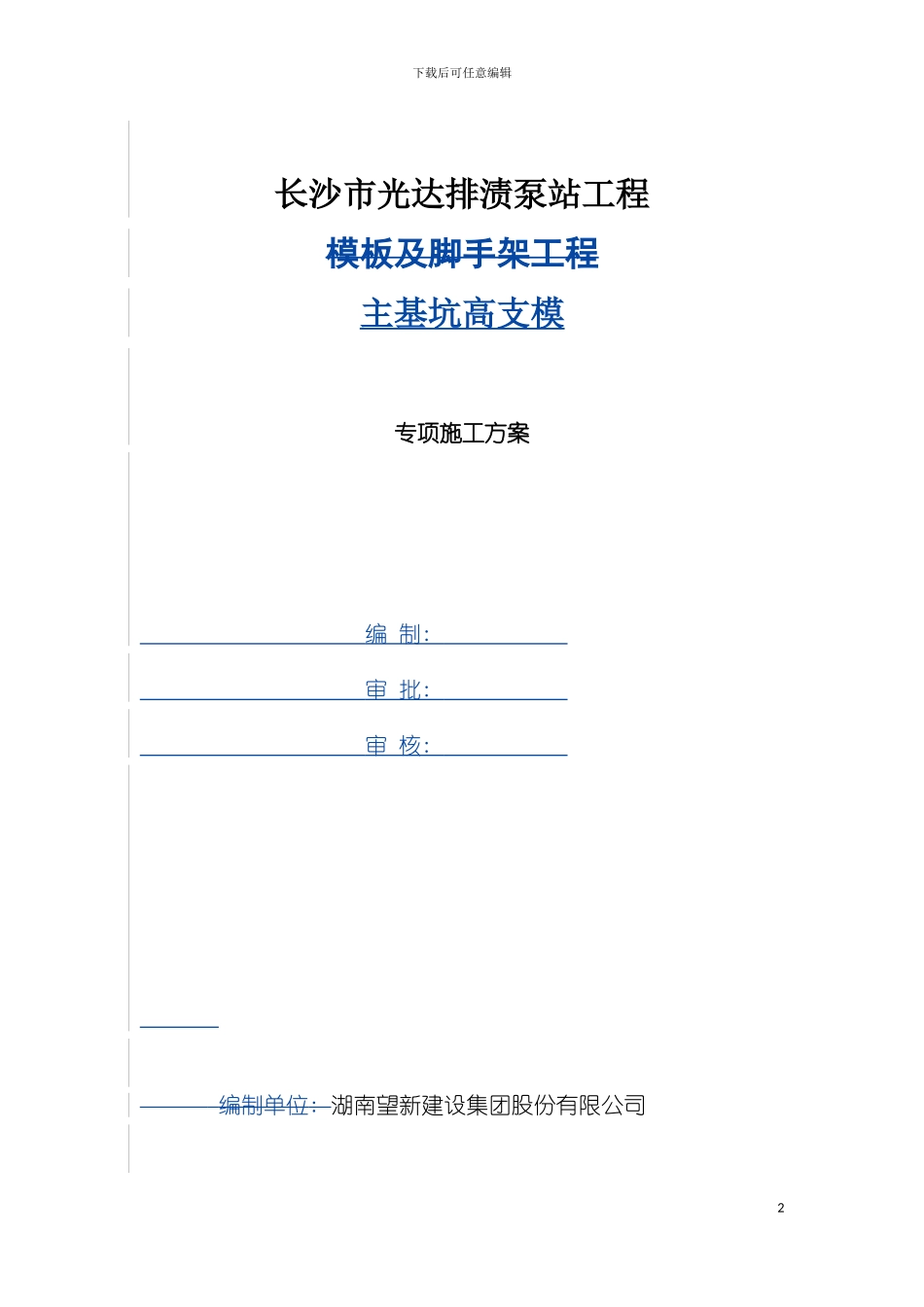

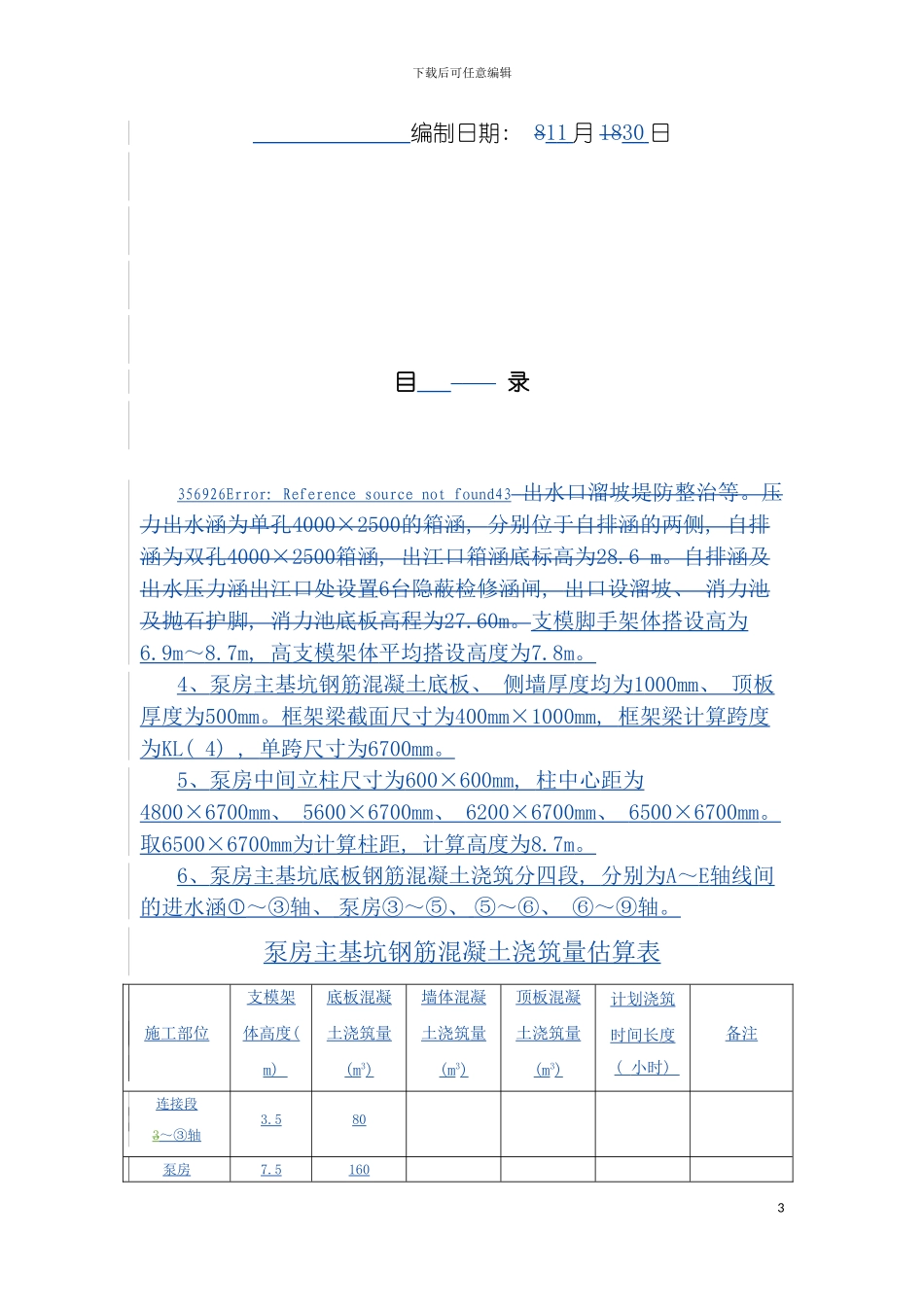

下载后可任意编辑泵站主基坑高支模专项施工方案通过专家论证修改1下载后可任意编辑长沙市光达排渍泵站工程模板及脚手架工程主基坑高支模专项施工方案 编 制: 审 批: 审 核: 编制单位: 湖南望新建设集团股份有限公司2下载后可任意编辑 编制日期: 811 月 1830 日目 录356926Error: Reference source not found43 出水口溜坡堤防整治等。压力出水涵为单孔4000×2500的箱涵, 分别位于自排涵的两侧, 自排涵为双孔4000×2500箱涵, 出江口箱涵底标高为28.6 m。自排涵及出水压力涵出江口处设置6台隐蔽检修涵闸, 出口设溜坡、 消力池及抛石护脚, 消力池底板高程为27.60m。支模脚手架体搭设高为6.9m～8.7m, 高支模架体平均搭设高度为7.8m。4 、 泵房主基坑钢筋混凝土底板、 侧墙厚度均为1000mm、 顶板厚度为500mm。框架梁截面尺寸为400mm×1000mm, 框架梁计算跨度为KL( 4) , 单跨尺寸为6700mm。5 、 泵房中间立柱尺寸为600×600mm, 柱中心距为4800×6700mm、 5600×6700mm、 6200×6700mm、 6500×6700mm。取6500×6700mm为计算柱距, 计算高度为8.7m。6 、 泵房主基坑底板钢筋混凝土浇筑分四段, 分别为A～E轴线间的进水涵～③轴、 泵房③～⑤、 ⑤～⑥、 ⑥～⑨轴。泵房主基坑钢筋混凝土浇筑量估算表施工部位支模架体高度( m) 底板混凝土浇筑量(m3 )墙体混凝土浇筑量(m3 )顶板混凝土浇筑量(m3 )计划浇筑时间长度( 小时) 备注连接段3～③轴3.580泵房7.51603下载后可任意编辑③～⑤轴泵房⑤～⑥轴3.8～8.7120020080020( 底) 15( 顶) 墙砼高按2.5m计算泵房⑥～⑨轴6.9～8.72300300120030( 底) 20( 顶) 墙砼高按2.5m计算27、 相关各责任主体名称建设单位长沙城投国际会展中心投资开发有限公司设计单位长沙市规划设计院有限规划责任公司湖南省水利水电设计讨论院施工单位湖南望新建设集团股份有限公司监理单位湖南长顺项目管理有限公司项目经理何树生总监理工程师陈洁忠技术负责人潘四强专业监理工程师王立新安全员彭俭和安全监理工程师主要特点: 根据《危险性较大的分部分项工程安全管理办法》( 建质[ ]87号) 规定, 本工程属超过规模的大模板工程。一、施工平面布置附后二、施工要求1、 确保模板在使用周期内安全、 稳定、 牢靠, 模板及脚4下载后可任意编辑手架施工前3天, 由项目部安全员彭俭和对施工人员进行安全技术交底, 严格按安全技术操作规程施工, 杜绝安全事故发生。 2、...
