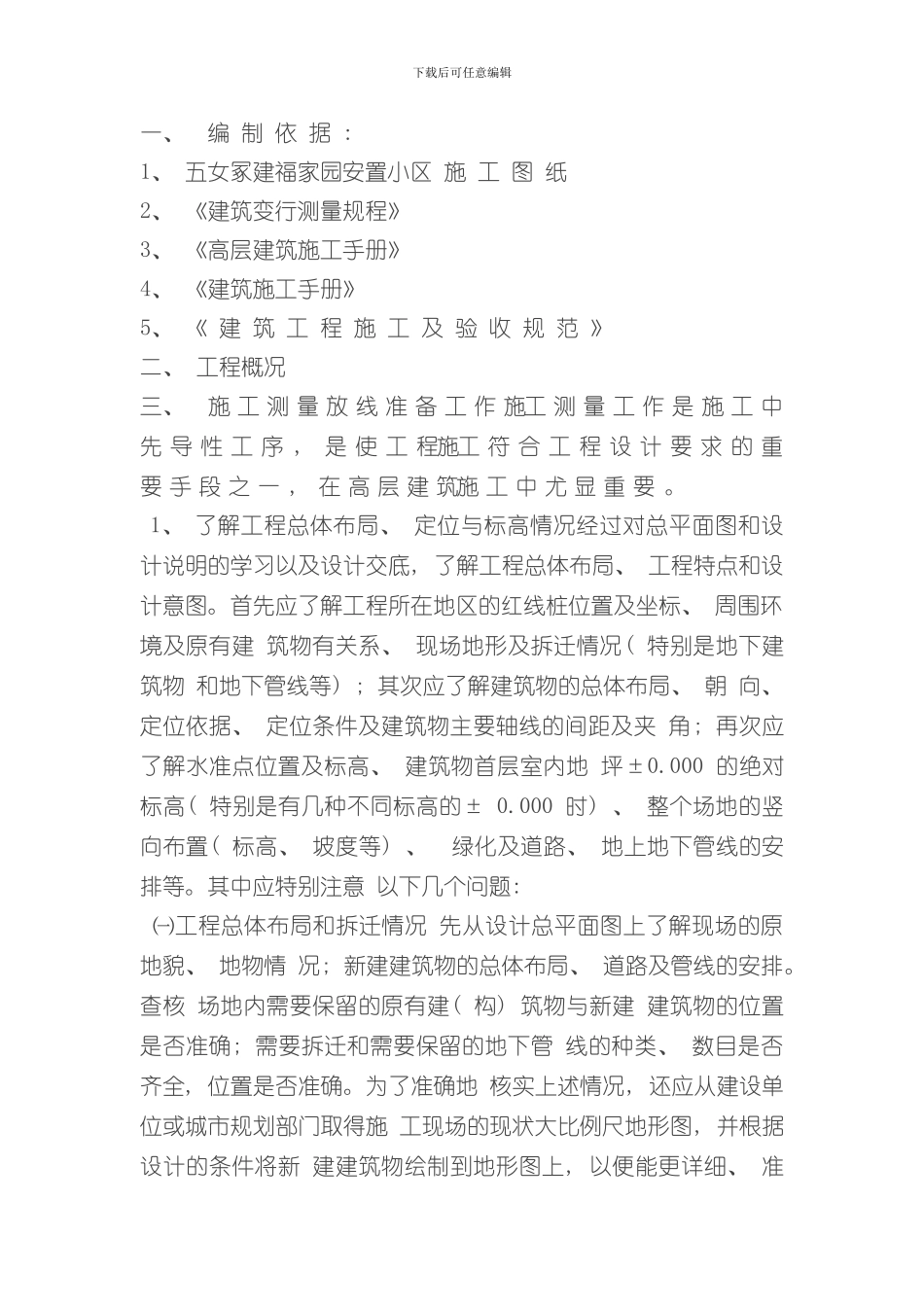

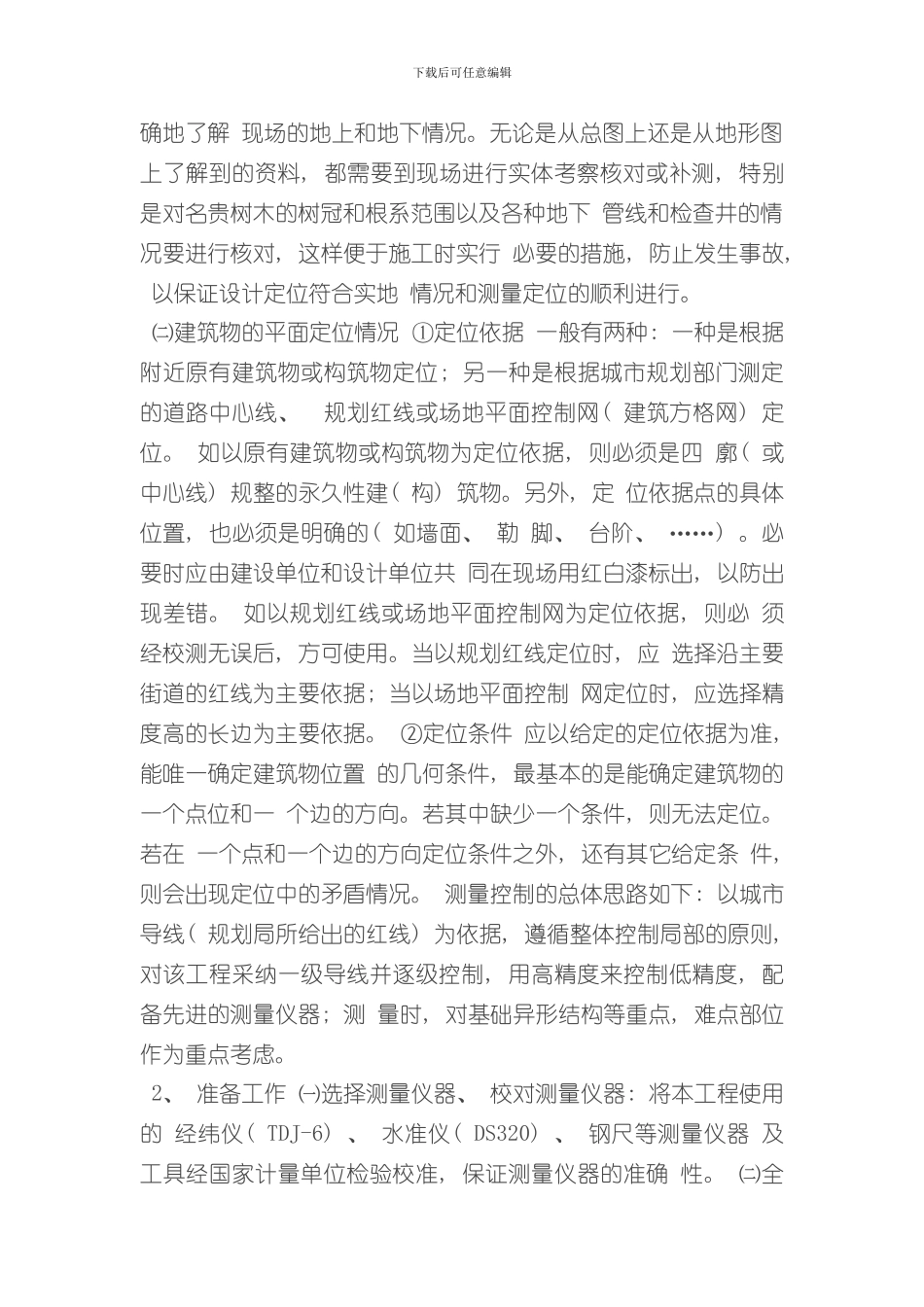

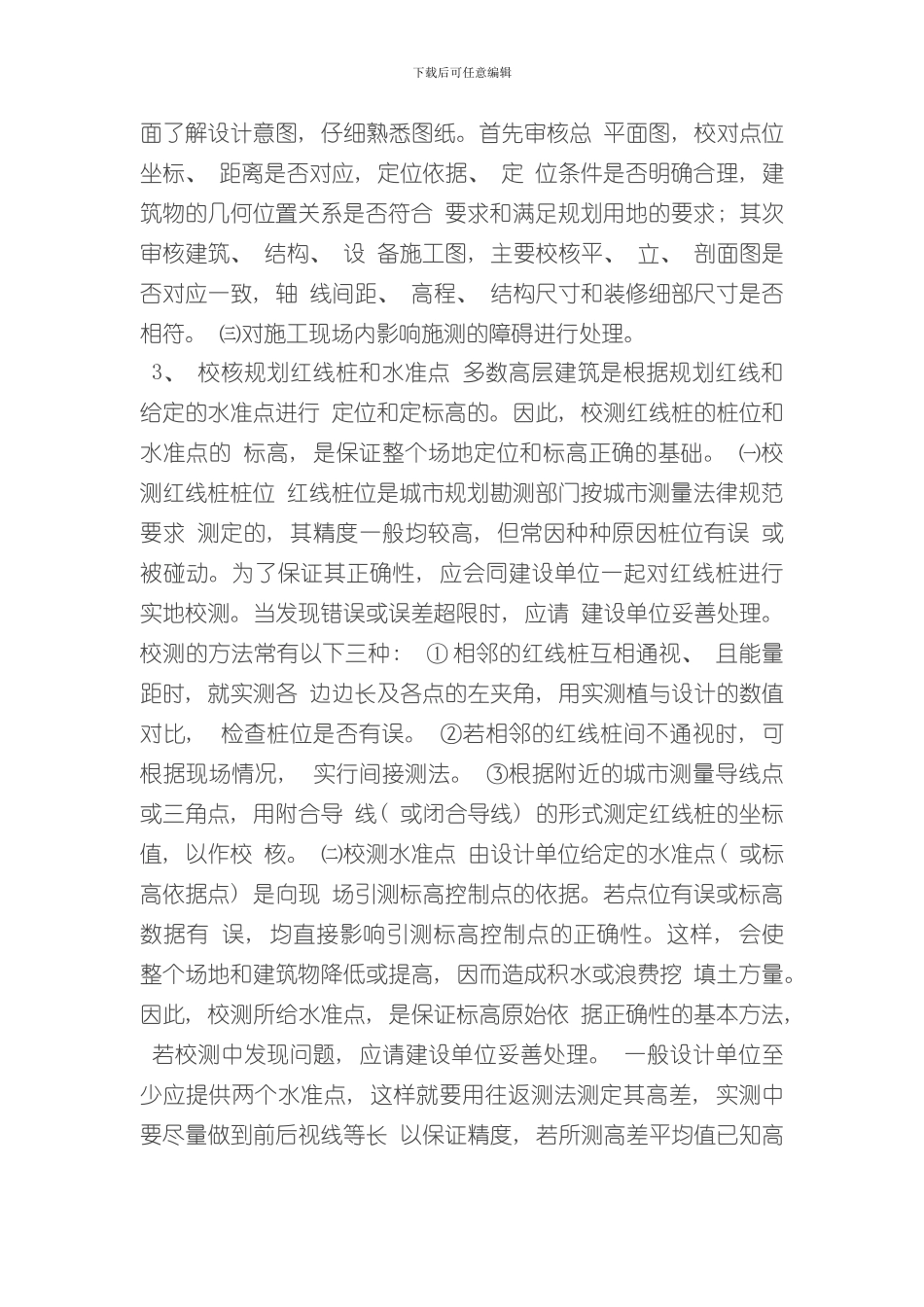

下载后可任意编辑一、 编 制 依 据 : 1、 五女冢建福家园安置小区 施 工 图 纸 2、 《建筑变行测量规程》 3、 《高层建筑施工手册》 4、 《建筑施工手册》 5、 《 建 筑 工 程 施 工 及 验 收 规 范 》 二、 工程概况三、 施 工 测 量 放 线 准 备 工 作 施工 测 量 工 作 是 施 工 中 先 导 性 工 序 , 是 使 工 程施工 符 合 工 程 设 计 要 求 的 重 要 手 段 之 一 , 在 高 层 建 筑施 工 中 尤 显 重 要 。 1、 了解工程总体布局、 定位与标高情况经过对总平面图和设计说明的学习以及设计交底, 了解工程总体布局、 工程特点和设计意图。首先应了解工程所在地区的红线桩位置及坐标、 周围环境及原有建 筑物有关系、 现场地形及拆迁情况( 特别是地下建筑物 和地下管线等) ; 其次应了解建筑物的总体布局、 朝 向、 定位依据、 定位条件及建筑物主要轴线的间距及夹 角; 再次应了解水准点位置及标高、 建筑物首层室内地 坪±0.000 的绝对标高( 特别是有几种不同标高的± 0.000 时) 、 整个场地的竖向布置( 标高、 坡度等) 、 绿化及道路、 地上地下管线的安排等。其中应特别注意 以下几个问题: ㈠工程总体布局和拆迁情况 先从设计总平面图上了解现场的原地貌、 地物情 况; 新建建筑物的总体布局、 道路及管线的安排。查核 场地内需要保留的原有建( 构) 筑物与新建 建筑物的位置是否准确; 需要拆迁和需要保留的地下管 线的种类、 数目是否齐全, 位置是否准确。为了准确地 核实上述情况, 还应从建设单位或城市规划部门取得施 工现场的现状大比例尺地形图, 并根据设计的条件将新 建建筑物绘制到地形图上, 以便能更详细、 准下载后可任意编辑确地了解 现场的地上和地下情况。无论是从总图上还是从地形图 上了解到的资料, 都需要到现场进行实体考察核对或补测, 特别是对名贵树木的树冠和根系范围以及各种地下 管线和检查井的情况要进行核对, 这样便于施工时实行 必要的措施, 防止发生事故, 以保证设计定位符合实地 情况和测量定位的顺利进行。 ㈡建筑物的平面定位情况 ①定位依据 一般有两种: 一种是根据附近原有建筑物或构筑物定位; 另一种是根据城市规划部门测定的道路中心线、 规划红线或场地平面控制网( 建筑方格网) 定位。 如以原有建筑物或构筑物为定位依据, 则必须是四 ...
