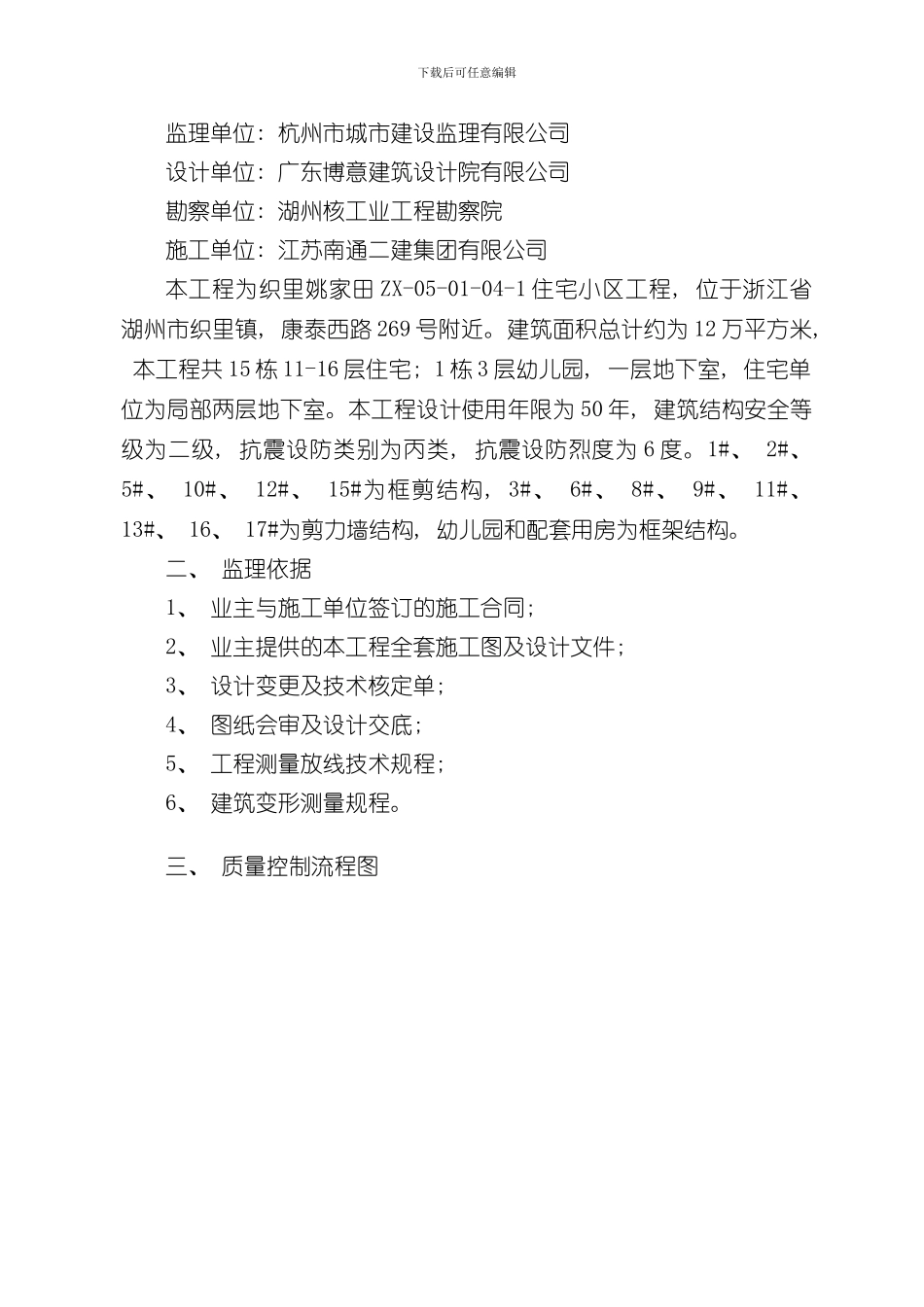

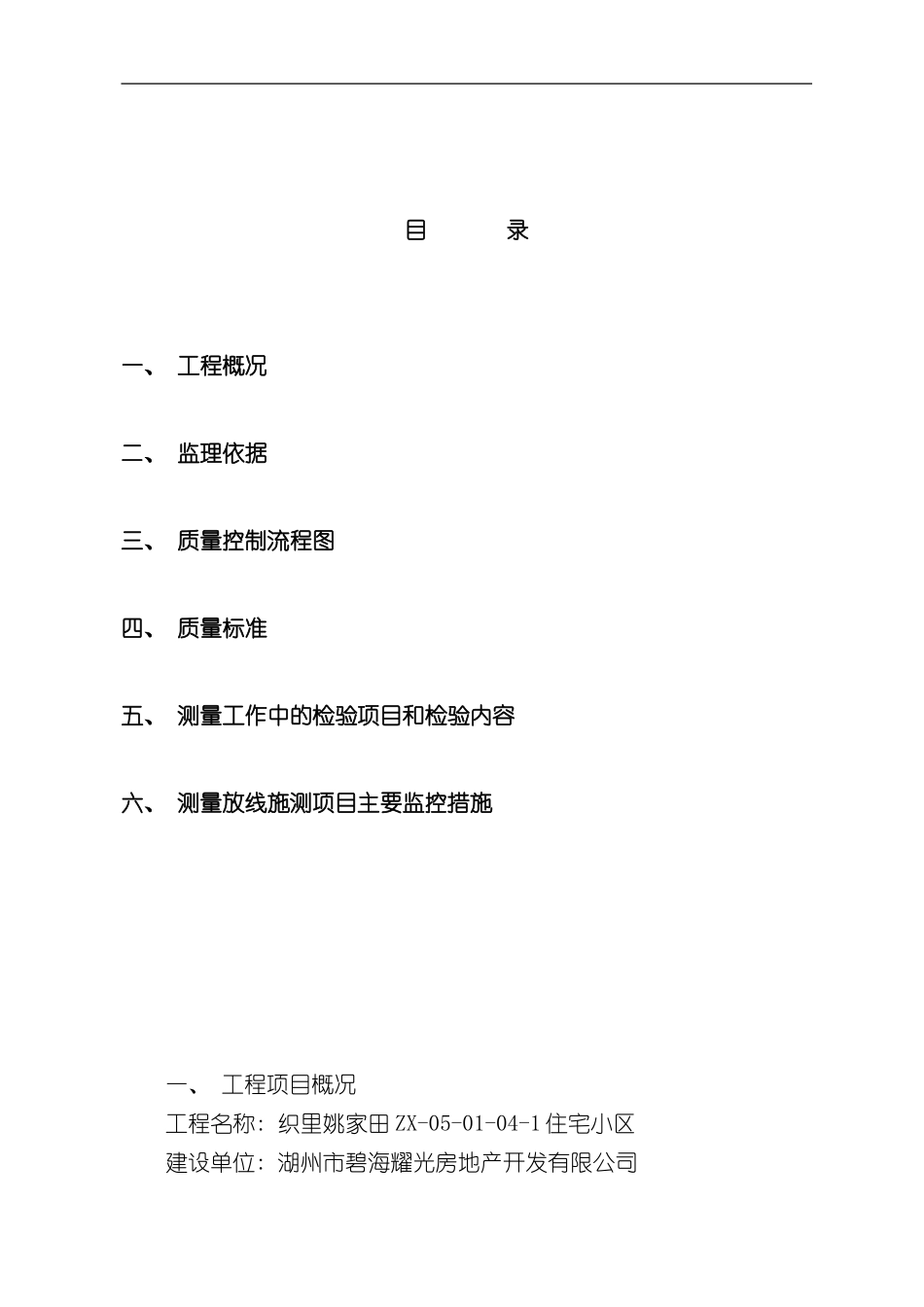

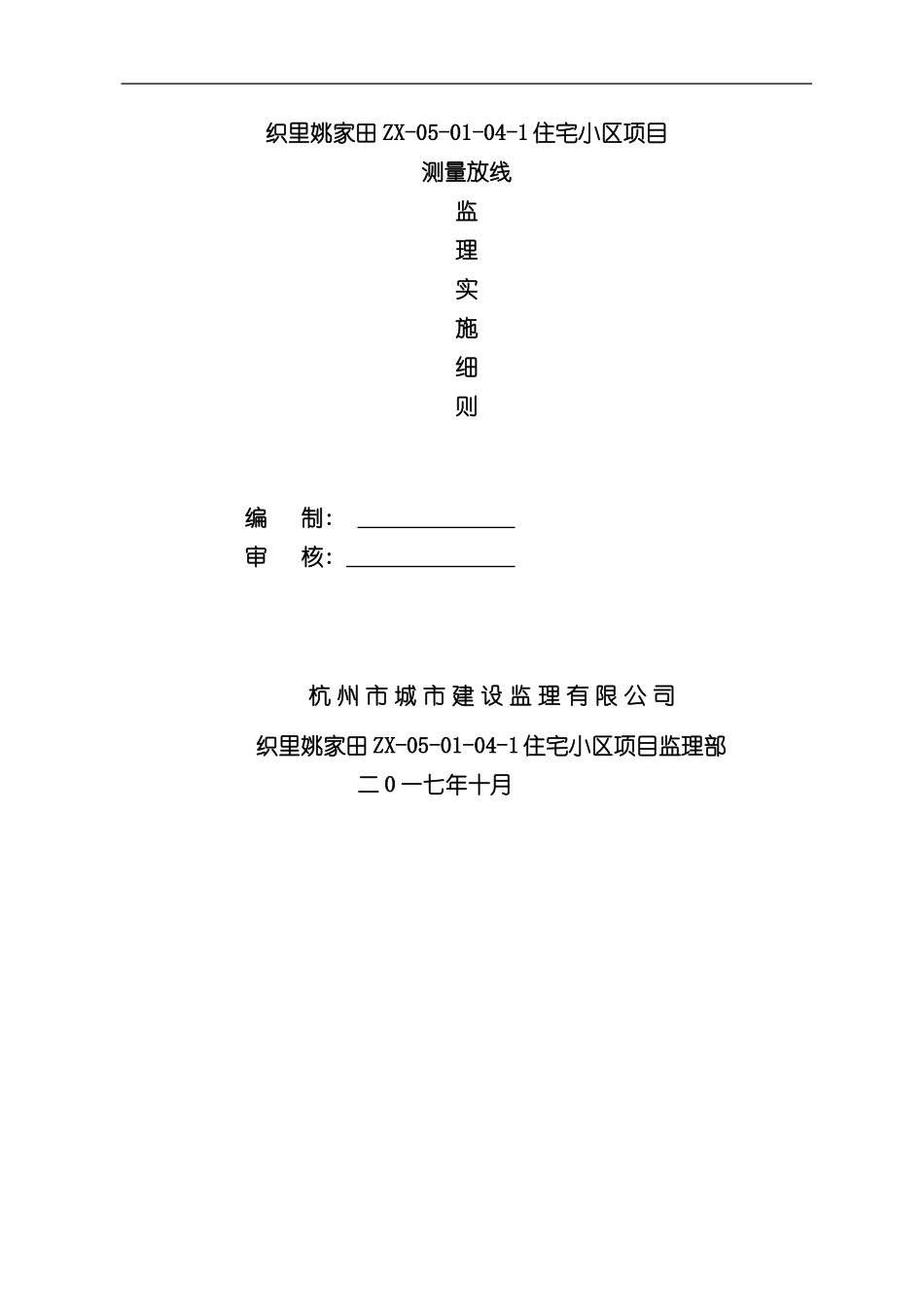

织里姚家田 ZX-05-01-04-1 住宅小区项目测量放线监理实施细则编 制: 审 核: 杭 州 市 城 市 建 设 监 理 有 限 公 司织里姚家田 ZX-05-01-04-1 住宅小区项目监理部 二 0 一七年十月目 录一、 工程概况二、 监理依据三、 质量控制流程图四、 质量标准五、 测量工作中的检验项目和检验内容六、 测量放线施测项目主要监控措施一、 工程项目概况工程名称: 织里姚家田 ZX-05-01-04-1 住宅小区建设单位: 湖州市碧海耀光房地产开发有限公司下载后可任意编辑监理单位: 杭州市城市建设监理有限公司设计单位: 广东博意建筑设计院有限公司勘察单位: 湖州核工业工程勘察院 施工单位: 江苏南通二建集团有限公司本工程为织里姚家田 ZX-05-01-04-1 住宅小区工程, 位于浙江省湖州市织里镇, 康泰西路 269 号附近。建筑面积总计约为 12 万平方米, 本工程共 15 栋 11-16 层住宅; 1 栋 3 层幼儿园, 一层地下室, 住宅单位为局部两层地下室。本工程设计使用年限为 50 年, 建筑结构安全等级为二级, 抗震设防类别为丙类, 抗震设防烈度为 6 度。1#、 2#、 5#、 10#、 12#、 15#为框剪结构, 3#、 6#、 8#、 9#、 11#、 13#、 16、 17#为剪力墙结构, 幼儿园和配套用房为框架结构。二、 监理依据1、 业主与施工单位签订的施工合同; 2、 业主提供的本工程全套施工图及设计文件; 3、 设计变更及技术核定单; 4、 图纸会审及设计交底; 5、 工程测量放线技术规程; 6、 建筑变形测量规程。三、 质量控制流程图下载后可任意编辑四、 质量标准1、 测量仪器、 机具等须按计量检测有关规定按时送达专业校工程测量放线方案专业测量员测量机具专业技能、 证件仪器性能监理审核监理审核建筑物定位放线各楼层、 各部位测量放线施工单位自检、 互检施工单位自检、 互检甲方、 监理单位复检甲方、 监理单位复检规划局验线下道工序施工合格合格合格不 合 格整改不 合格 整不 合格 整不 合 格整改合格下载后可任意编辑验部门定期校验, 校验合格后方可在工程上使用。2、 同期, 同楼层、 同次测量作业中必须使用同一套测量仪器, 不得中途转换。3、 专业测量作业人员必须固定, 并负责测量成果的整理和验评。4、 施测前, 必须先对施测基准点进行校核。5、 建筑物定位轴线桩及其控制桩( 引桩) , 永久性水准点, 观测点( 转点) 必须妥善保护, 不能因外界条件的影响而发...
