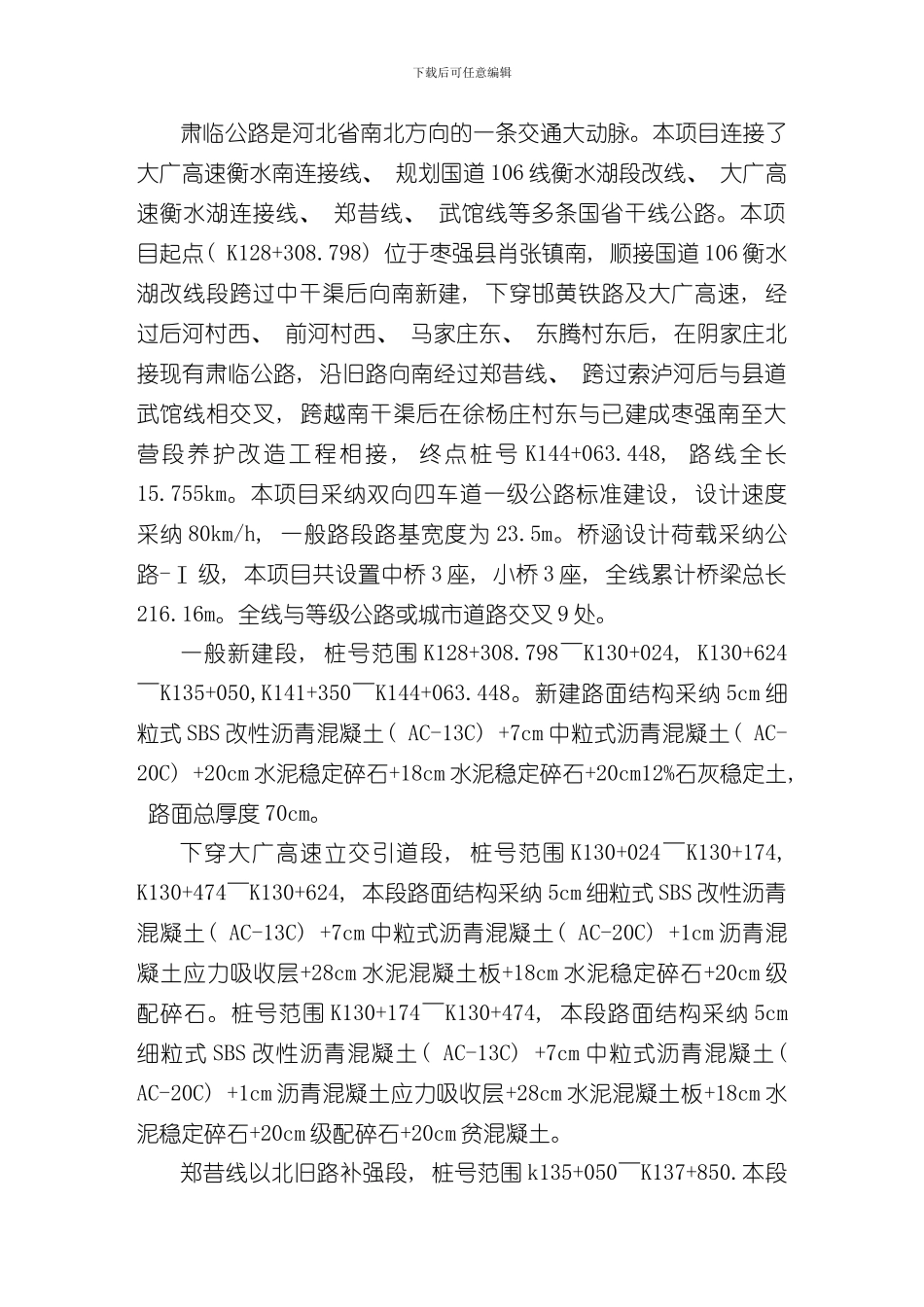

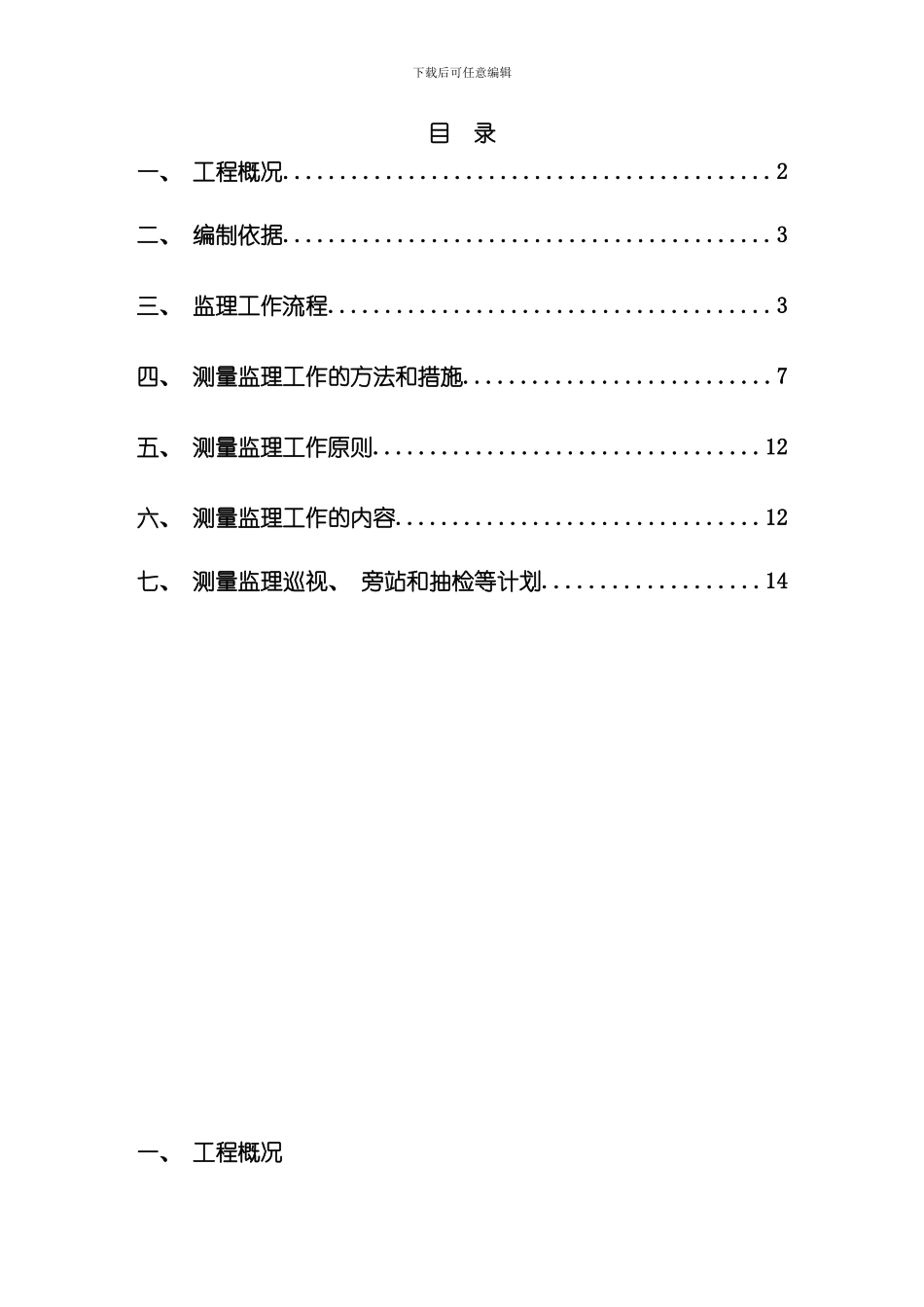

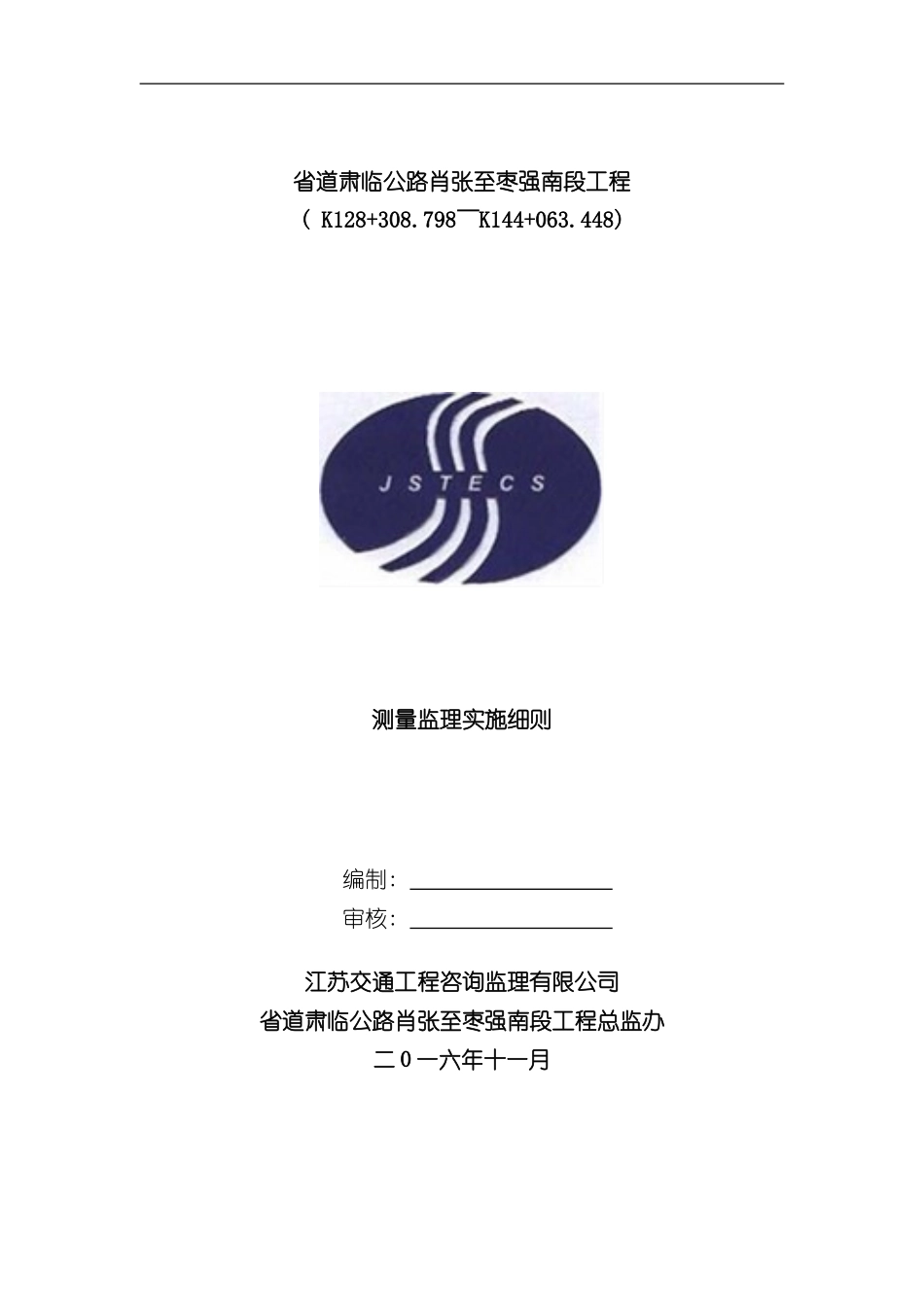

省道肃临公路肖张至枣强南段工程( K128+308.798～K144+063.448) 测量监理实施细则编制: 审核: 江苏交通工程咨询监理有限公司省道肃临公路肖张至枣强南段工程总监办二 0 一六年十一月下载后可任意编辑目 录一、 工程概况...........................................2二、 编制依据...........................................3三、 监理工作流程.......................................3四、 测量监理工作的方法和措施...........................7五、 测量监理工作原则..................................12六、 测量监理工作的内容................................12七、 测量监理巡视、 旁站和抽检等计划...................14一、 工程概况下载后可任意编辑肃临公路是河北省南北方向的一条交通大动脉。本项目连接了大广高速衡水南连接线、 规划国道 106 线衡水湖段改线、 大广高速衡水湖连接线、 郑昔线、 武馆线等多条国省干线公路。本项目起点( K128+308.798) 位于枣强县肖张镇南, 顺接国道 106 衡水湖改线段跨过中干渠后向南新建, 下穿邯黄铁路及大广高速, 经过后河村西、 前河村西、 马家庄东、 东腾村东后, 在阴家庄北接现有肃临公路, 沿旧路向南经过郑昔线、 跨过索泸河后与县道武馆线相交叉, 跨越南干渠后在徐杨庄村东与已建成枣强南至大营段养护改造工程相接 , 终点桩号 K144+063.448, 路线全长15.755km。本项目采纳双向四车道一级公路标准建设, 设计速度采纳 80km/h, 一般路段路基宽度为 23.5m。桥涵设计荷载采纳公路-Ⅰ 级, 本项目共设置中桥 3 座, 小桥 3 座, 全线累计桥梁总长216.16m。全线与等级公路或城市道路交叉 9 处。一般新建段, 桩号范围 K128+308.798～K130+024, K130+624～K135+050,K141+350～K144+063.448。新建路面结构采纳 5cm 细粒式 SBS 改性沥青混凝土( AC-13C) +7cm 中粒式沥青混凝土( AC-20C) +20cm 水泥稳定碎石+18cm 水泥稳定碎石+20cm12%石灰稳定土, 路面总厚度 70cm。下穿大广高速立交引道段, 桩号范围 K130+024～K130+174, K130+474～K130+624, 本段路面结构采纳 5cm 细粒式 SBS 改性沥青混凝土( AC-13C) +7cm 中粒式沥青混凝土( AC-20C) +1cm 沥青混凝土应力吸收层+28cm 水泥混凝土板+18cm 水泥稳定碎石+20cm 级配碎石。桩号范围 K130+174～K130+474, 本段路面结构采纳 5cm细粒式 SBS 改性沥青混凝土( ...
