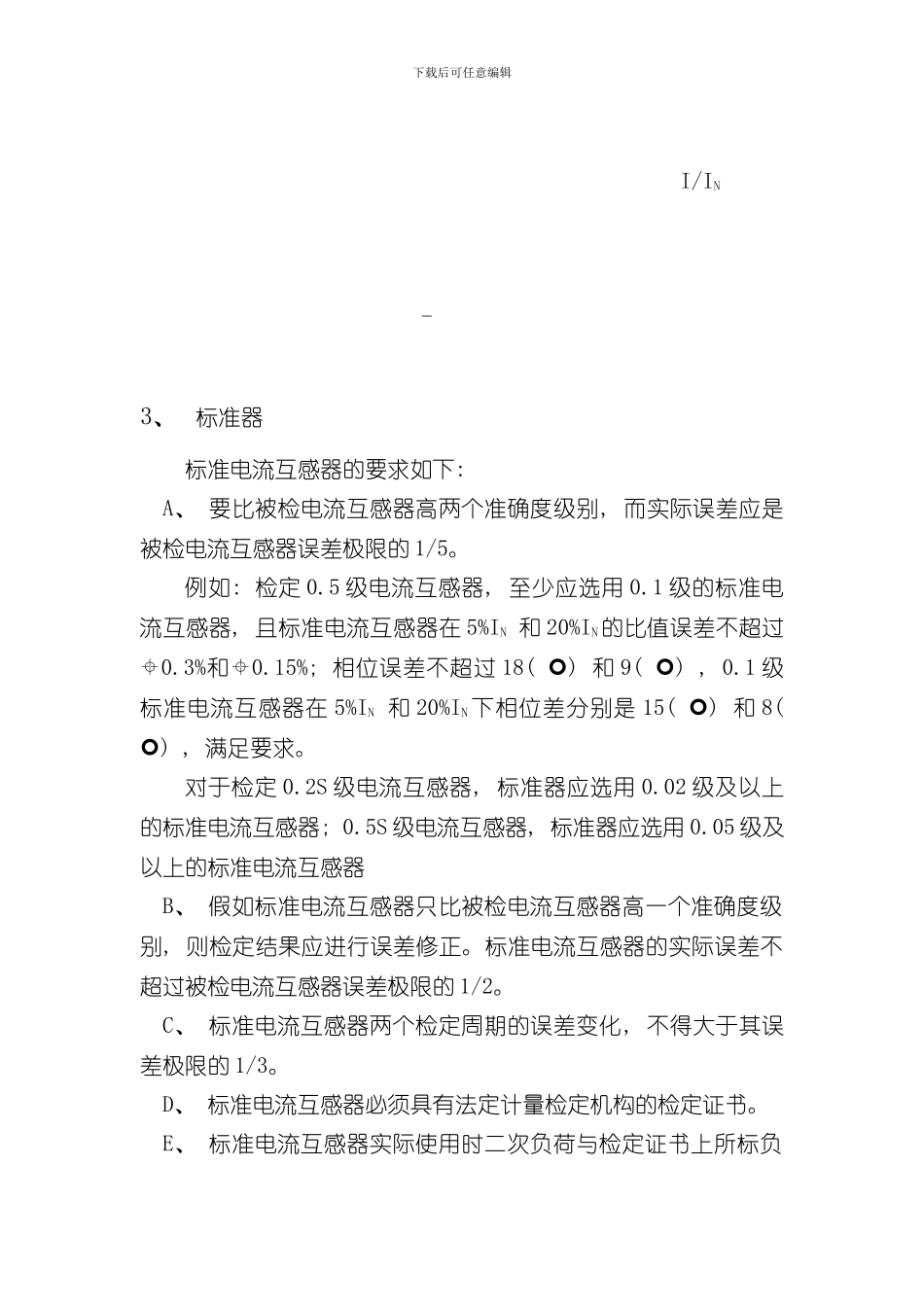

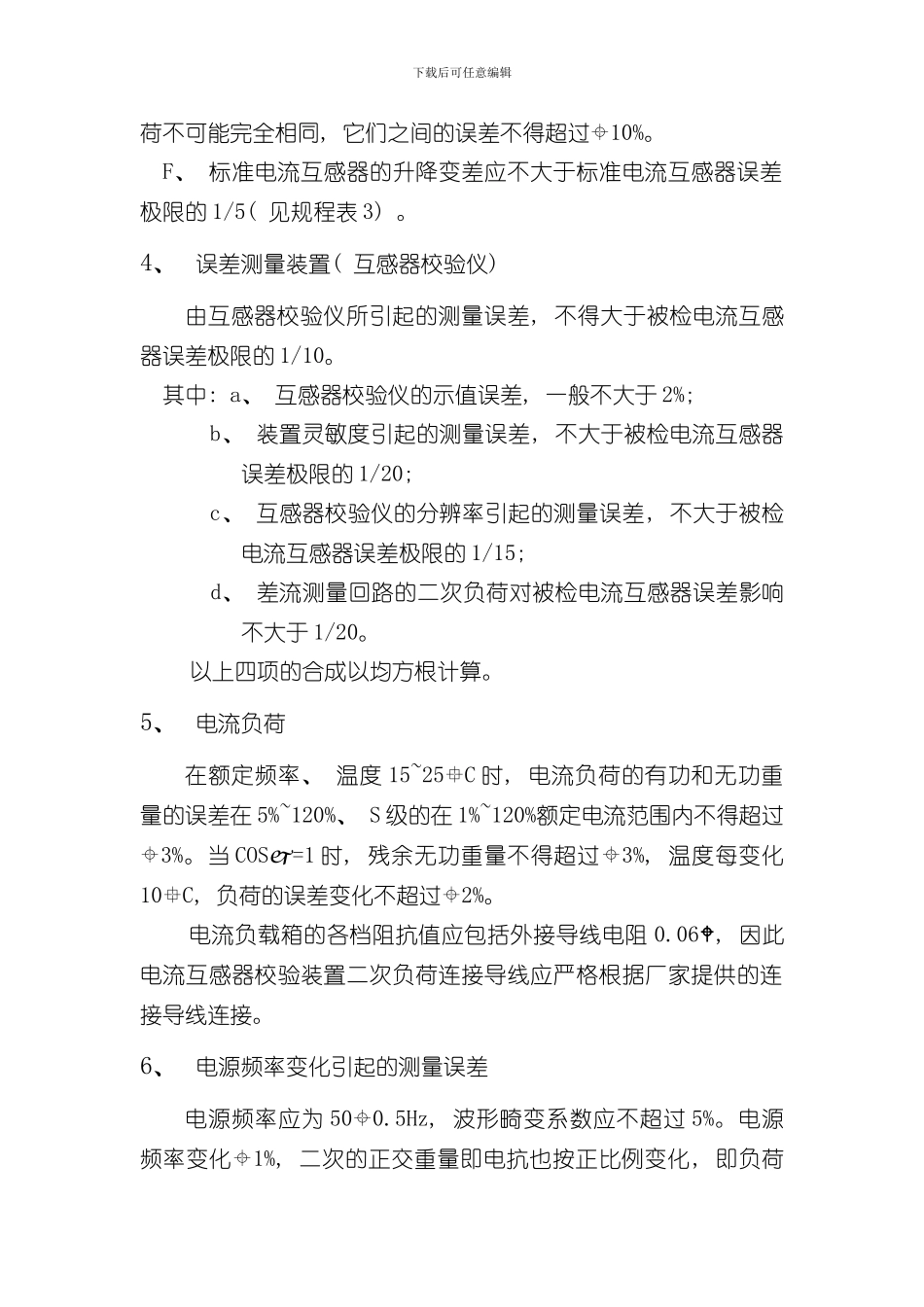

下载后可任意编辑测量用电流互感器检定规程1、适用范围额定频率: 50Hz; 等级: 0.001~1 级: 对象: 测量用电流互感器。2、技术要求2、 1 误差表示比值差: 对 0.005~0.001 级采纳 10-6表示; 对 0.01 级及以下采纳%表示。相位差: 对 0.005~0.001 级采纳( 10-6rad, 即弧度) 表示; 对 0.01 级及以下采纳( , 即分) 表示。换算关系: 弧度=180; 1=60( ) 1 rad( 弧度) =100 crad( 厘弧度) ==3438( ) 2、 2 误差规定误 差 必 须 在 额 定 频 率 、 额 定 功 率 因 数 和 额 定 负 荷 的25%~100%之间才有意义。对于”S”级互感器, 额定二次电流必须为 5A, 本规程规定的误差极限才有意义。假如二次电流为 1A, 则其”S”级无意义。下限负荷规定: 额定负荷的 1/4, 但对于额定二次电流为5A、 额定负荷为 5VA 的互感器, 下限负荷为 2.5VA, 有的互感器在名牌上特别规定下限负荷为 3.75VA。2．3 互感器的实际误差不应超过误差极限值连线所形成的折线范围。 +下载后可任意编辑 I/IN -3、标准器标准电流互感器的要求如下: A、 要比被检电流互感器高两个准确度级别, 而实际误差应是被检电流互感器误差极限的 1/5。例如: 检定 0.5 级电流互感器, 至少应选用 0.1 级的标准电流互感器, 且标准电流互感器在 5%IN 和 20%IN的比值误差不超过0.3%和0.15%; 相位误差不超过 18( ) 和 9( ) , 0.1 级标准电流互感器在 5%IN 和 20%IN 下相位差分别是 15( ) 和 8( ) , 满足要求。对于检定 0.2S 级电流互感器, 标准器应选用 0.02 级及以上的标准电流互感器; 0.5S 级电流互感器, 标准器应选用 0.05 级及以上的标准电流互感器B、 假如标准电流互感器只比被检电流互感器高一个准确度级别, 则检定结果应进行误差修正。标准电流互感器的实际误差不超过被检电流互感器误差极限的 1/2。C、 标准电流互感器两个检定周期的误差变化, 不得大于其误差极限的 1/3。 D、 标准电流互感器必须具有法定计量检定机构的检定证书。E、 标准电流互感器实际使用时二次负荷与检定证书上所标负下载后可任意编辑荷不可能完全相同, 它们之间的误差不得超过10%。F、 标准电流互感器的升降变差应不大于标准电流互感器误差极限的 1/5( 见规程表 3) 。4、误差测量装置( 互感器校验仪) 由互感器校验仪所引起的测量误差, 不得大于被检电流...
