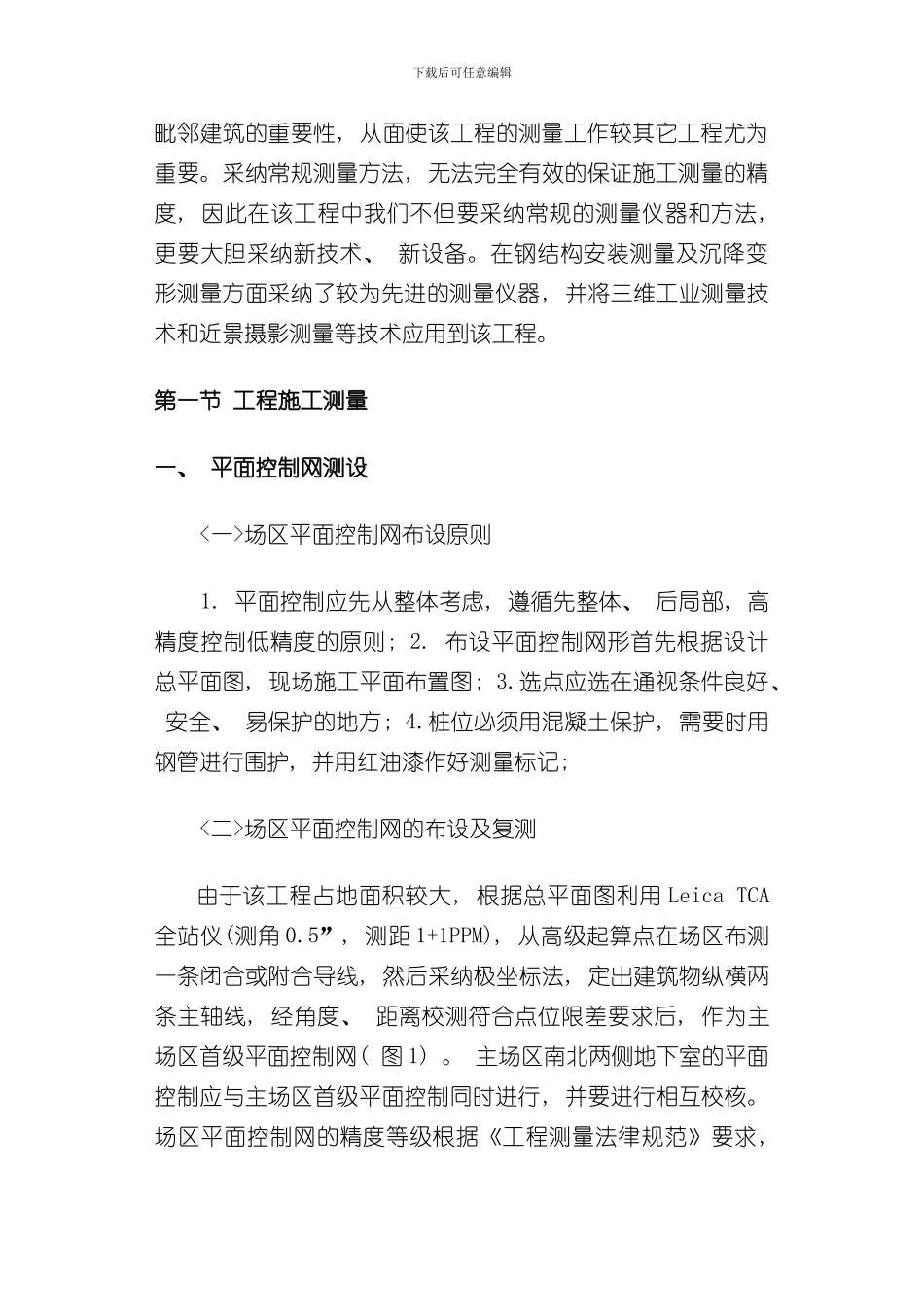

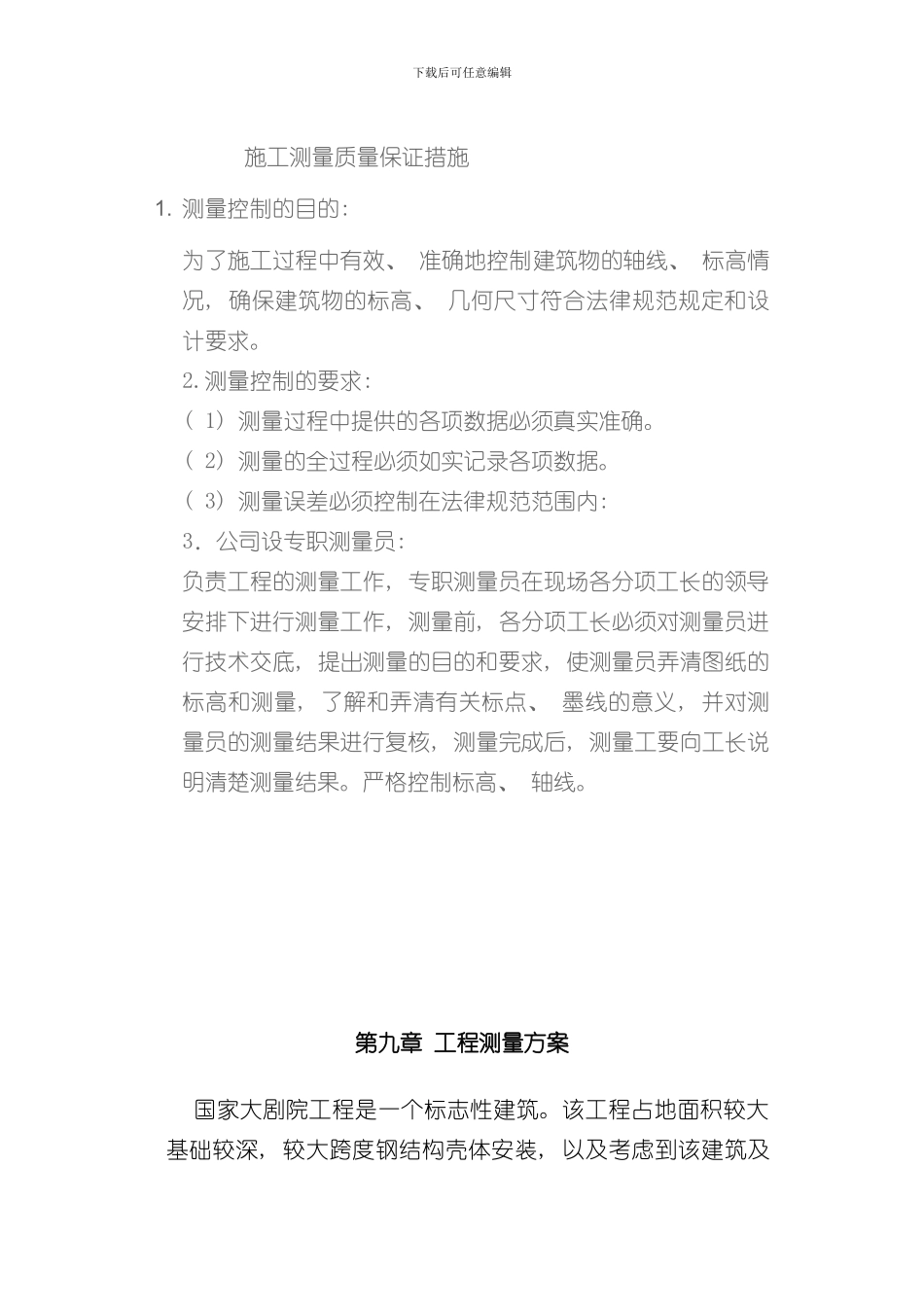

下载后可任意编辑施工测量质量保证措施1. 测量控制的目的: 为了施工过程中有效、 准确地控制建筑物的轴线、 标高情况, 确保建筑物的标高、 几何尺寸符合法律规范规定和设计要求。2.测量控制的要求: ( 1) 测量过程中提供的各项数据必须真实准确。( 2) 测量的全过程必须如实记录各项数据。( 3) 测量误差必须控制在法律规范范围内: 3．公司设专职测量员: 负责工程的测量工作, 专职测量员在现场各分项工长的领导安排下进行测量工作, 测量前, 各分项工长必须对测量员进行技术交底, 提出测量的目的和要求, 使测量员弄清图纸的标高和测量, 了解和弄清有关标点、 墨线的意义, 并对测量员的测量结果进行复核, 测量完成后, 测量工要向工长说明清楚测量结果。严格控制标高、 轴线。第九章 工程测量方案国家大剧院工程是一个标志性建筑。该工程占地面积较大 基础较深, 较大跨度钢结构壳体安装, 以及考虑到该建筑及下载后可任意编辑毗邻建筑的重要性, 从面使该工程的测量工作较其它工程尤为重要。采纳常规测量方法, 无法完全有效的保证施工测量的精度, 因此在该工程中我们不但要采纳常规的测量仪器和方法, 更要大胆采纳新技术、 新设备。在钢结构安装测量及沉降变形测量方面采纳了较为先进的测量仪器, 并将三维工业测量技术和近景摄影测量等技术应用到该工程。第一节 工程施工测量一、 平面控制网测设 <一>场区平面控制网布设原则 1. 平面控制应先从整体考虑, 遵循先整体、 后局部, 高精度控制低精度的原则; 2. 布设平面控制网形首先根据设计总平面图, 现场施工平面布置图; 3.选点应选在通视条件良好、 安全、 易保护的地方; 4.桩位必须用混凝土保护, 需要时用钢管进行围护, 并用红油漆作好测量标记; <二>场区平面控制网的布设及复测由于该工程占地面积较大, 根据总平面图利用 Leica TCA 全站仪(测角 0.5”, 测距 1+1PPM), 从高级起算点在场区布测一条闭合或附合导线, 然后采纳极坐标法, 定出建筑物纵横两条主轴线, 经角度、 距离校测符合点位限差要求后, 作为主场区首级平面控制网( 图 1) 。 主场区南北两侧地下室的平面控制应与主场区首级平面控制同时进行, 并要进行相互校核。场区平面控制网的精度等级根据《工程测量法律规范》要求, 下载后可任意编辑控制网的技术指标必须符合表 1 的规定。 表 1 等 级测角中误差( ″)边长相对中误差一 级±51/30000<三>建筑物的平面控制...
