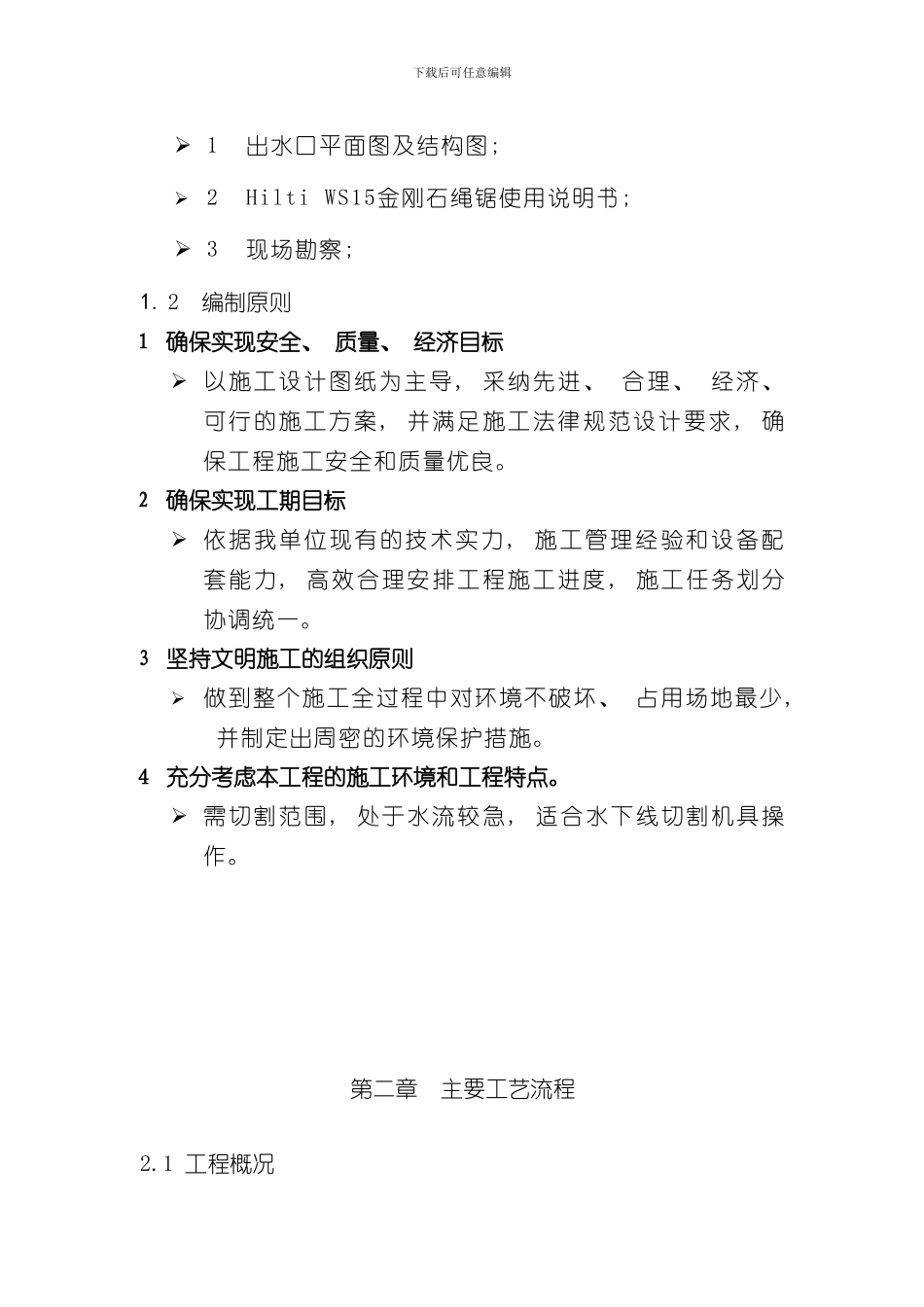

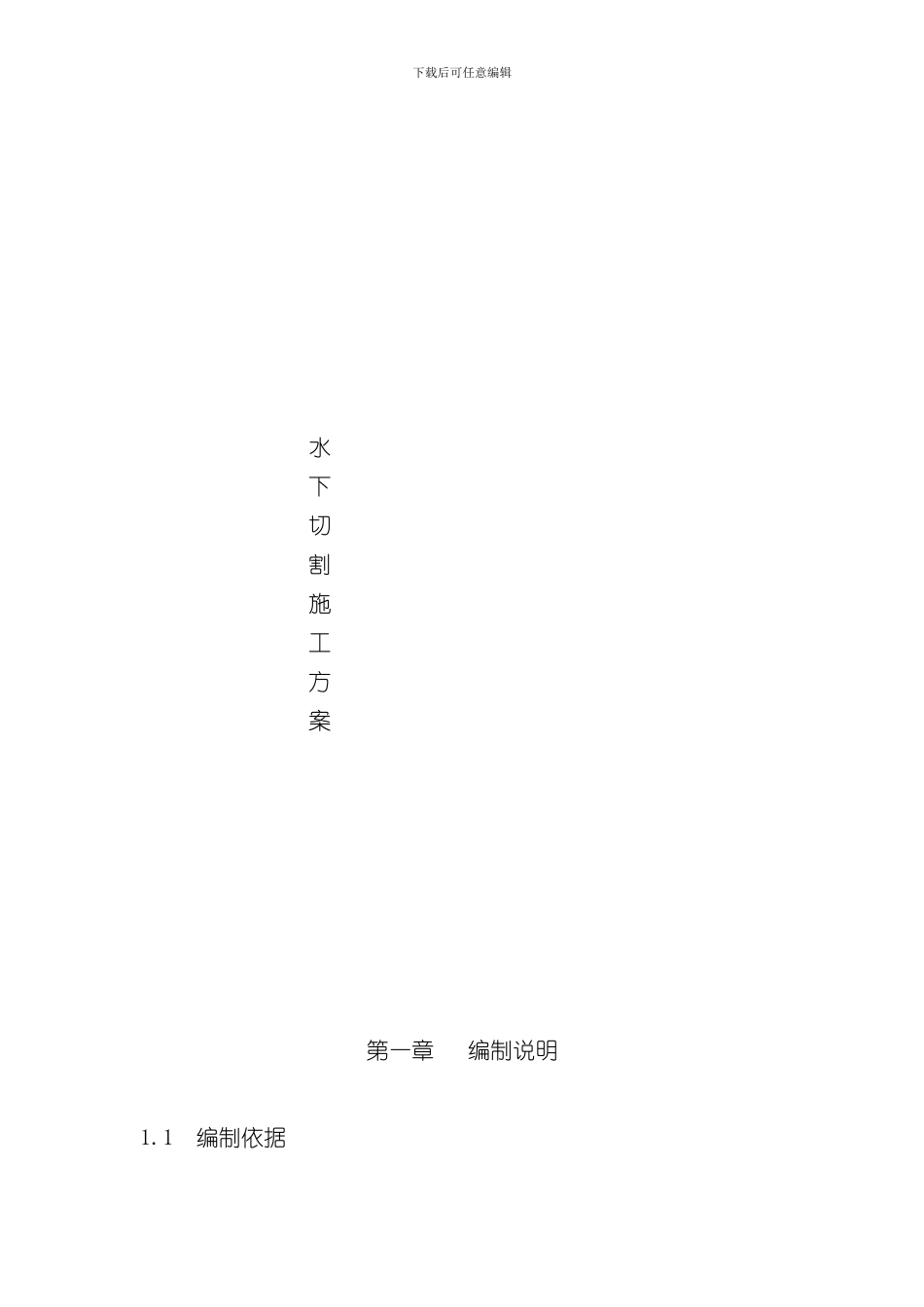

下载后可任意编辑水下切割施工方案第一章 编制说明1.1 编制依据下载后可任意编辑 1 出水口平面图及结构图;  2 Hilti WS15金刚石绳锯使用说明书;  3 现场勘察; 1. 2 编制原则1 确保实现安全、 质量、 经济目标 以施工设计图纸为主导, 采纳先进、 合理、 经济、 可行的施工方案, 并满足施工法律规范设计要求, 确保工程施工安全和质量优良。2 确保实现工期目标 依据我单位现有的技术实力, 施工管理经验和设备配套能力, 高效合理安排工程施工进度, 施工任务划分协调统一。3 坚持文明施工的组织原则 做到整个施工全过程中对环境不破坏、 占用场地最少, 并制定出周密的环境保护措施。4 充分考虑本工程的施工环境和工程特点。 需切割范围, 处于水流较急, 适合水下线切割机具操作。第二章 主要工艺流程2.1 工程概况下载后可任意编辑 因出水口流量低, 需将图纸标定范围内已浇注的混凝土墙体, 局部水下切割拆除, 并在新开出水口切割好的前提下, 将新的拦污栅, 在规定范围安装好。并做好管道检查及相关摄像工作。2.2 施工流程  施工准备→施工围挡及安全标识设置→支撑脚手架搭设→划线定位→水钻钻孔及绳锯切割→水下安装→水下检查摄像→清理场地、 2.3 工程规模本工程的工程数量包括:  局部脚手架搭设;  金刚石绳锯切割;  水钻钻孔;  水下吊装;  水下摄像;  现场清理。2.4 水下切割施工工艺  根据现场勘察确定, 作业环境可采纳金刚石绳锯辅以水 钻 切 割 分 块 的 方 式 进 行 。 切 割 砼 块 的 体 积 为 : 2.5M×2.2M×0.3M。切除的位置线详见切割示意图。本方案的作业流程如下: 2.4.1 进场施工前之准备 首先进行施工机具的调试与人员的入场安全教育 , 落实施工所需电源、 水源以及库房及人员办公、 住宿条件。在现场搭设局部脚手架 , 管顶及管脚用木方作垫。2.4.2 安全/危险/工作区域警示与维护下载后可任意编辑 在拆除范围专业人员监护, 救生衣、 安全帽等防护用具全部到位。 2.4.3 脚手架安装2.4.4 切割范围放样 依据施工图纸现场放样, 并经业主及监理确认。切割路线规划为: 对于出水口墙板, 以 2.2m~2.5m 见方为一个切割单元, 厚度约为 0.3m。依据上述原则, 在实际切割范围内 , 依序标注切割路线。2.4.5 绳锯安装与操作 根据切割路线, 每隔 2—3m 用水钻钻一 Φ55 的透孔, ...
