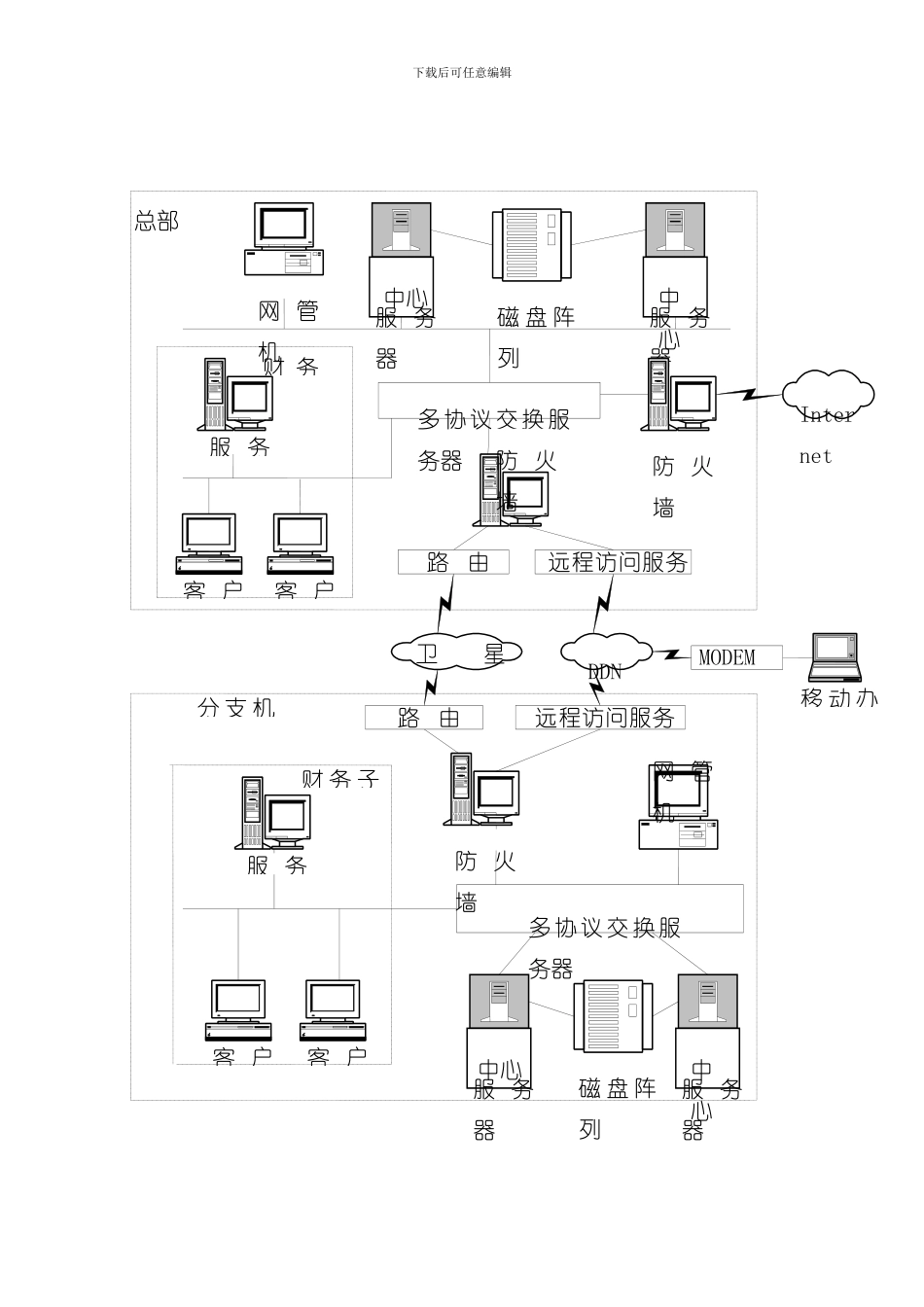

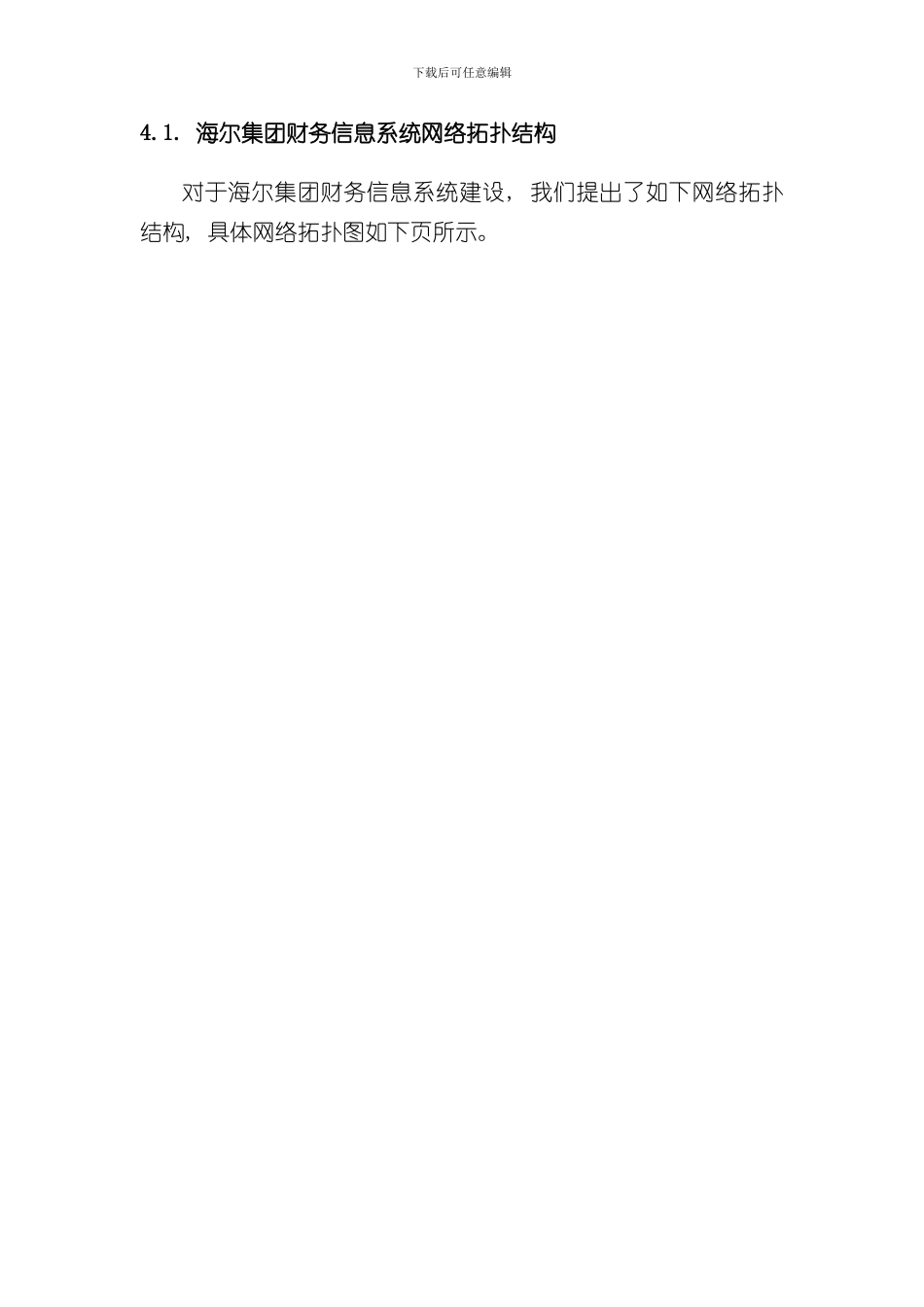

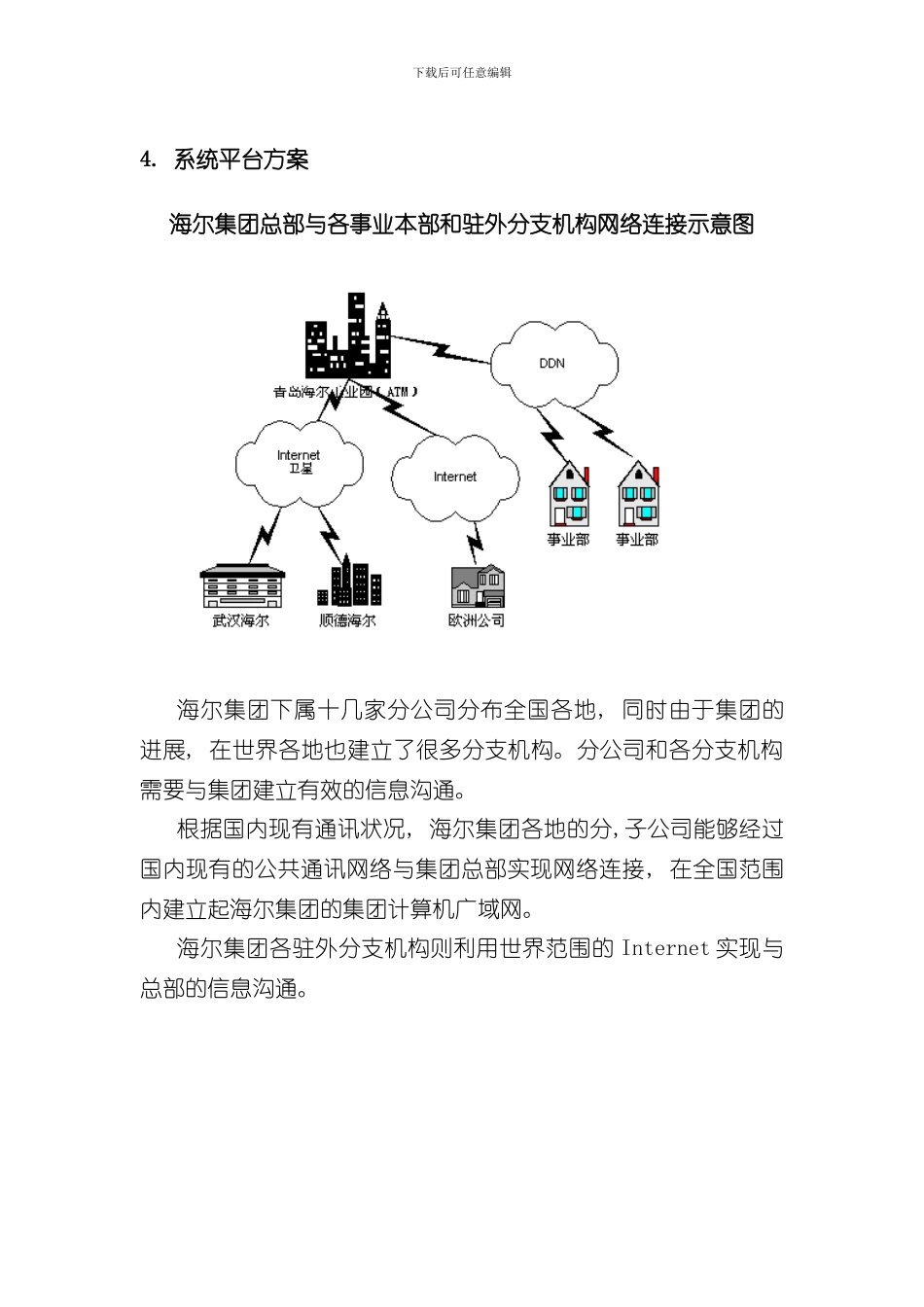

下载后可任意编辑4. 系统平台方案海尔集团总部与各事业本部和驻外分支机构网络连接示意图海尔集团下属十几家分公司分布全国各地, 同时由于集团的进展, 在世界各地也建立了很多分支机构。分公司和各分支机构需要与集团建立有效的信息沟通。根据国内现有通讯状况, 海尔集团各地的分,子公司能够经过国内现有的公共通讯网络与集团总部实现网络连接, 在全国范围内建立起海尔集团的集团计算机广域网。海尔集团各驻外分支机构则利用世界范围的 Internet 实现与总部的信息沟通。下载后可任意编辑4.1. 海尔集团财务信息系统网络拓扑结构对于海尔集团财务信息系统建设, 我们提出了如下网络拓扑结构, 具体网络拓扑图如下页所示。下载后可任意编辑中心 服 务器多 协 议 交 换 服务器中心服 务器网 管机防 火墙Internet防 火墙磁 盘 阵列中心服 务器多 协 议 交 换 服务器中心服 务器网 管机防 火墙磁 盘 阵列DDN路 由器远程访问服务器MODEM移 动 办卫星星,PSDN路 由器远程访问服务器服 务客 户客 户服 务客 户客 户财 务财 务 子分 支 机总部下载后可任意编辑4.1.1 各部分主要结构及功能1、 总部财务信息处理中心: 设置两台中心服务器( 高可靠性集群, 可放在电脑部) , 作为总部的中心数据服务器、 应用服务器和 Web 服务器, 并配置磁带机进行数据备份。总部财务子网客户机负责人机交互, 完成数据的录入、 查询等界面操作。财务信息系统还包括网管机, 用于系统维护人员进行网络管理及系统维护。( 由于数据量大, 建议使用 UNIX 系统) 。2、 事业本部财务子网: 根据需要设置两台中心服务器及磁带机, 保证大业务量的及时处理。网络服务器及若干客户机组成, 完成相应分支机构的财务处理业务。财务子网服务器进行分布式的网络数据存储、 处理及组织,并与中央服务器进行数据交换复制。子网客户机负责人机交互, 完成数据的录入、 查询等界面操作。( 如数据量大, 建议使用 UNIX 系统, 否则, 可使用 NT 系统) 。3、 事业部财务子网: 网络服务器及若干客户机组成, 完成相应分支机构的财务处理业务。建议使用 NT 系统。4、 远程办公设备: 根据需要在不同业务地区设置访问服务器及防火墙及移动办公设备。配置远程访问设备, 可为领导层及异地分支机构提供安全、 快捷的远程查询及操作功能, 并提供相应的远程访问控制。4.1.2 网络系统结构的优点本网络系统结构具有如下优点:1...
