海思方案平台调试环境搭建样本

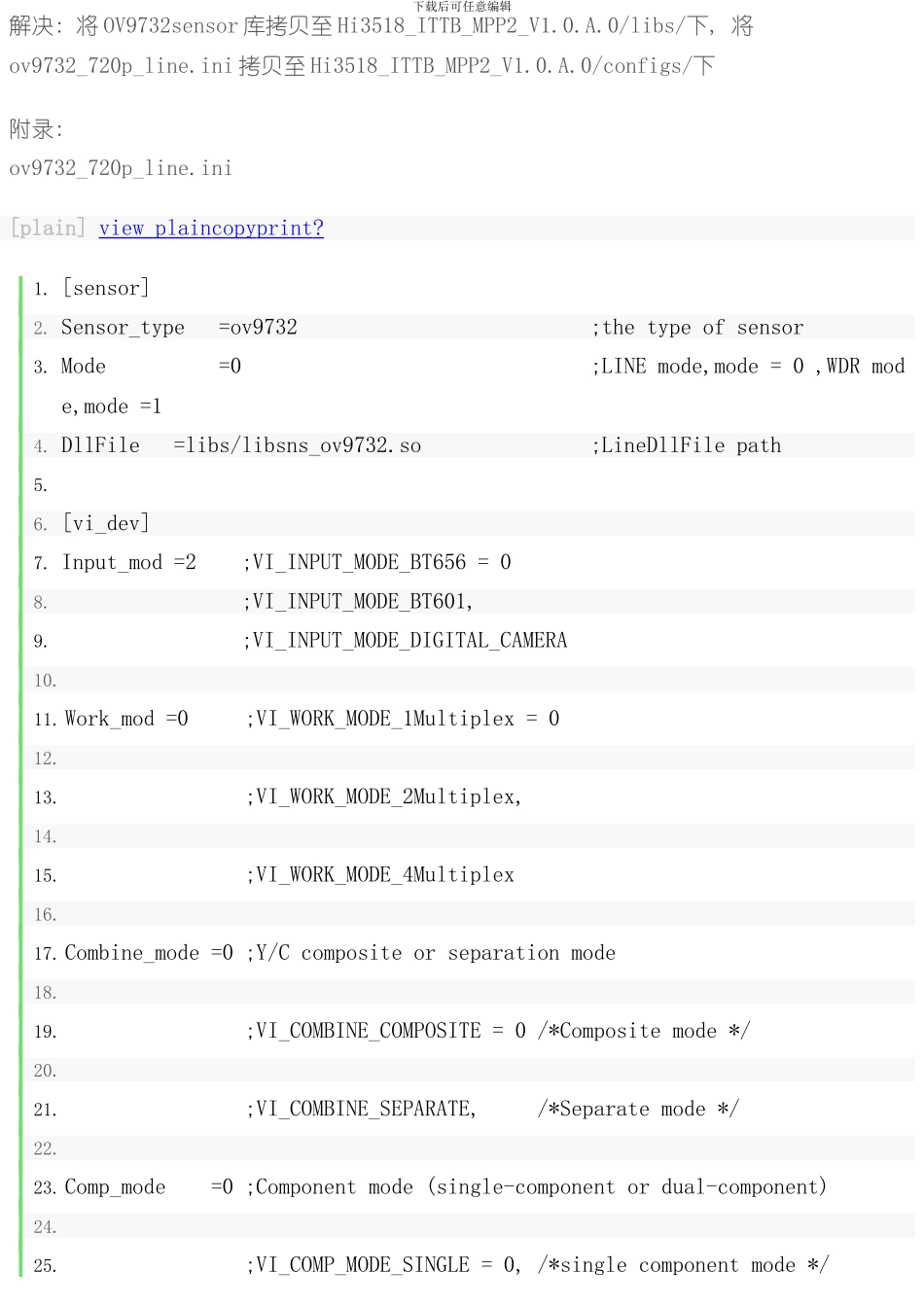

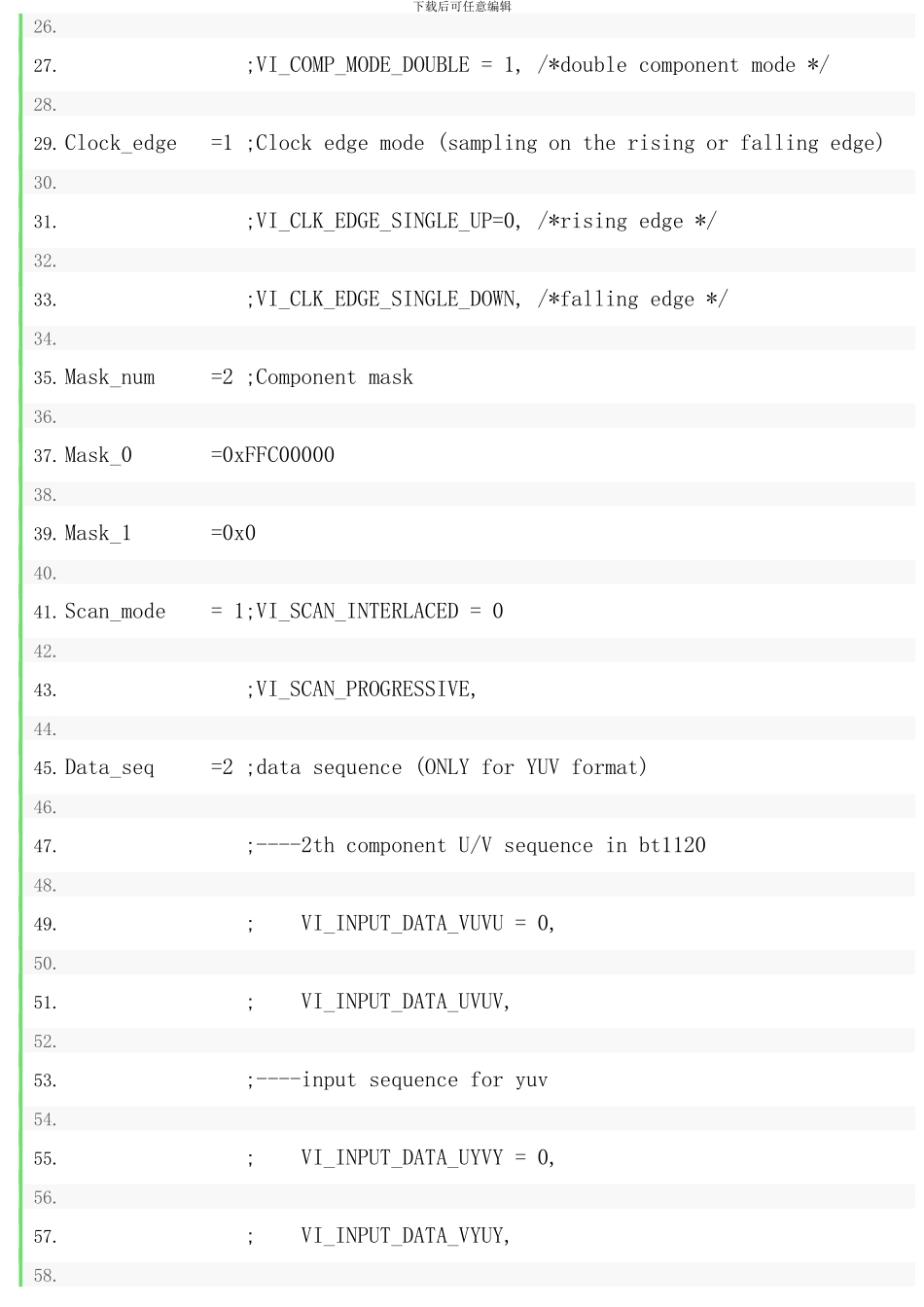

下载后可任意编辑3518E 平台的搭建海思的 SDK 提供了 ISP 调试的相关工具, 降低了 IPC 开发 ISP 调试的难度。初次搭建 ISP 调试环境, 记录一下。SDK 版本: Hi3518_MPP_V1.0.A.0 硬件平台: HI3518E_OV9732工具包: PQ_TOOL (Hi3518E_V100R001C01SPC0A0\01.software\pc\PQ_TOOL)文件说明: Hi3518_ITTB_MPP2_V1.0.A.0_B030.tgz 设备端工具 ; PQTools_V3.7.5.zip PC端工具环境搭建步骤: ( 1) 将 Hi3518_ITTB_MPP2_V1.0.A.0_B030.tgz 拷贝至 nfs 共享目录名, 解压后运行HiIspTool.sh 脚本倘若用海思自带的工具出图像并调节 ISP 运行: #./HiIspTool.sh -a -p ov9732_720p_line.ini ps 一下能够看到两个进程696 adminlvj 58488 S ./ittb_stream -p ov9732_720p_line.ini699 adminlvj 19676 S ./ittb_control倘若运行自己的工程出图像了, 这时只需要运行一下命令即可。#./HiIspTool.sh -aps 一下能够看到一个进程699 adminlvj 19676 S ./ittb_control( 2) PC 端直接解压 PQTools_V3.7.5.zip, 运行 HiPQTools.exe, 输入选择 sdk 版本Hi3518_MPP_V1.0.A.0 , 输入设备 IP, 就能够连接上摄像头倘若运行了 ittb_stream, 能够 PC 端软件上打开视频图像窗口连接成功, 至此, 最简单的 ISP 调试环境搭建就完成了。复杂的就是后面的 ISP 调节过程了。备注: 运行脚本的时候可能会报错, 查看相关打印信息, 将错误消除。当前产品我们用的是HI3518E+OV9732, SDK 中并没有提供相关的 sensor 库和相关的 config 文件, 因此运行报错了! 下载后可任意编辑解决: 将 OV9732sensor 库拷贝至 Hi3518_ITTB_MPP2_V1.0.A.0/libs/下, 将ov9732_720p_line.ini 拷贝至 Hi3518_ITTB_MPP2_V1.0.A.0/configs/下附录: ov9732_720p_line.ini[plain] view plain copy print ? 1. [sensor] 2. Sensor_type =ov9732 ;the type of sensor 3. Mode =0 ;LINE mode,mode = 0 ,WDR mode,mode =1 4. DllFile =libs/libsns_ov9732.so ;LineDllFile path 5. 6. [vi_dev] 7. Input_mod =2 ;VI_INPUT_MODE_BT656 = 0 8. ;VI_INPUT_MODE_BT601, 9. ;VI_INPUT_MODE_DIGITAL_CAMERA 10. 11. Work_mod =0 ;VI_WORK_MODE_1Multiplex = 0 12. 13. ;VI_WORK_MODE_2Multiplex, 14. 15. ;VI_WORK_MODE_4Multiplex 16. 17. Combine_mode =0 ;Y/C...
