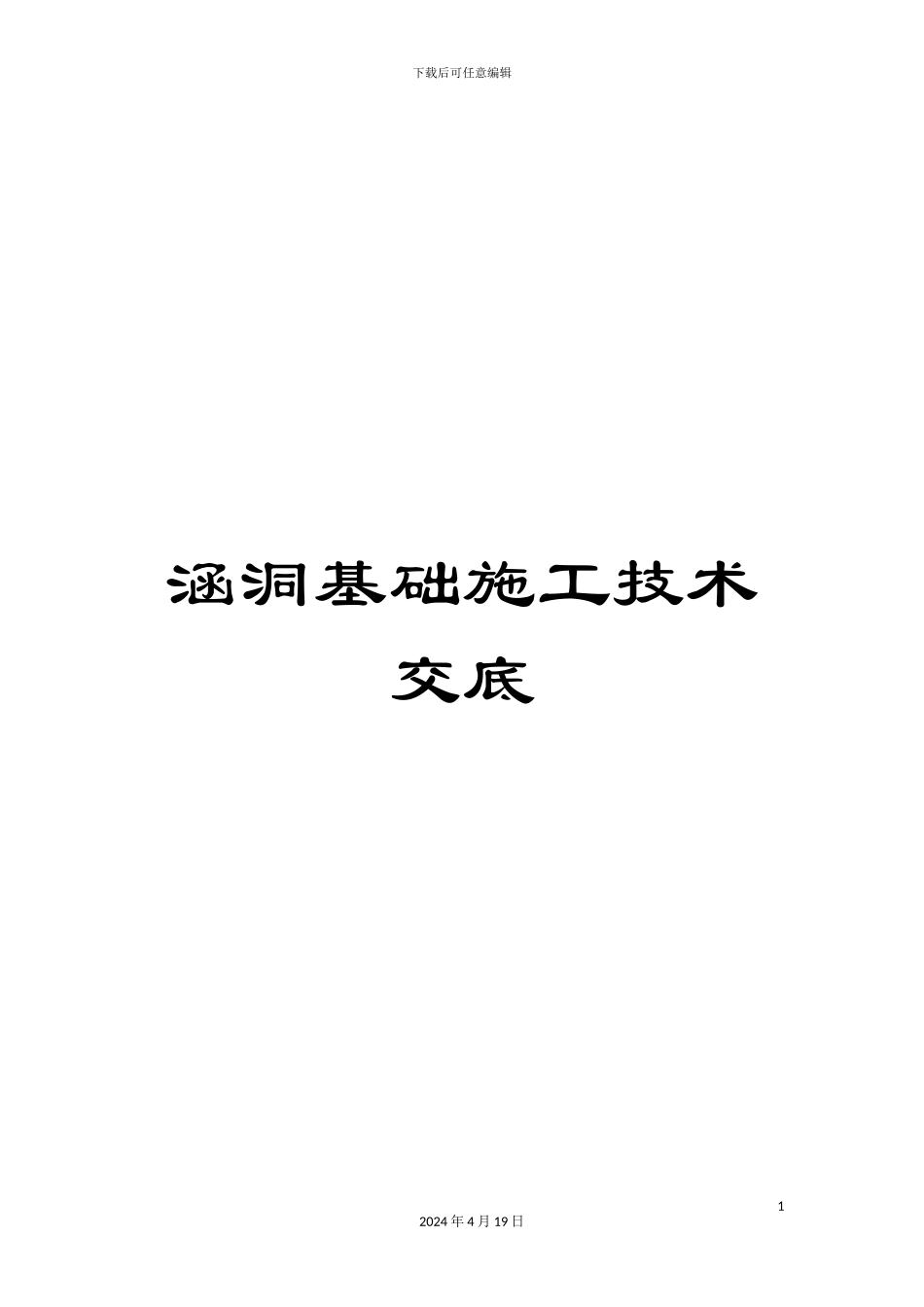

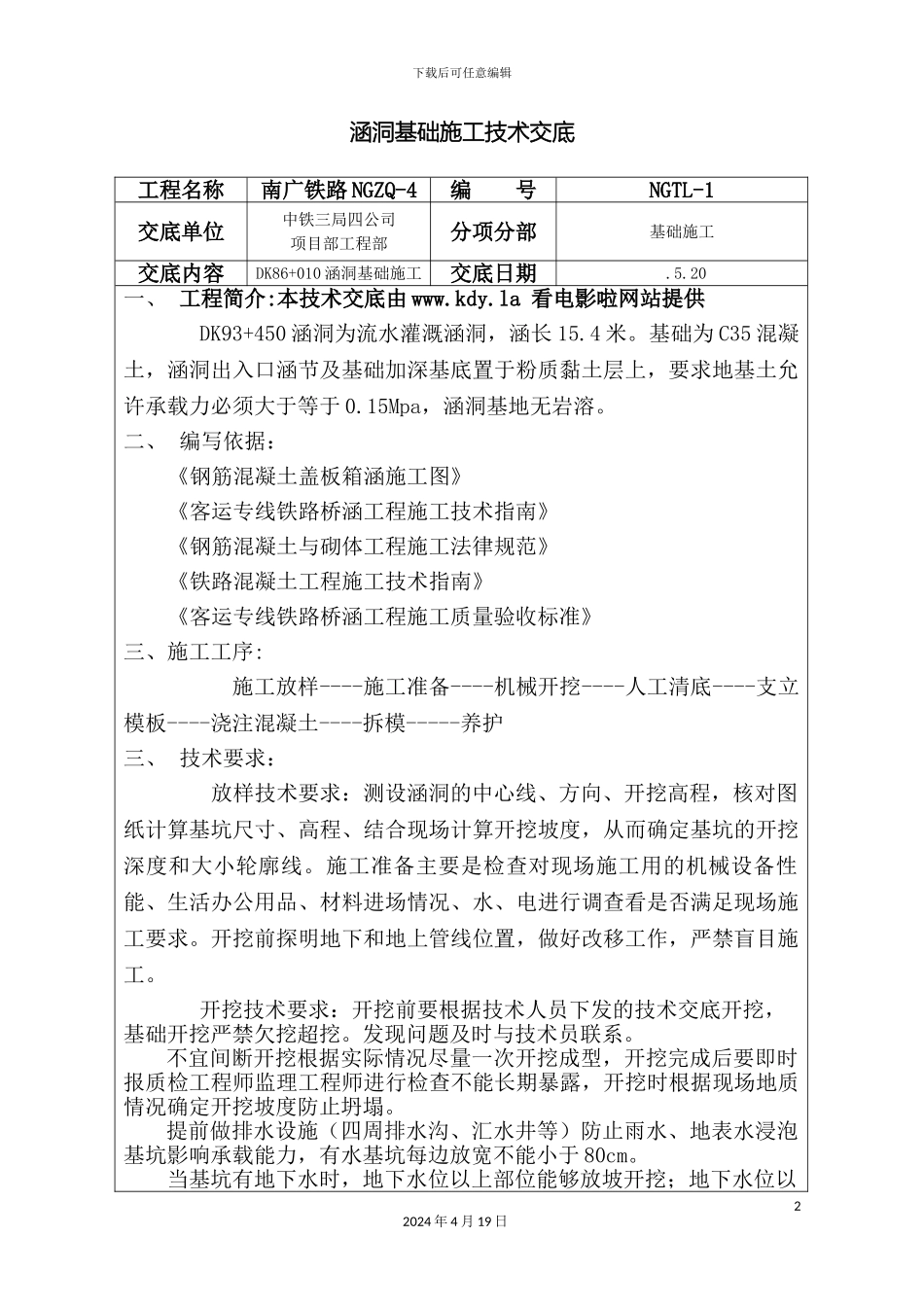

下载后可任意编辑涵洞基础施工技术交底12024 年 4 月 19 日下载后可任意编辑涵洞基础施工技术交底工程名称南广铁路 NGZQ-4编 号NGTL-1交底单位中铁三局四公司项目部工程部分项分部基础施工交底内容DK86+010 涵洞基础施工交底日期 .5.20一、 工程简介:本技术交底由 www.kdy.la 看电影啦网站提供DK93+450 涵洞为流水灌溉涵洞，涵长 15.4 米。基础为 C35 混凝土，涵洞出入口涵节及基础加深基底置于粉质黏土层上，要求地基土允许承载力必须大于等于 0.15Mpa，涵洞基地无岩溶。二、 编写依据：《钢筋混凝土盖板箱涵施工图》《客运专线铁路桥涵工程施工技术指南》《钢筋混凝土与砌体工程施工法律规范》《铁路混凝土工程施工技术指南》《客运专线铁路桥涵工程施工质量验收标准》三、施工工序:施工放样----施工准备----机械开挖----人工清底----支立模板----浇注混凝土----拆模-----养护三、 技术要求： 放样技术要求：测设涵洞的中心线、方向、开挖高程，核对图纸计算基坑尺寸、高程、结合现场计算开挖坡度，从而确定基坑的开挖深度和大小轮廓线。施工准备主要是检查对现场施工用的机械设备性能、生活办公用品、材料进场情况、水、电进行调查看是否满足现场施工要求。开挖前探明地下和地上管线位置，做好改移工作，严禁盲目施工。 开挖技术要求：开挖前要根据技术人员下发的技术交底开挖，基础开挖严禁欠挖超挖。发现问题及时与技术员联系。不宜间断开挖根据实际情况尽量一次开挖成型，开挖完成后要即时报质检工程师监理工程师进行检查不能长期暴露，开挖时根据现场地质情况确定开挖坡度防止坍塌。提前做排水设施（四周排水沟、汇水井等）防止雨水、地表水浸泡基坑影响承载能力，有水基坑每边放宽不能小于 80cm。当基坑有地下水时，地下水位以上部位能够放坡开挖；地下水位以22024 年 4 月 19 日下载后可任意编辑下部分，若土质易坍塌或水位在基坑底以上较深时，应加固开挖。基坑坑壁坡度坑壁土类坑壁坡度坡顶无荷载坡顶有静荷载坡顶有动荷载砂类土1：11：1.251：1.5卵石、砾类土1：0.751：11：1.25粉质土、黏质土1：0.331：0.51：0.75极软岩1：0.251：0.331：0.67软质岩1：01：0.11：0.25硬质岩1：01：01：0注：1.坑壁有不同土层时，基坑坑壁坡度可分层选用，并酌设平台；2.当基坑深度大于 5m 时，基坑坑壁坡度可适当放缓或加设平台。开挖完成后通知技术、实验做基底承载力试验合格后在进行下到工序施工。 基底高程的允许...
