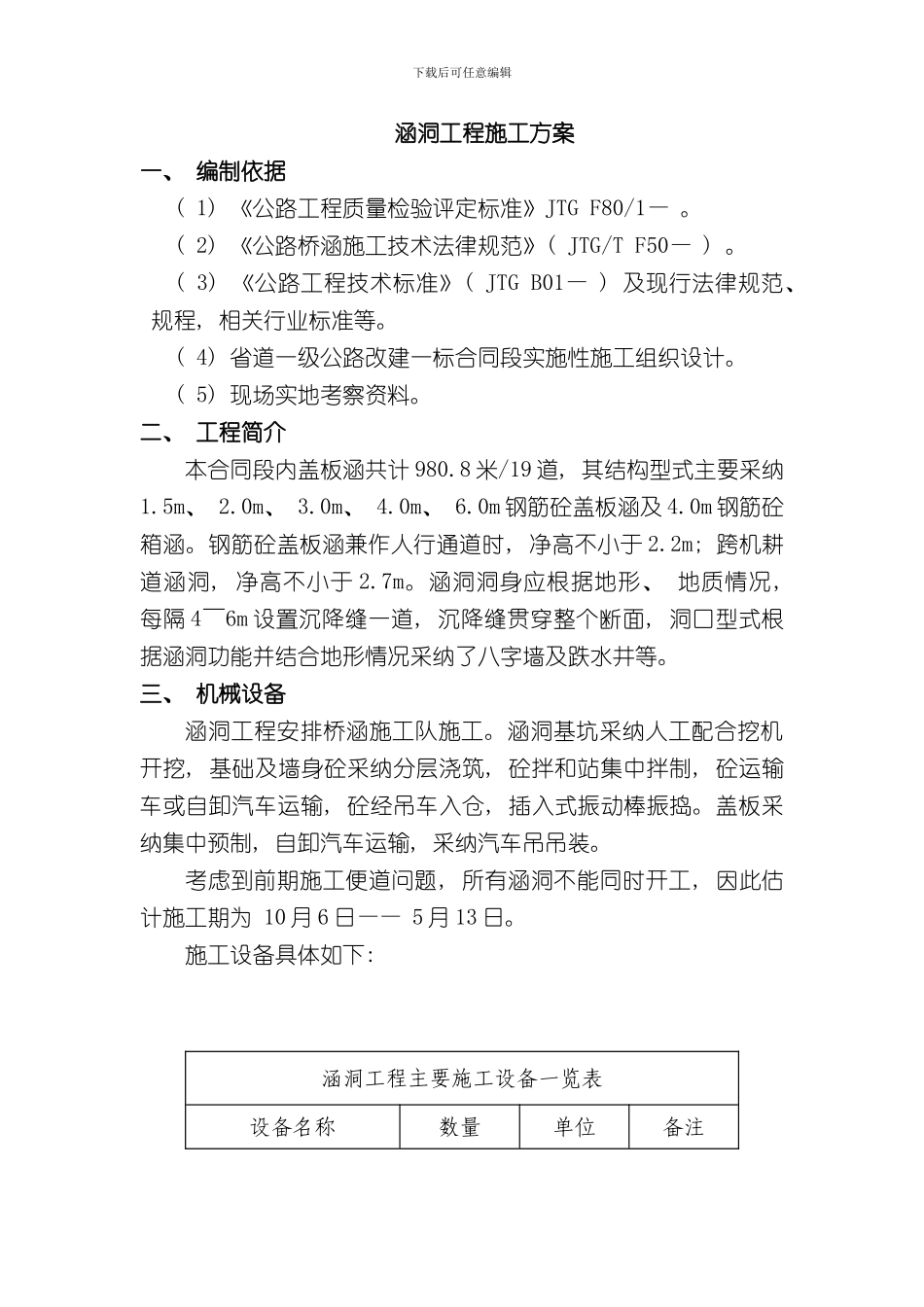

涵洞工程施工方案样本

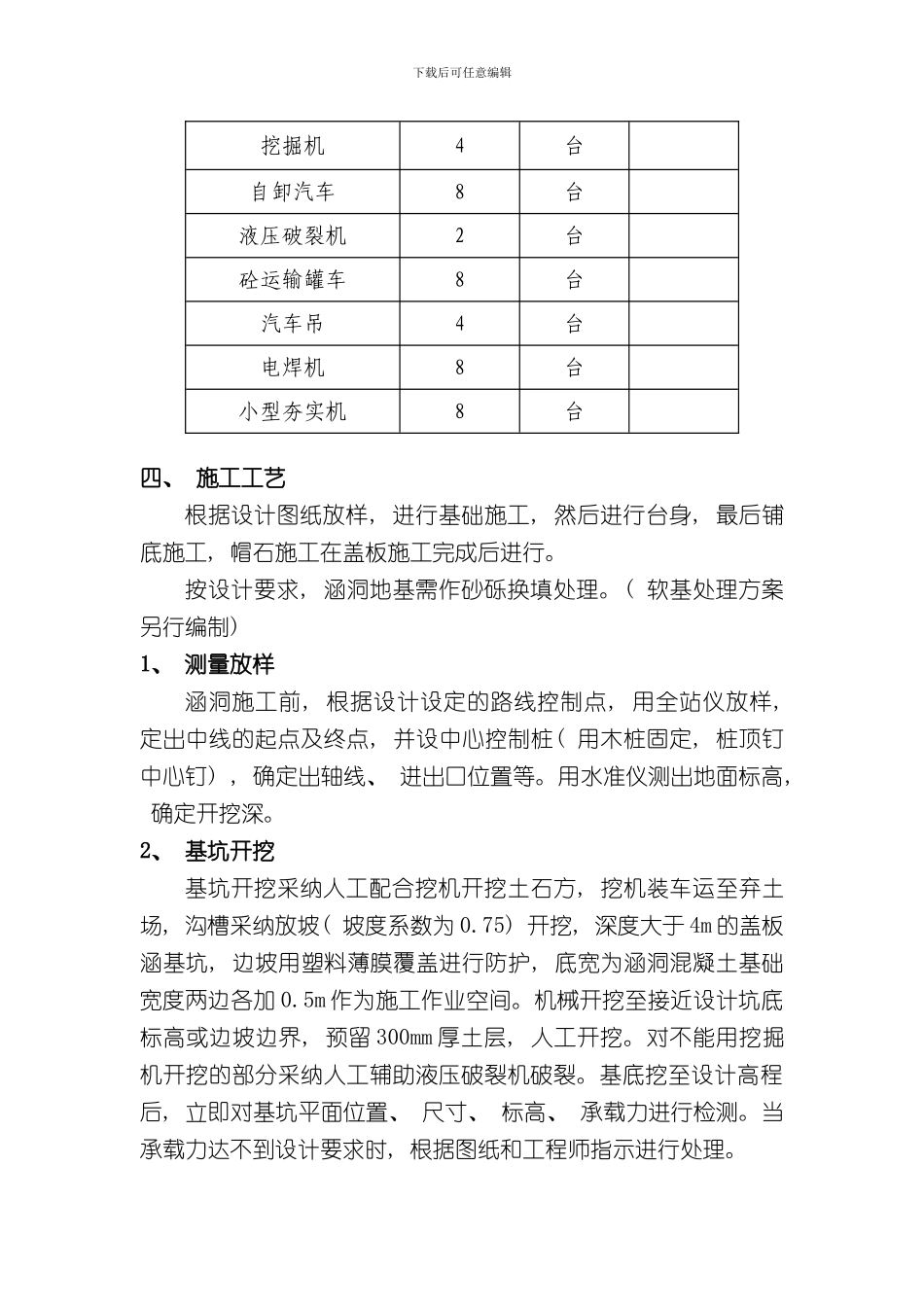

下载后可任意编辑涵洞工程施工方案一、 编制依据( 1) 《公路工程质量检验评定标准》JTG F80/1— 。( 2) 《公路桥涵施工技术法律规范》( JTG/T F50— ) 。( 3) 《公路工程技术标准》( JTG B01— ) 及现行法律规范、 规程, 相关行业标准等。( 4) 省道一级公路改建一标合同段实施性施工组织设计。( 5) 现场实地考察资料。二、 工程简介本合同段内盖板涵共计 980.8 米/19 道, 其结构型式主要采纳1.5m、 2.0m、 3.0m、 4.0m、 6.0m 钢筋砼盖板涵及 4.0m 钢筋砼箱涵。钢筋砼盖板涵兼作人行通道时, 净高不小于 2.2m; 跨机耕道涵洞, 净高不小于 2.7m。涵洞洞身应根据地形、 地质情况, 每隔 4～6m 设置沉降缝一道, 沉降缝贯穿整个断面, 洞口型式根据涵洞功能并结合地形情况采纳了八字墙及跌水井等。三、 机械设备涵洞工程安排桥涵施工队施工。涵洞基坑采纳人工配合挖机开挖, 基础及墙身砼采纳分层浇筑, 砼拌和站集中拌制, 砼运输车或自卸汽车运输, 砼经吊车入仓, 插入式振动棒振捣。盖板采纳集中预制, 自卸汽车运输, 采纳汽车吊吊装。考虑到前期施工便道问题, 所有涵洞不能同时开工, 因此估计施工期为 10 月 6 日—— 5 月 13 日。施工设备具体如下: 涵洞工程主要施工设备一览表设备名称数量单位备注下载后可任意编辑挖掘机4台 自卸汽车8台 液压破裂机2台砼运输罐车8台汽车吊4台电焊机8台 小型夯实机8台四、 施工工艺根据设计图纸放样, 进行基础施工, 然后进行台身, 最后铺底施工, 帽石施工在盖板施工完成后进行。按设计要求, 涵洞地基需作砂砾换填处理。( 软基处理方案另行编制) 1、 测量放样涵洞施工前, 根据设计设定的路线控制点, 用全站仪放样, 定出中线的起点及终点, 并设中心控制桩( 用木桩固定, 桩顶钉中心钉) , 确定出轴线、 进出口位置等。用水准仪测出地面标高, 确定开挖深。2、 基坑开挖基坑开挖采纳人工配合挖机开挖土石方, 挖机装车运至弃土场, 沟槽采纳放坡( 坡度系数为 0.75) 开挖, 深度大于 4m 的盖板涵基坑, 边坡用塑料薄膜覆盖进行防护, 底宽为涵洞混凝土基础宽度两边各加 0.5m 作为施工作业空间。机械开挖至接近设计坑底标高或边坡边界, 预留 300mm 厚土层, 人工开挖。对不能用挖掘机开挖的部分采纳人工辅助液压破裂机破裂。基底挖至设计高程后, 立即对基坑平面位置、 尺寸、 标高、 承载力进行检测。当承载力达不到设计...
