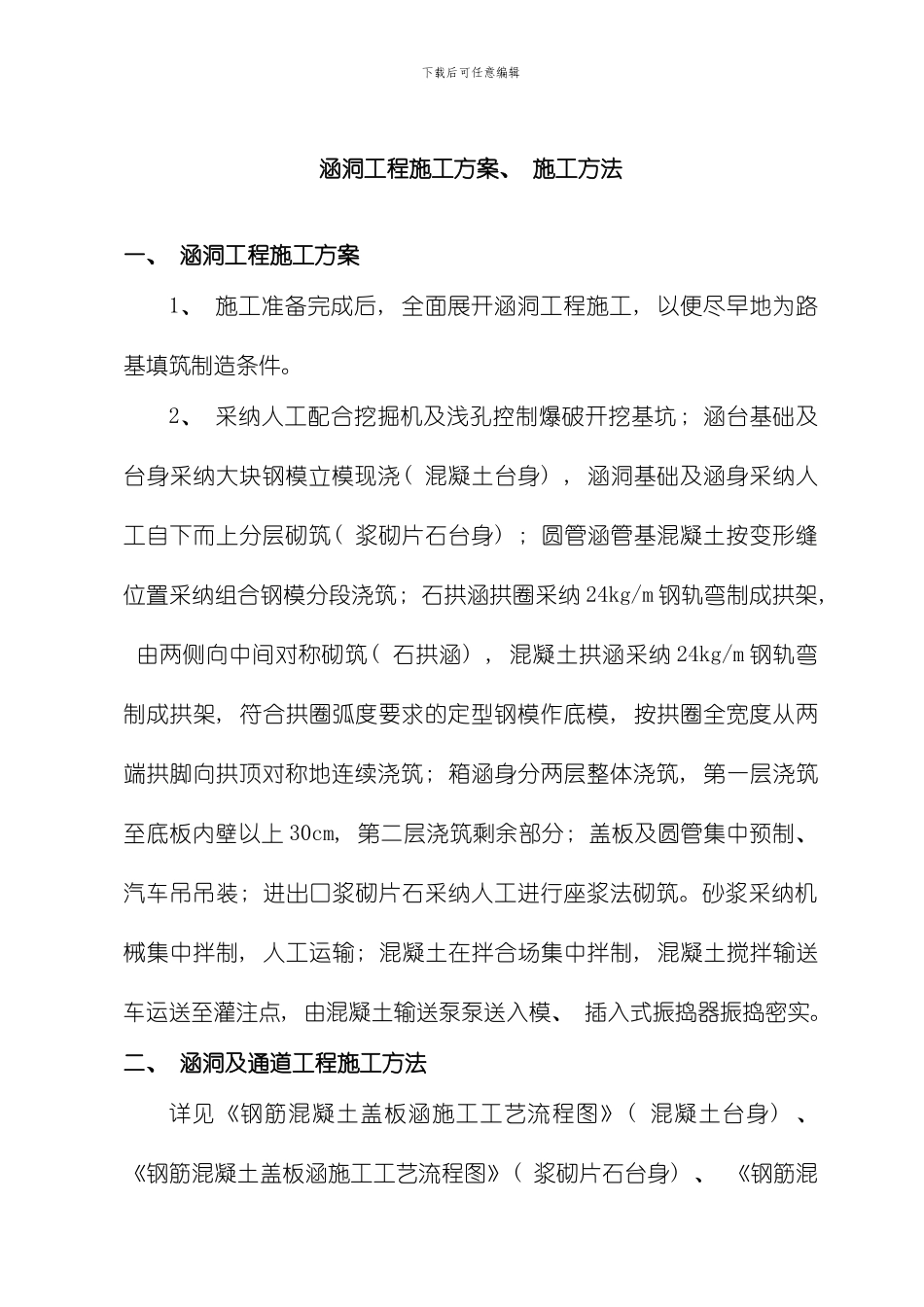

下载后可任意编辑涵洞工程施工方案、 施工方法一、 涵洞工程施工方案1、 施工准备完成后, 全面展开涵洞工程施工, 以便尽早地为路基填筑制造条件。2、 采纳人工配合挖掘机及浅孔控制爆破开挖基坑; 涵台基础及台身采纳大块钢模立模现浇( 混凝土台身) , 涵洞基础及涵身采纳人工自下而上分层砌筑( 浆砌片石台身) ; 圆管涵管基混凝土按变形缝位置采纳组合钢模分段浇筑; 石拱涵拱圈采纳 24kg/m 钢轨弯制成拱架, 由两侧向中间对称砌筑( 石拱涵) , 混凝土拱涵采纳 24kg/m 钢轨弯制成拱架, 符合拱圈弧度要求的定型钢模作底模, 按拱圈全宽度从两端拱脚向拱顶对称地连续浇筑; 箱涵身分两层整体浇筑, 第一层浇筑至底板内壁以上 30cm, 第二层浇筑剩余部分; 盖板及圆管集中预制、 汽车吊吊装; 进出口浆砌片石采纳人工进行座浆法砌筑。砂浆采纳机械集中拌制, 人工运输; 混凝土在拌合场集中拌制, 混凝土搅拌输送车运送至灌注点, 由混凝土输送泵泵送入模、 插入式振捣器振捣密实。二、 涵洞及通道工程施工方法详见《钢筋混凝土盖板涵施工工艺流程图》( 混凝土台身) 、 《钢筋混凝土盖板涵施工工艺流程图》( 浆砌片石台身) 、 《钢筋混下载后可任意编辑凝土圆管涵和倒虹吸管涵施工工艺流程图》、 《石拱涵施工工艺流程图》、 《混凝土拱涵施工工艺流程图》、 《箱涵施工工艺流程图》。( 一) 涵洞基础施工方法土质基坑采纳机械开挖, 人工修整, 软弱地基采纳砂砾垫层等加固措施, 石质基坑进行浅孔控制爆破开挖。基坑内有渗水时, 在坑内的一角挖设集水井, 采纳潜水泵排出坑外。( 二) 涵洞结构施工方法1、 钢筋混凝土盖板涵( 混凝土涵台) 结构施工方法涵台基础采纳组合钢模就地立模、 台身采纳大块整体钢模立模现浇, 混凝土采纳砼拌合场集中拌制、 混凝土搅拌输送车运输、 混凝土输送泵泵送入模、 插入式振动器振捣密实。钢筋砼盖板采纳集中预制, 台帽强度达到设计要求强度后, 采纳汽车吊安装盖板。2、 钢筋混凝土盖板涵( 浆砌片石涵台) 结构施工方法台身、 基础浆砌块石砌筑采纳座浆法施工并作到砂浆饱满, 咬合牢固, 大面平顺, 统一勾凹缝。砂浆全部用砂浆搅拌机拌和。钢筋砼盖板采纳集中预制, 台帽强度达到设计要求强度后, 采纳汽车吊安装盖板。3、 钢筋混凝土圆管及倒虹吸管涵结构施工方法管基混凝土采纳组合钢模立模浇筑, 首先浇筑至管底标高位置, 下载后可任意编辑待圆管安装后在立模...
