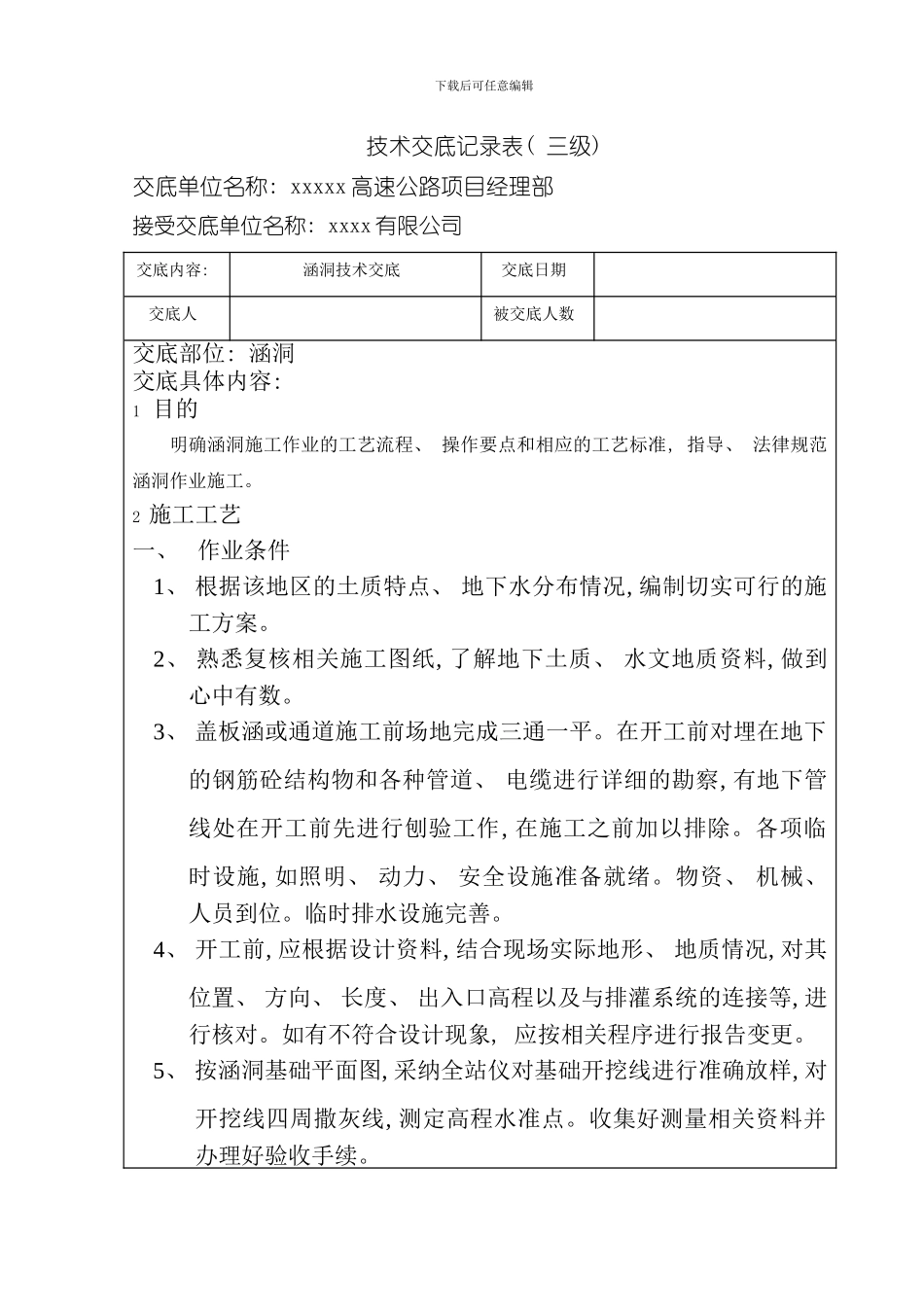

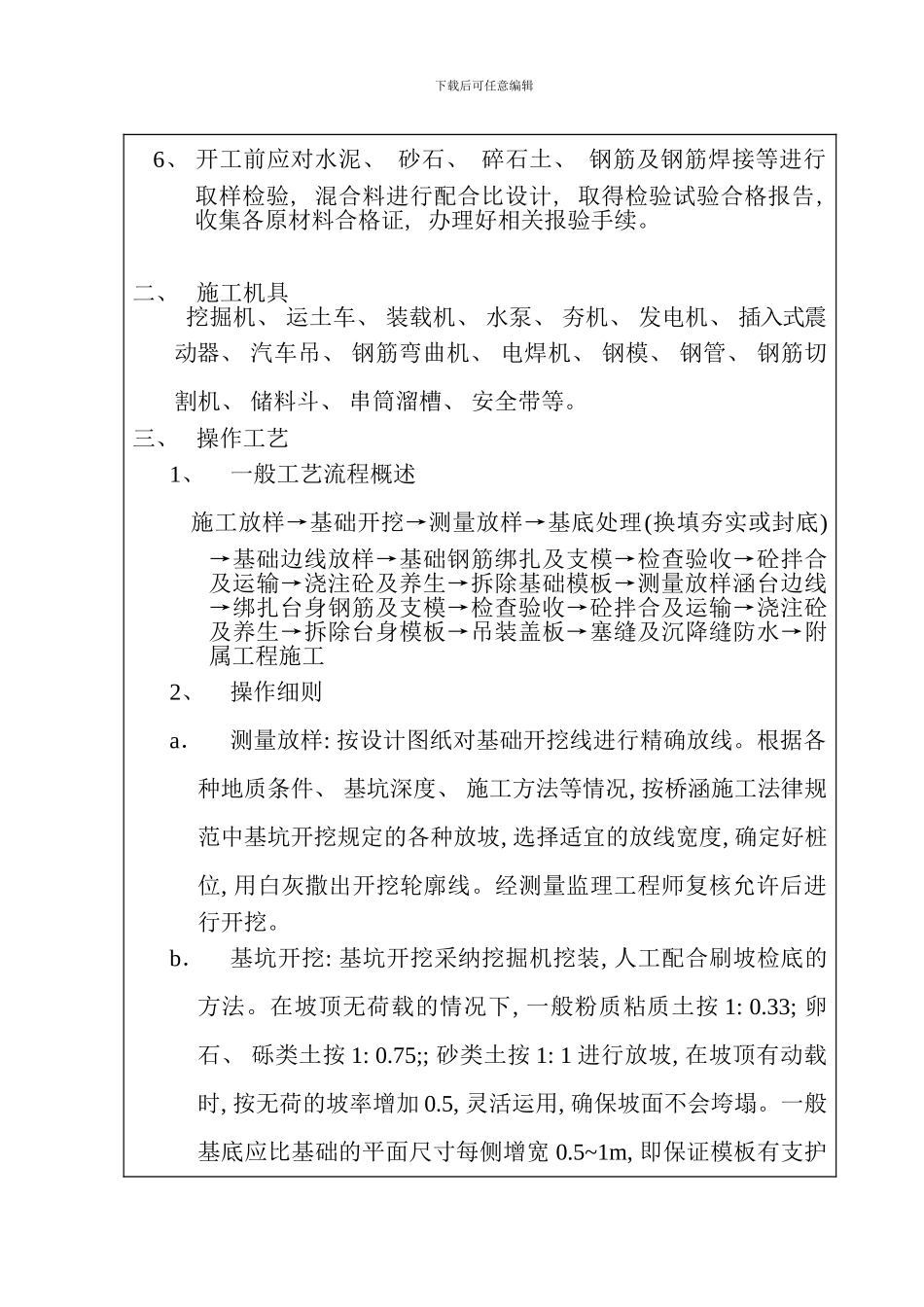

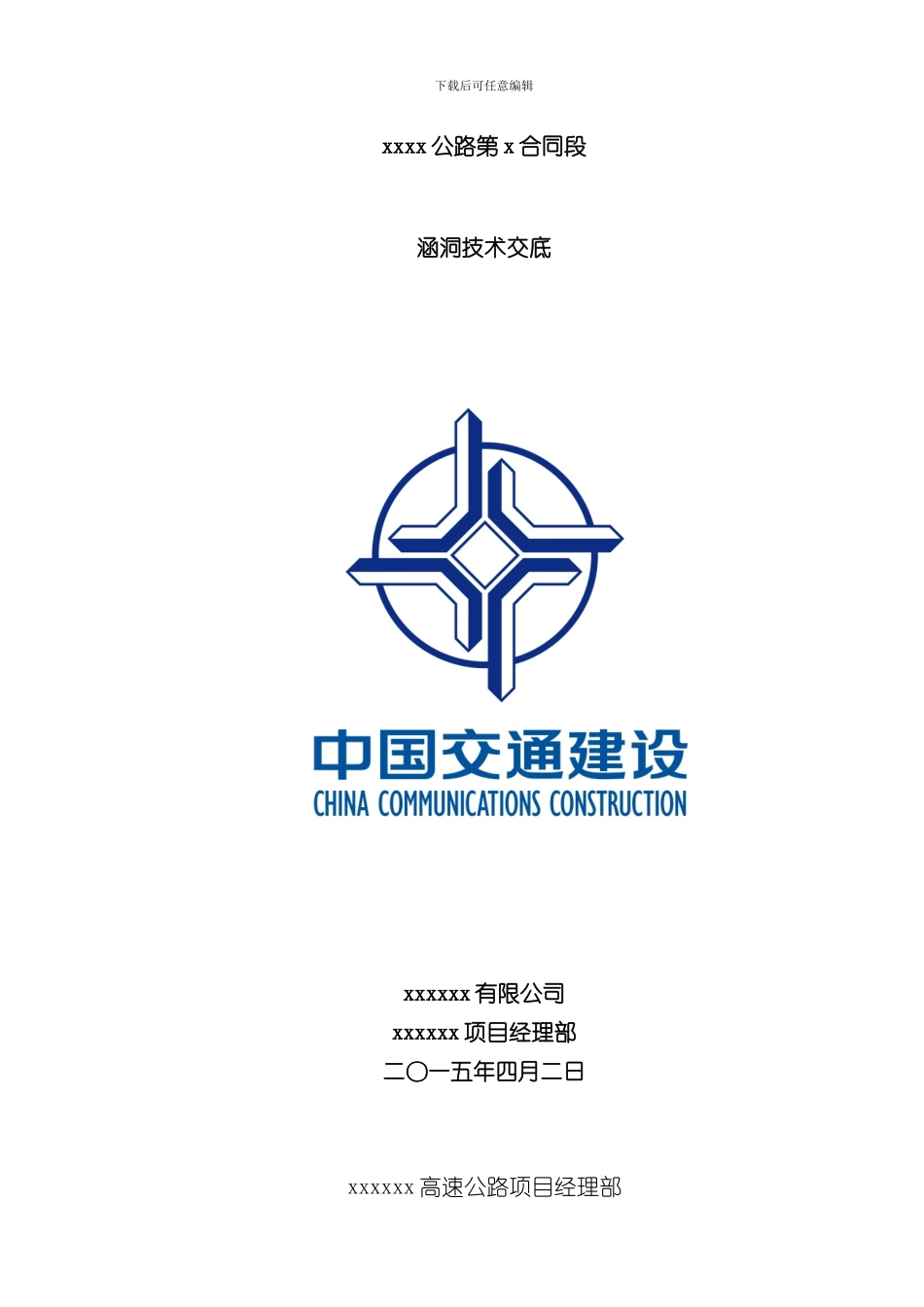

下载后可任意编辑xxxx 公路第 x 合同段涵洞技术交底 xxxxxx 有限公司xxxxxx 项目经理部二〇一五年四月二日xxxxxx 高速公路项目经理部下载后可任意编辑技术交底记录表( 三级) 交底单位名称: xxxxx 高速公路项目经理部接受交底单位名称: xxxx 有限公司交底内容: 涵洞技术交底交底日期交底人被交底人数交底部位: 涵洞交底具体内容: 1 目的明确涵洞施工作业的工艺流程、 操作要点和相应的工艺标准, 指导、 法律规范涵洞作业施工。2 施工工艺一、 作业条件1、 根据该地区的土质特点、 地下水分布情况, 编制切实可行的施工方案。2、 熟悉复核相关施工图纸, 了解地下土质、 水文地质资料, 做到心中有数。3、 盖板涵或通道施工前场地完成三通一平。在开工前对埋在地下的钢筋砼结构物和各种管道、 电缆进行详细的勘察, 有地下管线处在开工前先进行刨验工作, 在施工之前加以排除。各项临时设施, 如照明、 动力、 安全设施准备就绪。物资、 机械、 人员到位。临时排水设施完善。4、 开工前, 应根据设计资料, 结合现场实际地形、 地质情况, 对其位置、 方向、 长度、 出入口高程以及与排灌系统的连接等, 进行核对。如有不符合设计现象, 应按相关程序进行报告变更。5、 按涵洞基础平面图, 采纳全站仪对基础开挖线进行准确放样, 对开挖线四周撒灰线, 测定高程水准点。收集好测量相关资料并办理好验收手续。下载后可任意编辑6、 开工前应对水泥、 砂石、 碎石土、 钢筋及钢筋焊接等进行取样检验, 混合料进行配合比设计, 取得检验试验合格报告, 收集各原材料合格证, 办理好相关报验手续。二、 施工机具挖掘机、 运土车、 装载机、 水泵、 夯机、 发电机、 插入式震动器、 汽车吊、 钢筋弯曲机、 电焊机、 钢模、 钢管、 钢筋切割机、 储料斗、 串筒溜槽、 安全带等。三、 操作工艺1、一般工艺流程概述 施工放样→基础开挖→测量放样→基底处理(换填夯实或封底)→基础边线放样→基础钢筋绑扎及支模→检查验收→砼拌合及运输→浇注砼及养生→拆除基础模板→测量放样涵台边线→绑扎台身钢筋及支模→检查验收→砼拌合及运输→浇注砼及养生→拆除台身模板→吊装盖板→塞缝及沉降缝防水→附属工程施工2、操作细则a．测量放样: 按设计图纸对基础开挖线进行精确放线。根据各种地质条件、 基坑深度、 施工方法等情况, 按桥涵施工法律规范中基坑开挖规定的各种放坡, 选择适宜的放线宽度,...
