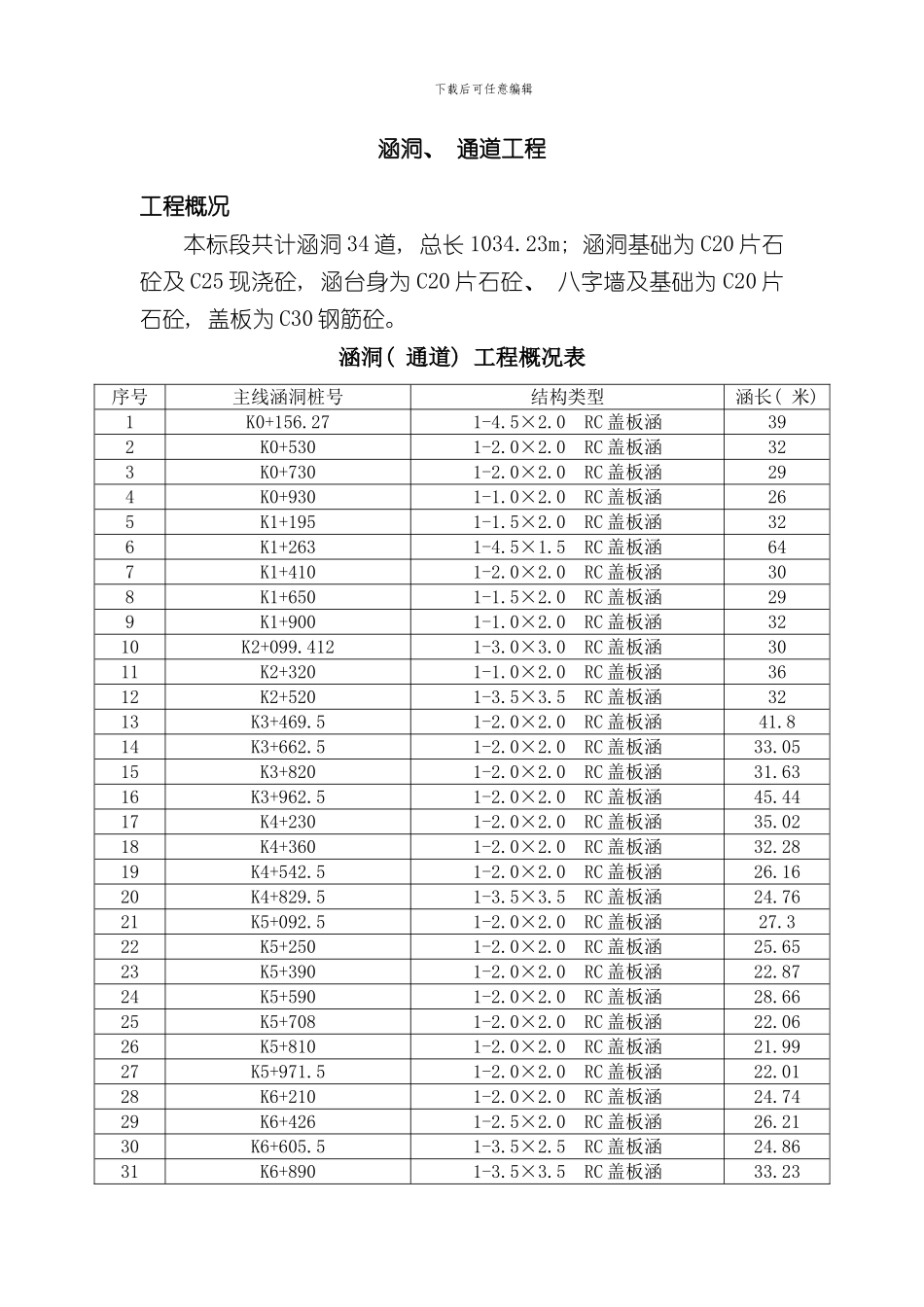

下载后可任意编辑涵洞、 通道工程工程概况本标段共计涵洞 34 道, 总长 1034.23m; 涵洞基础为 C20 片石砼及 C25 现浇砼, 涵台身为 C20 片石砼、 八字墙及基础为 C20 片石砼, 盖板为 C30 钢筋砼。涵洞( 通道) 工程概况表序号主线涵洞桩号结构类型涵长( 米) 1K0+156.271-4.5×2.0 RC 盖板涵392K0+5301-2.0×2.0 RC 盖板涵323K0+7301-2.0×2.0 RC 盖板涵294K0+9301-1.0×2.0 RC 盖板涵265K1+1951-1.5×2.0 RC 盖板涵326K1+2631-4.5×1.5 RC 盖板涵647K1+4101-2.0×2.0 RC 盖板涵308K1+6501-1.5×2.0 RC 盖板涵299K1+9001-1.0×2.0 RC 盖板涵3210K2+099.4121-3.0×3.0 RC 盖板涵 3011K2+3201-1.0×2.0 RC 盖板涵3612K2+5201-3.5×3.5 RC 盖板涵3213K3+469.51-2.0×2.0 RC 盖板涵41.814K3+662.51-2.0×2.0 RC 盖板涵33.0515K3+8201-2.0×2.0 RC 盖板涵31.6316K3+962.51-2.0×2.0 RC 盖板涵45.4417K4+2301-2.0×2.0 RC 盖板涵35.0218K4+3601-2.0×2.0 RC 盖板涵32.2819K4+542.51-2.0×2.0 RC 盖板涵26.1620K4+829.51-3.5×3.5 RC 盖板涵24.7621K5+092.51-2.0×2.0 RC 盖板涵27.322K5+2501-2.0×2.0 RC 盖板涵25.6523K5+3901-2.0×2.0 RC 盖板涵22.8724K5+5901-2.0×2.0 RC 盖板涵28.6625K5+7081-2.0×2.0 RC 盖板涵22.0626K5+8101-2.0×2.0 RC 盖板涵21.9927K5+971.51-2.0×2.0 RC 盖板涵22.0128K6+2101-2.0×2.0 RC 盖板涵24.7429K6+4261-2.5×2.0 RC 盖板涵26.2130K6+605.51-3.5×2.5 RC 盖板涵24.8631K6+8901-3.5×3.5 RC 盖板涵33.23下载后可任意编辑32K7+4901-2.5×2.0 RC 盖板涵26.8233K7+7701-2.5×2.0 RC 盖板涵22.6234K8+2101-2.5×2.0 RC 盖板涵24.07施工总体方案根据施工进度总体安排, 优先考虑涵洞工程施工, 为大面积路基施工制造有利条件。施工时, 先对涵洞中心进行精确定位, 后进行开挖涵洞基坑, 检测其基底承载力, 看是否达到设计要求, 否则应实行相应的基础处理技术措施, 最后施工基础、 涵台身、 盖板现浇、 涂刷防水层, 涵背回填及其附属工程施工。施工施工方法施工流程盖板涵施工程序为: 测量放线→基坑开挖→基底检验( 基底处理) →回填、 夯实碎石垫层→基础模板→基础砼→边墙模板安装→边墙浇注砼→养生→现浇盖板→沉降缝施工→帽石施工→防水层施工→台背回填→现场清理。基坑开挖采纳挖掘机开挖, 人工配合整修...
