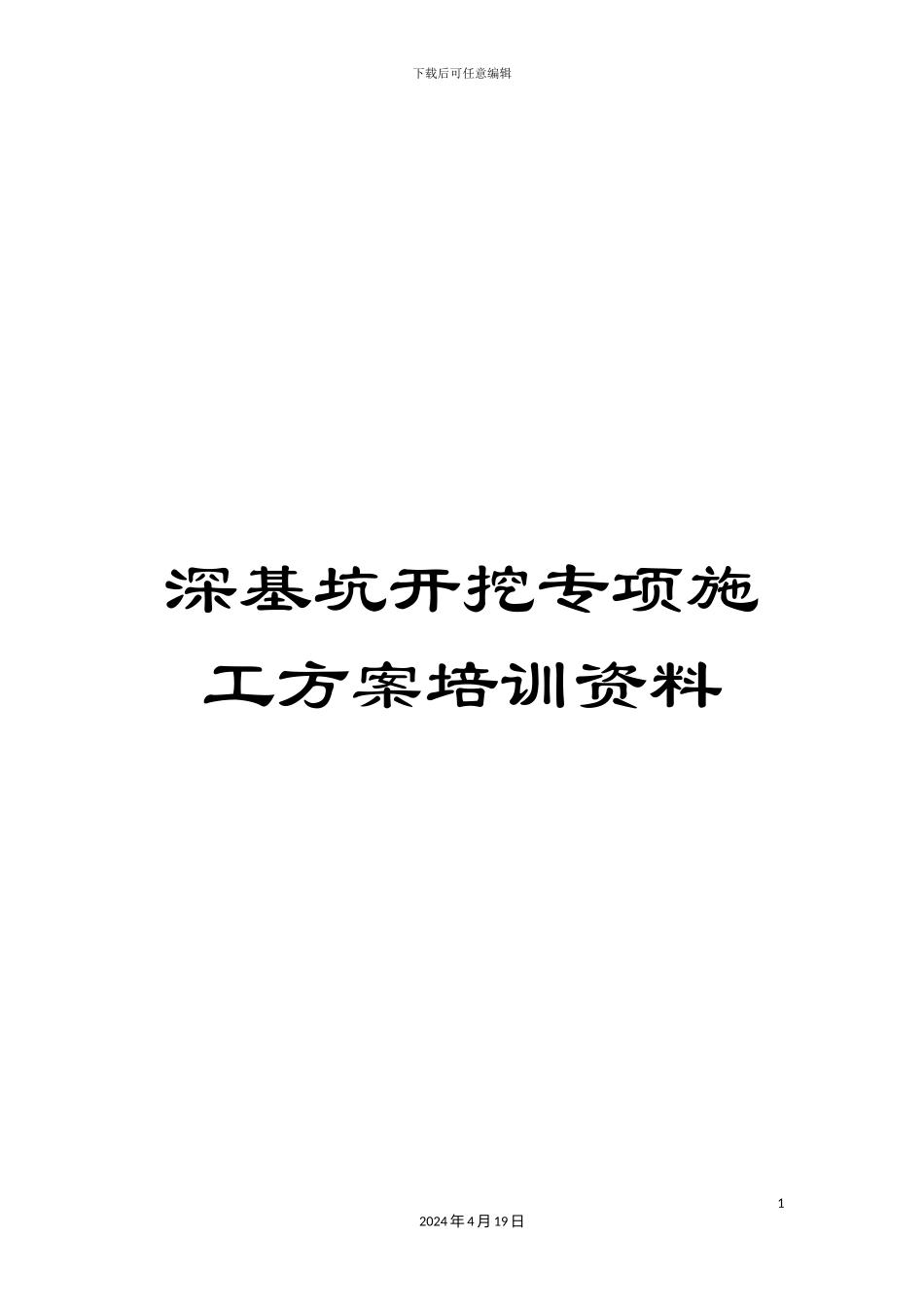

深基坑开挖专项施工方案培训资料

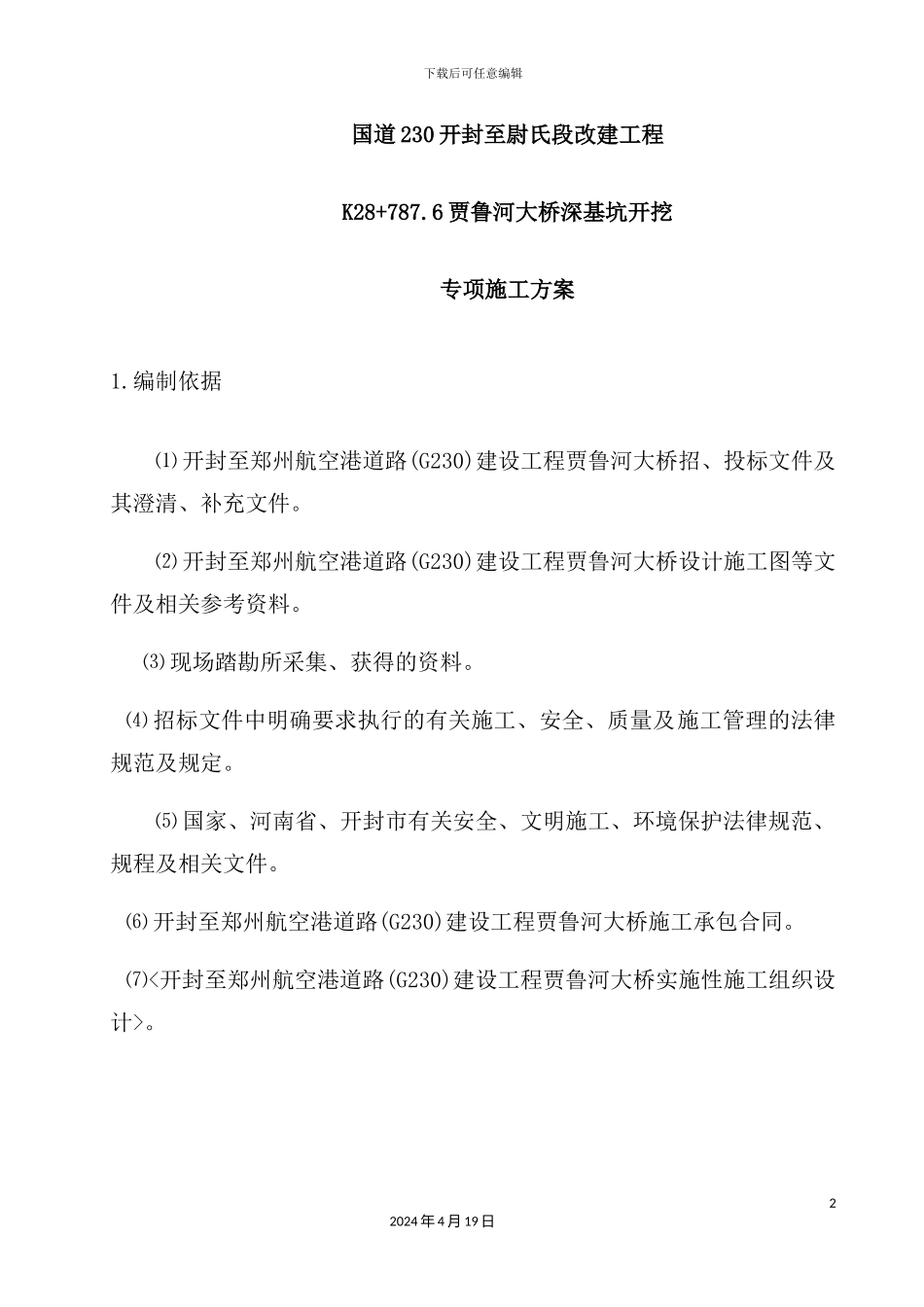

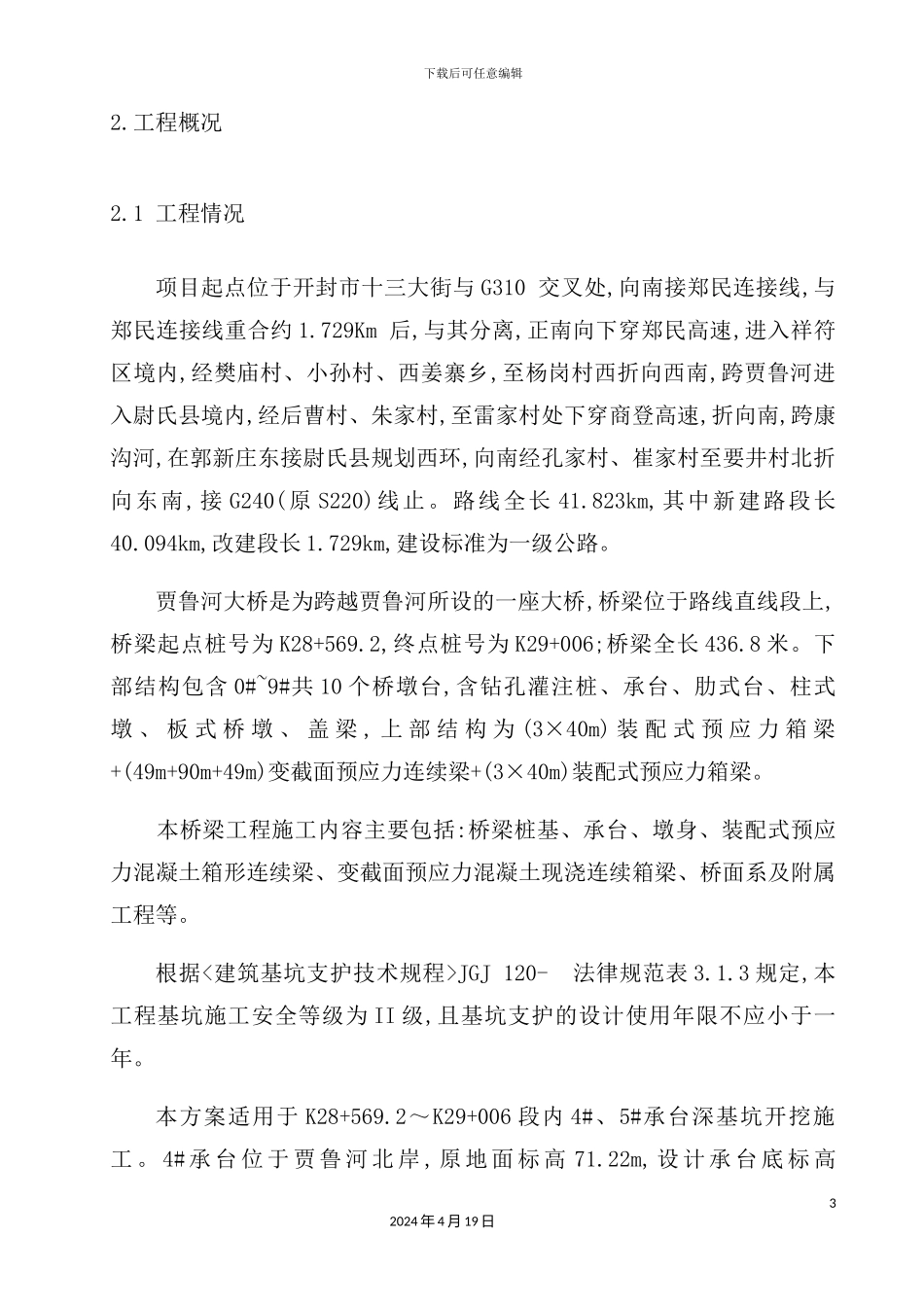

下载后可任意编辑深基坑开挖专项施工方案培训资料12024 年 4 月 19 日下载后可任意编辑国道 230 开封至尉氏段改建工程K28+787.6 贾鲁河大桥深基坑开挖专项施工方案1.编制依据⑴ 开封至郑州航空港道路(G230)建设工程贾鲁河大桥招、投标文件及其澄清、补充文件。⑵ 开封至郑州航空港道路(G230)建设工程贾鲁河大桥设计施工图等文件及相关参考资料。⑶ 现场踏勘所采集、获得的资料。⑷ 招标文件中明确要求执行的有关施工、安全、质量及施工管理的法律规范及规定。⑸ 国家、河南省、开封市有关安全、文明施工、环境保护法律规范、规程及相关文件。⑹ 开封至郑州航空港道路(G230)建设工程贾鲁河大桥施工承包合同。⑺<开封至郑州航空港道路(G230)建设工程贾鲁河大桥实施性施工组织设计>。22024 年 4 月 19 日下载后可任意编辑2.工程概况2.1 工程情况项目起点位于开封市十三大街与 G310 交叉处,向南接郑民连接线,与郑民连接线重合约 1.729Km 后,与其分离,正南向下穿郑民高速,进入祥符区境内,经樊庙村、小孙村、西姜寨乡,至杨岗村西折向西南,跨贾鲁河进入尉氏县境内,经后曹村、朱家村,至雷家村处下穿商登高速,折向南,跨康沟河,在郭新庄东接尉氏县规划西环,向南经孔家村、崔家村至要井村北折向东南,接 G240(原 S220)线止。路线全长 41.823km,其中新建路段长40.094km,改建段长 1.729km,建设标准为一级公路。贾鲁河大桥是为跨越贾鲁河所设的一座大桥,桥梁位于路线直线段上,桥梁起点桩号为 K28+569.2,终点桩号为 K29+006;桥梁全长 436.8 米。下部结构包含 0#~9#共 10 个桥墩台,含钻孔灌注桩、承台、肋式台、柱式墩 、 板 式 桥 墩 、 盖 梁 , 上 部 结 构 为 (3×40m) 装 配 式 预 应 力 箱 梁+(49m+90m+49m)变截面预应力连续梁+(3×40m)装配式预应力箱梁。 本桥梁工程施工内容主要包括:桥梁桩基、承台、墩身、装配式预应力混凝土箱形连续梁、变截面预应力混凝土现浇连续箱梁、桥面系及附属工程等。根据<建筑基坑支护技术规程>JGJ 120- 法律规范表 3.1.3 规定,本工程基坑施工安全等级为 II 级,且基坑支护的设计使用年限不应小于一年。本方案适用于 K28+569.2～K29+006 段内 4#、5#承台深基坑开挖施工 。 4# 承 台 位 于 贾 鲁 河 北 岸 , 原 地 面 标 高 71.22m, 设 计 承 台 底 标 高32024 年 4 月 19 日下载后可任意编辑61.605(61.659)m,开挖深度 9.615(...
