下载后可任意编辑三、 施工部署3

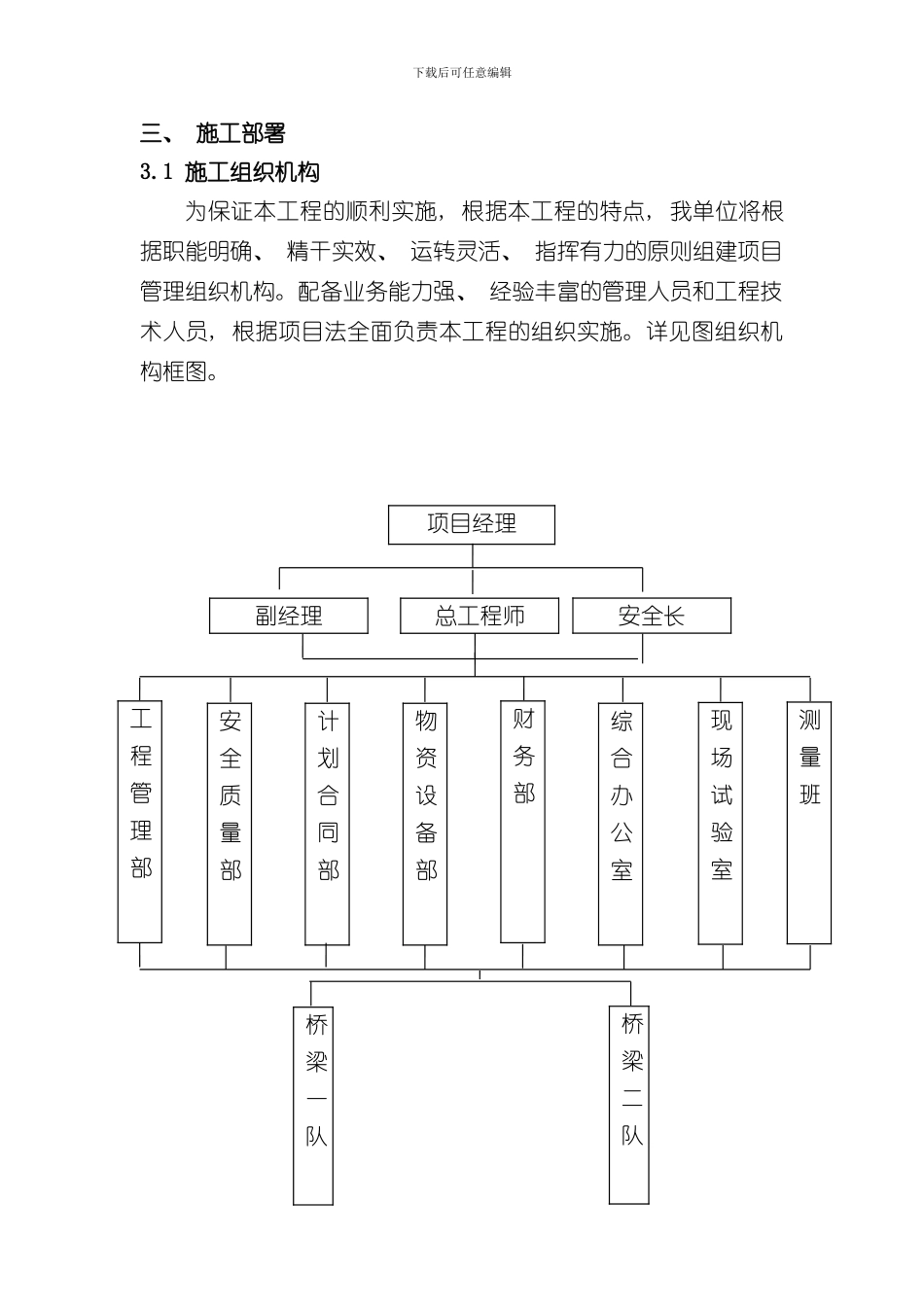

1 施工组织机构为保证本工程的顺利实施, 根据本工程的特点, 我单位将根据职能明确、 精干实效、 运转灵活、 指挥有力的原则组建项目管理组织机构
配备业务能力强、 经验丰富的管理人员和工程技术人员, 根据项目法全面负责本工程的组织实施
详见图组织机构框图
项目经理总工程师副经理综合办公室计划合同部物资设备部安全质量部工程管理部财务部现场试验室测量班桥梁一队桥梁二队安全长下载后可任意编辑3

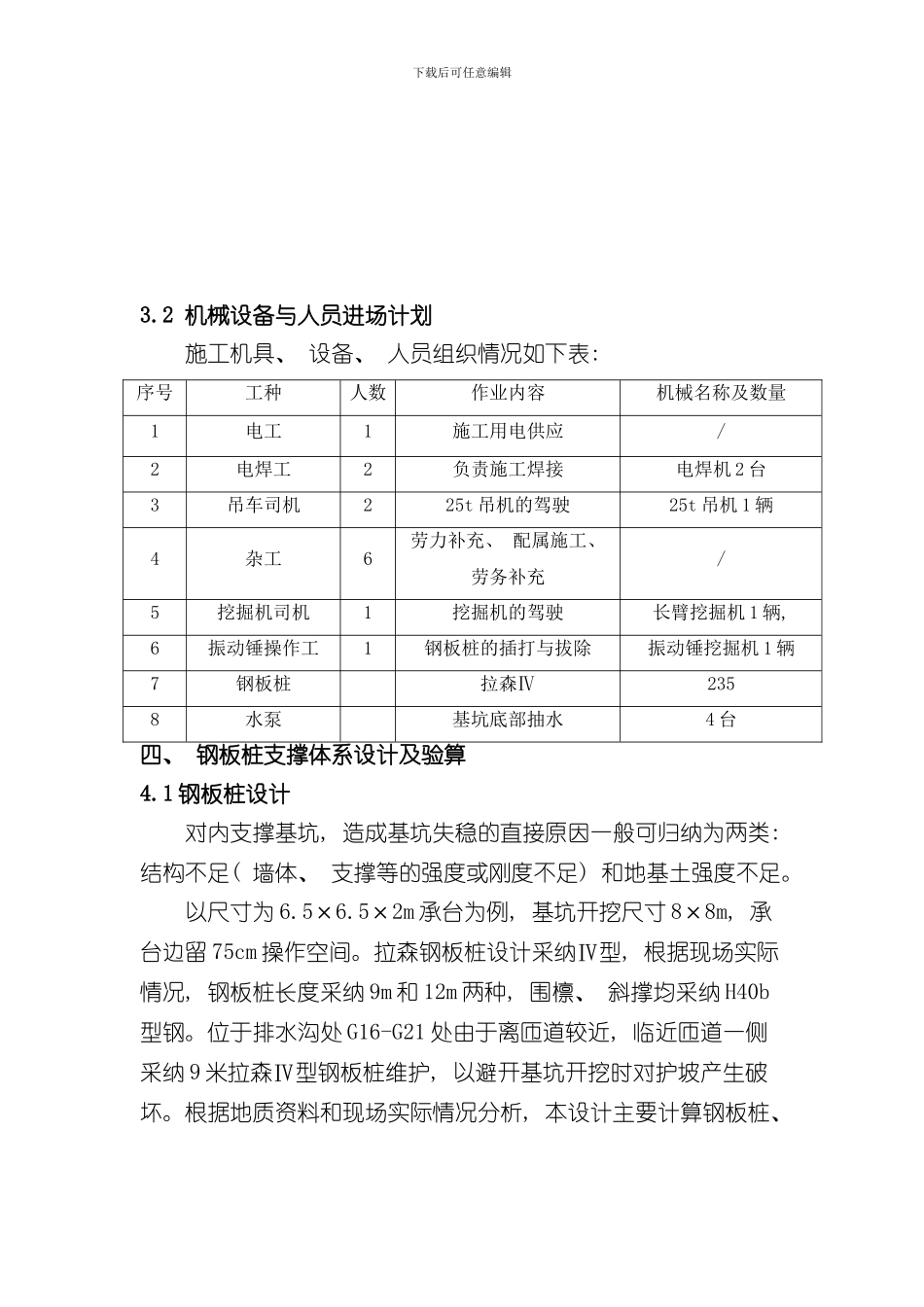

2 机械设备与人员进场计划施工机具、 设备、 人员组织情况如下表: 序号工种人数作业内容机械名称及数量1电工1施工用电供应/2电焊工2负责施工焊接电焊机 2 台3吊车司机225t 吊机的驾驶25t 吊机 1 辆4杂工6劳力补充、 配属施工、 劳务补充/5挖掘机司机1挖掘机的驾驶长臂挖掘机 1 辆, 6振动锤操作工1钢板桩的插打与拔除振动锤挖掘机 1 辆7钢板桩拉森Ⅳ2358水泵基坑底部抽水4 台四、 钢板桩支撑体系设计及验算4
1 钢板桩设计 对内支撑基坑, 造成基坑失稳的直接原因一般可归纳为两类: 结构不足( 墙体、 支撑等的强度或刚度不足) 和地基土强度不足
以尺寸为 6
5×2m 承台为例, 基坑开挖尺寸 8×8m, 承台边留 75cm 操作空间
拉森钢板桩设计采纳Ⅳ型, 根据现场实际情况, 钢板桩长度采纳 9m 和 12m 两种, 围檩、 斜撑均采纳 H40b型钢
位于排水沟处 G16-G21 处由于离匝道较近, 临近匝道一侧采纳 9 米拉森Ⅳ型钢板桩维护, 以避开基坑开挖时对护坡产生破坏

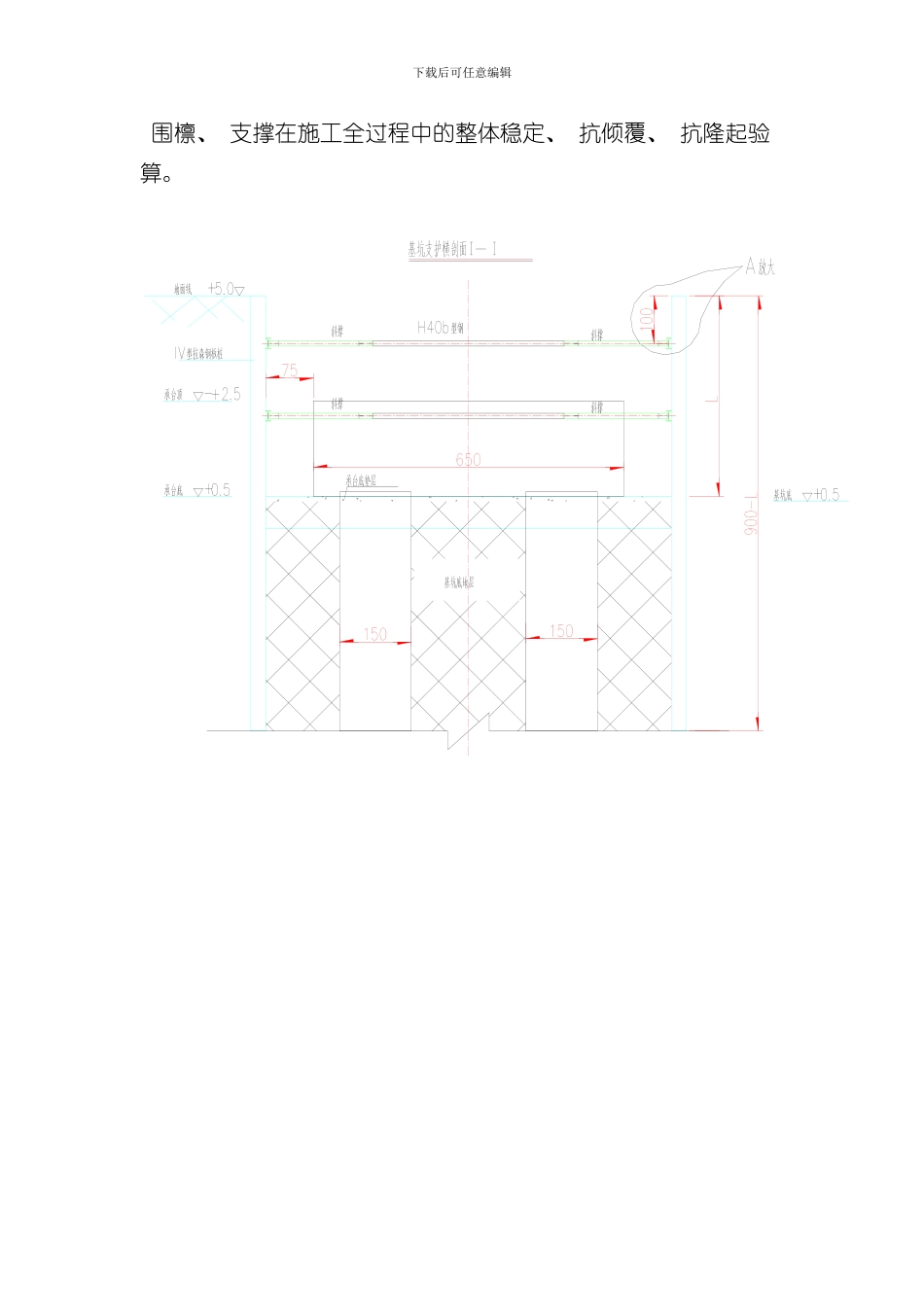

根据地质资料和现场实际情况分析, 本设计主要计算钢板桩、下载后可任意编辑 围檩、 支撑在施工全过程中的整体稳定、 抗倾覆、 抗隆起验算
下载后可任意编辑第一道支撑布置示意图下载后可任意编辑第二道支撑布置示意图支撑结构示意图下载后可任意编辑4
2 钢板桩验
