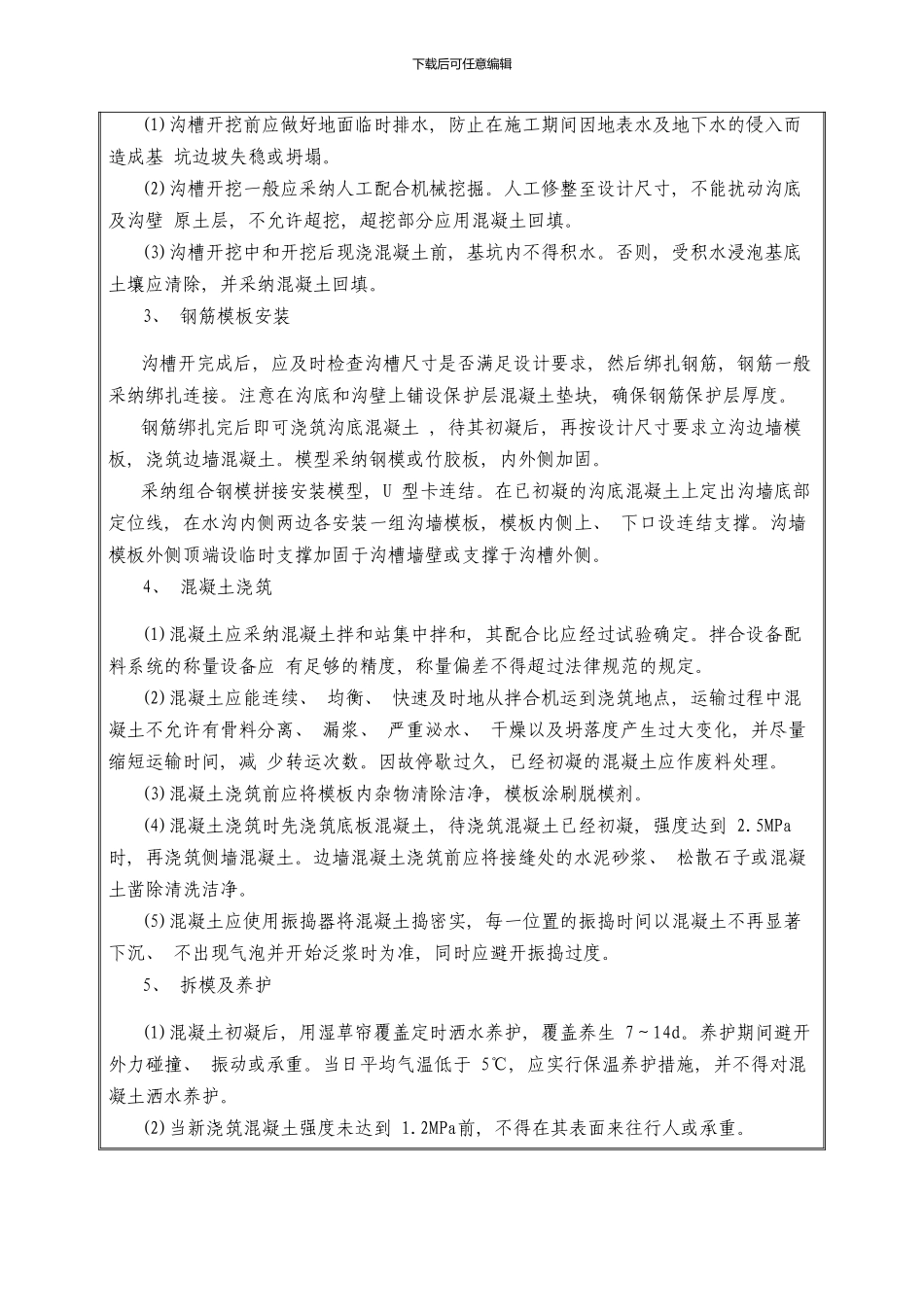

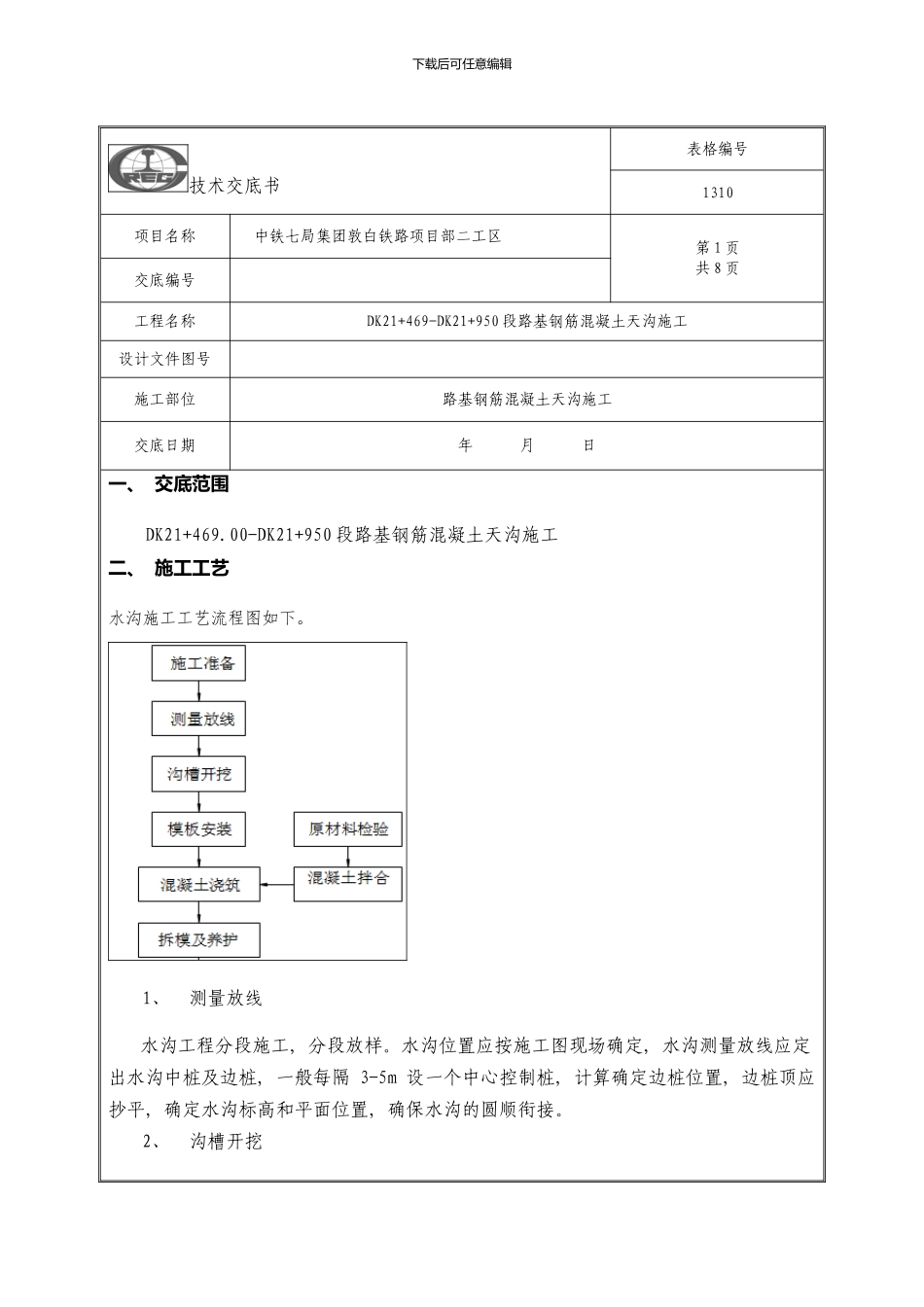

下载后可任意编辑技术交底书表格编号1310项目名称中铁七局集团敦白铁路项目部二工区第 1 页共 8 页交底编号工程名称DK21+469-DK21+950 段路基钢筋混凝土天沟施工设计文件图号施工部位路基钢筋混凝土天沟施工交底日期年 月 日一、 交底范围DK21+469.00-DK21+950 段路基钢筋混凝土天沟施工二、 施工工艺水沟施工工艺流程图如下。1、 测量放线 水沟工程分段施工, 分段放样。水沟位置应按施工图现场确定, 水沟测量放线应定出水沟中桩及边桩, 一般每隔 3-5m 设一个中心控制桩, 计算确定边桩位置, 边桩顶应抄平, 确定水沟标高和平面位置, 确保水沟的圆顺衔接。2、 沟槽开挖下载后可任意编辑(1)沟槽开挖前应做好地面临时排水, 防止在施工期间因地表水及地下水的侵入而造成基 坑边坡失稳或坍塌。(2)沟槽开挖一般应采纳人工配合机械挖掘。人工修整至设计尺寸, 不能扰动沟底及沟壁 原土层, 不允许超挖, 超挖部分应用混凝土回填。(3)沟槽开挖中和开挖后现浇混凝土前, 基坑内不得积水。否则, 受积水浸泡基底土壤应清除, 并采纳混凝土回填。3、 钢筋模板安装 沟槽开完成后, 应及时检查沟槽尺寸是否满足设计要求, 然后绑扎钢筋, 钢筋一般采纳绑扎连接。注意在沟底和沟壁上铺设保护层混凝土垫块, 确保钢筋保护层厚度。钢筋绑扎完后即可浇筑沟底混凝土 , 待其初凝后, 再按设计尺寸要求立沟边墙模板, 浇筑边墙混凝土。模型采纳钢模或竹胶板, 内外侧加固。采纳组合钢模拼接安装模型, U 型卡连结。在已初凝的沟底混凝土上定出沟墙底部定位线, 在水沟内侧两边各安装一组沟墙模板, 模板内侧上、 下口设连结支撑。沟墙模板外侧顶端设临时支撑加固于沟槽墙壁或支撑于沟槽外侧。4、 混凝土浇筑(1)混凝土应采纳混凝土拌和站集中拌和, 其配合比应经过试验确定。拌合设备配料系统的称量设备应 有足够的精度, 称量偏差不得超过法律规范的规定。(2)混凝土应能连续、 均衡、 快速及时地从拌合机运到浇筑地点, 运输过程中混凝土不允许有骨料分离、 漏浆、 严重泌水、 干燥以及坍落度产生过大变化, 并尽量缩短运输时间, 减 少转运次数。因故停歇过久, 已经初凝的混凝土应作废料处理。(3)混凝土浇筑前应将模板内杂物清除洁净, 模板涂刷脱模剂。(4)混凝土浇筑时先浇筑底板混凝土, 待浇筑混凝土已经初凝, 强度达到 2.5MPa 时, 再浇筑侧墙混凝土。边墙混凝土浇筑前应将接缝处的水泥砂浆、 松散石子或混凝土凿除清...
