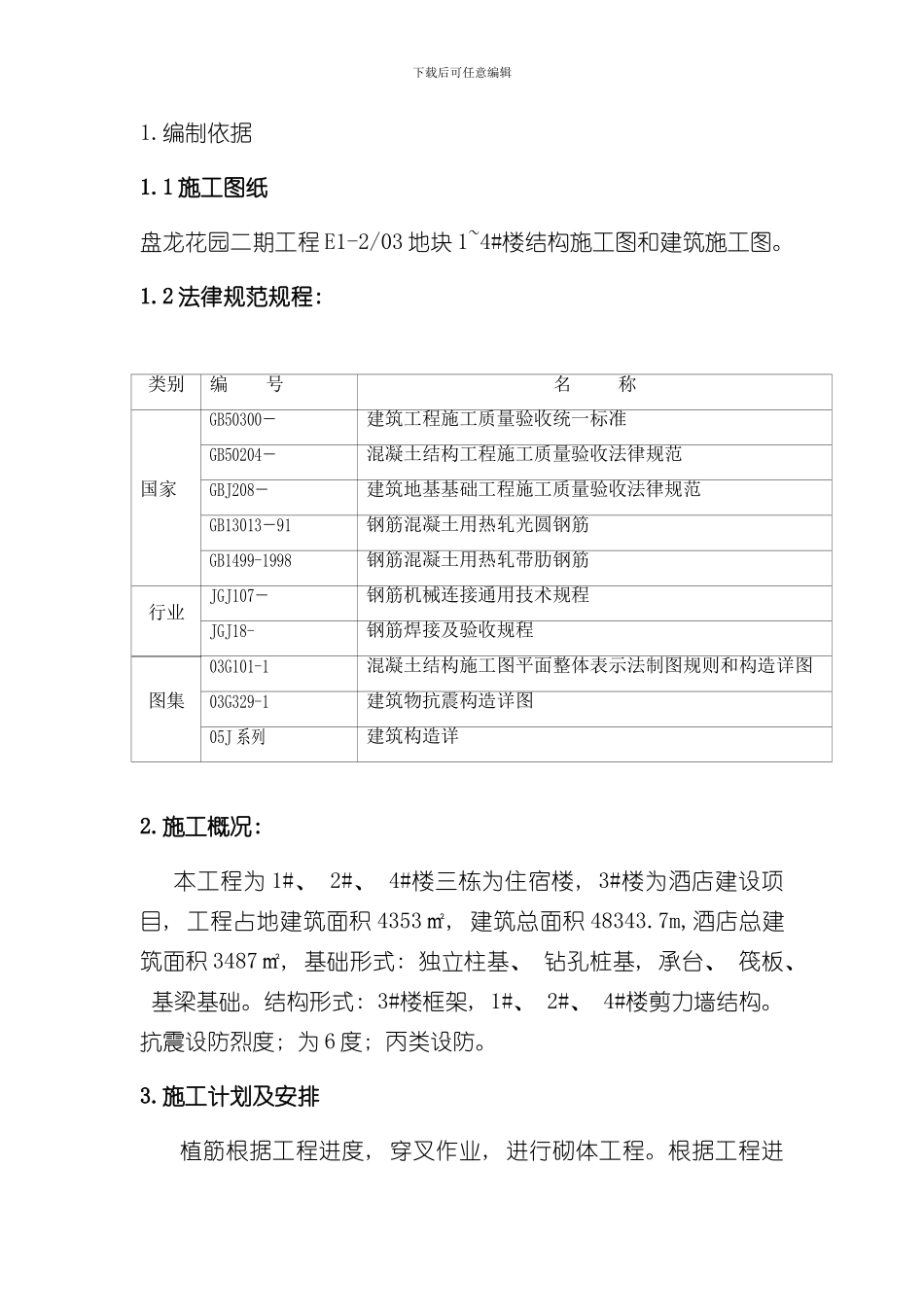

下载后可任意编辑1.编制依据1.1 施工图纸盘龙花园二期工程 E1-2/03 地块 1~4#楼结构施工图和建筑施工图。1.2 法律规范规程: 2.施工概况: 本工程为 1#、 2#、 4#楼三栋为住宿楼, 3#楼为酒店建设项目, 工程占地建筑面积 4353㎡, 建筑总面积 48343.7m,酒店总建筑面积 3487㎡, 基础形式: 独立柱基、 钻孔桩基, 承台、 筏板、 基梁基础。结构形式: 3#楼框架, 1#、 2#、 4#楼剪力墙结构。抗震设防烈度; 为 6 度; 丙类设防。3.施工计划及安排植筋根据工程进度, 穿叉作业, 进行砌体工程。根据工程进类别编 号名 称国家GB50300－ 建筑工程施工质量验收统一标准GB50204－ 混凝土结构工程施工质量验收法律规范GBJ208－ 建筑地基基础工程施工质量验收法律规范GB13013－91钢筋混凝土用热轧光圆钢筋GB1499-1998钢筋混凝土用热轧带肋钢筋行业JGJ107－ 钢筋机械连接通用技术规程JGJ18- 钢筋焊接及验收规程图集03G101-1混凝土结构施工图平面整体表示法制图规则和构造详图03G329-1建筑物抗震构造详图05J 系列建筑构造详下载后可任意编辑度情况, 进行穿叉砌体和植筋。植筋的部位主要有: 柱、 墙、 梁侧面植筋。植筋时, 从下板面起 200mm 往上, 开植筋, 根据法律规范和 05G701 图集要求间距为 600, 伸入墙内长为 700mm 且不小于 1/5 墙体长度, 同时根据砌块的尺寸进行排列植筋。植筋的长度和孔深根据有关法律规范要求进行施工, 在下面会介绍有关孔深和植筋锚固长度。3.1 项目部植筋施工组织: 项目执行经理: 技术负责人: 安 全 员: 资 料 员: 3．2 劳动力安排: 本工程安排二人进行植筋。4.施工准备4.1 技术准备项目部总工及时组织工程技术人员熟悉并仔细审查图纸, 将施工技术上和图纸上存在的问题和疑点做好记录, 积极地与工程部和设计院联系并组织设计交底和图纸会审工作, 将图纸上存在的问题及难点及时在施工前解决, 并制定相应的措施, 避开在施工过程中出现问题。在图纸接到手后, 立即将与本工程施工有关的法律规范、 规下载后可任意编辑程和图集( 见编制依据) 准备齐全并及时下发给项目部各施工口的管理人员, 技术部门根据图纸、 方案及钢筋工程的有关规定做好对工长的技术交底。钢筋工长在施工前仔细学习图纸、 法律规范、 施工方案及施工工艺, 对专业技术工人、 专业管理人员进行具有针对性的技术、 质量、 安全、 消防、 文明施工及环保( 三级) 交底。专业技术工...
