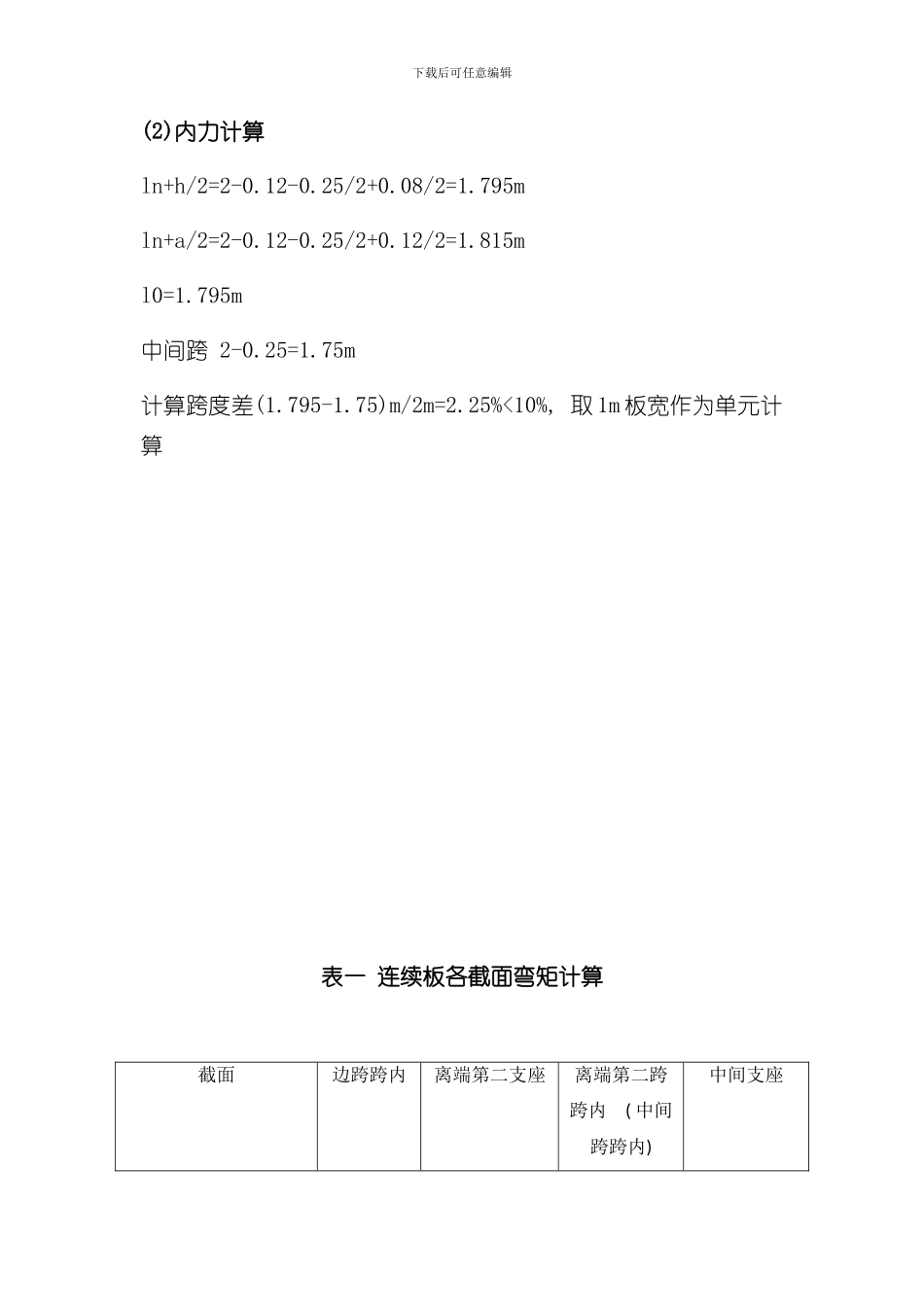

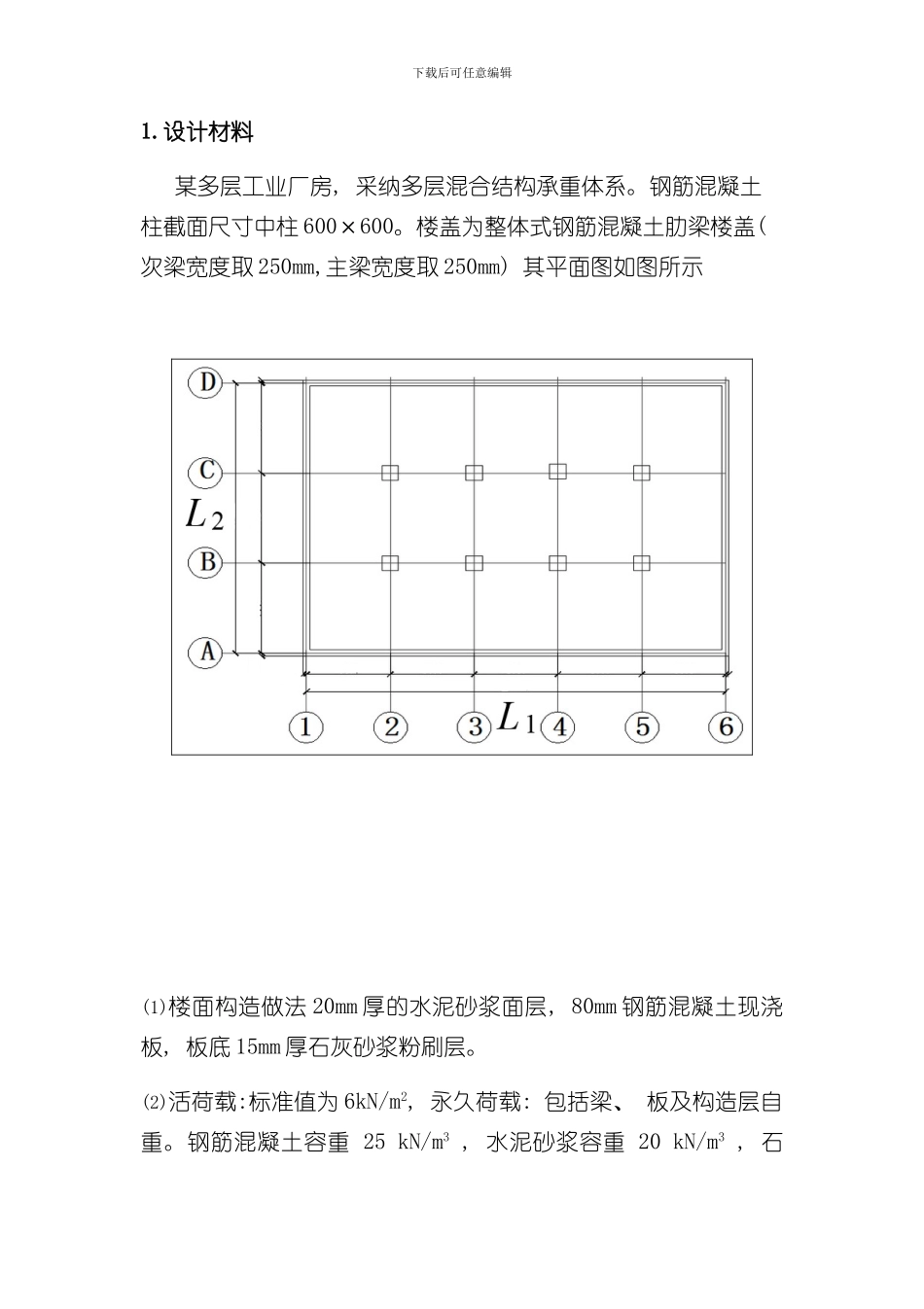

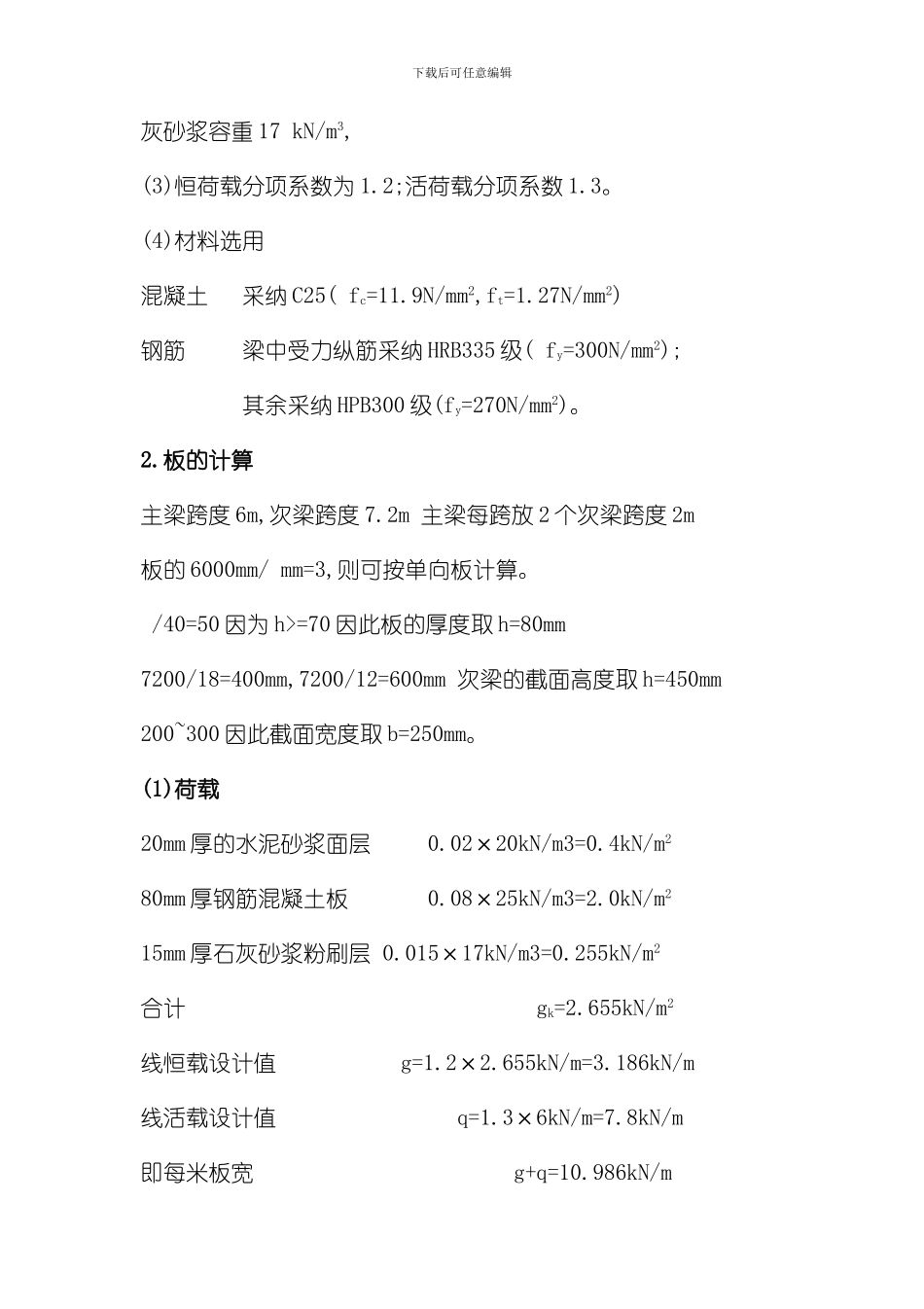

下载后可任意编辑1.设计材料 某多层工业厂房, 采纳多层混合结构承重体系。钢筋混凝土柱截面尺寸中柱 600×600。楼盖为整体式钢筋混凝土肋梁楼盖( 次梁宽度取 250mm,主梁宽度取 250mm) 其平面图如图所示(1)楼面构造做法 20mm 厚的水泥砂浆面层, 80mm 钢筋混凝土现浇板, 板底 15mm 厚石灰砂浆粉刷层。(2)活荷载:标准值为 6kN/m2, 永久荷载: 包括梁、 板及构造层自重。钢筋混凝土容重 25 kN/m3 , 水泥砂浆容重 20 kN/m3 , 石下载后可任意编辑灰砂浆容重 17 kN/m3, (3)恒荷载分项系数为 1.2;活荷载分项系数 1.3。(4)材料选用混凝土 采纳 C25( fc=11.9N/mm2,ft=1.27N/mm2) 钢筋 梁中受力纵筋采纳 HRB335 级( fy=300N/mm2); 其余采纳 HPB300 级(fy=270N/mm2)。2.板的计算主梁跨度 6m,次梁跨度 7.2m 主梁每跨放 2 个次梁跨度 2m板的 6000mm/ mm=3,则可按单向板计算。 /40=50 因为 h>=70 因此板的厚度取 h=80mm7200/18=400mm,7200/12=600mm 次梁的截面高度取 h=450mm 200~300 因此截面宽度取 b=250mm。(1)荷载20mm 厚的水泥砂浆面层 0.02×20kN/m3=0.4kN/m280mm 厚钢筋混凝土板 0.08×25kN/m3=2.0kN/m215mm 厚石灰砂浆粉刷层 0.015×17kN/m3=0.255kN/m2合计 gk=2.655kN/m2线恒载设计值 g=1.2×2.655kN/m=3.186kN/m线活载设计值 q=1.3×6kN/m=7.8kN/m即每米板宽 g+q=10.986kN/m下载后可任意编辑(2)内力计算ln+h/2=2-0.12-0.25/2+0.08/2=1.795mln+a/2=2-0.12-0.25/2+0.12/2=1.815ml0=1.795m中间跨 2-0.25=1.75m计算跨度差(1.795-1.75)m/2m=2.25%<10%, 取 1m 板宽作为单元计算表一 连续板各截面弯矩计算截面边跨跨内离端第二支座离端第二跨跨内 ( 中间跨跨内) 中间支座下载后可任意编辑弯矩计算系数 αm1/11-1/111/16-1/14M=αm(g+q)l02/(kN∙m)3.22-3.222.10-2.40表二 连续板各截面的配筋计算b=1000mm,h=80mm,h0=80mm-20mm=60mm,α1=1.0 fc=11.9N/mm2 fy=270N/mm2板带部位截面边区板带(①~②,⑤~⑥ 轴线间)中间区板带(②~⑤ 轴线间)边跨跨内离端第二支座离端第二跨跨内中间跨跨内中间支座边跨跨内离端第二支座离端第二跨跨内中间跨跨内中间支座M3.2203.2202.1002.4003.2203.2201.6801.920αS=M/α1fcb’fho20.0750.0750.0490.0560.0750.0750.0390.045ξ0.0780.0780.0500.0580.0780.0780.0400.046As=ξbhoα1fc/ fy( mm2) 206.9206.9133.0152.5206.9206.9105.8121.3...
