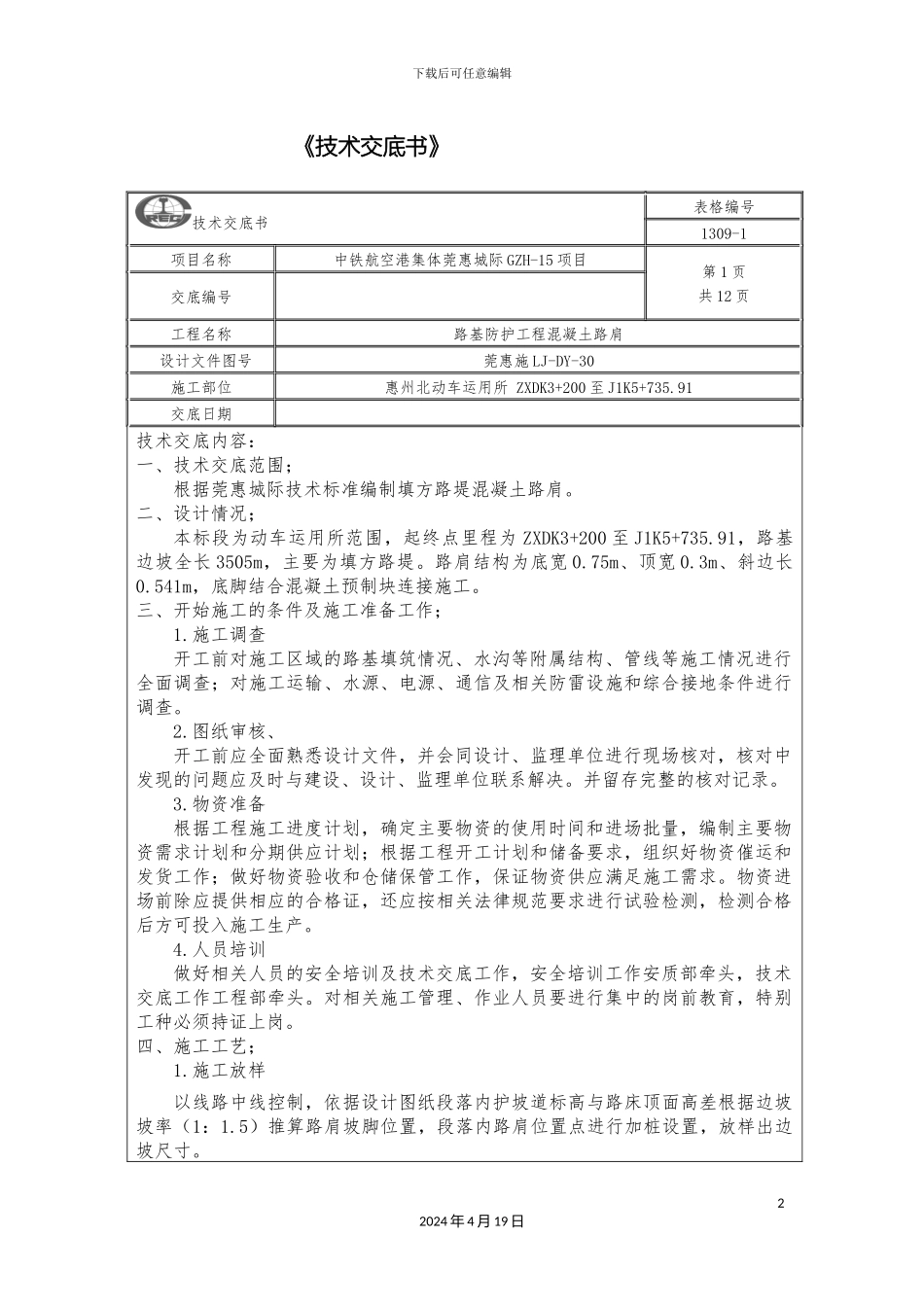

下载后可任意编辑混凝土路肩技术交底书12024 年 4 月 19 日下载后可任意编辑 《技术交底书》 技术交底书表格编号1309-1项目名称中铁航空港集体莞惠城际 GZH-15 项目第 1 页共 12 页交底编号工程名称路基防护工程混凝土路肩设计文件图号莞惠施 LJ-DY-30施工部位惠州北动车运用所 ZXDK3+200 至 J1K5+735.91交底日期技术交底内容：一、技术交底范围；根据莞惠城际技术标准编制填方路堤混凝土路肩。二、设计情况；本标段为动车运用所范围，起终点里程为 ZXDK3+200 至 J1K5+735.91，路基边坡全长 3505m，主要为填方路堤。路肩结构为底宽 0.75m、顶宽 0.3m、斜边长0.541m，底脚结合混凝土预制块连接施工。三、开始施工的条件及施工准备工作；1.施工调查开工前对施工区域的路基填筑情况、水沟等附属结构、管线等施工情况进行全面调查；对施工运输、水源、电源、通信及相关防雷设施和综合接地条件进行调查。2.图纸审核、开工前应全面熟悉设计文件，并会同设计、监理单位进行现场核对，核对中发现的问题应及时与建设、设计、监理单位联系解决。并留存完整的核对记录。3.物资准备根据工程施工进度计划，确定主要物资的使用时间和进场批量，编制主要物资需求计划和分期供应计划；根据工程开工计划和储备要求，组织好物资催运和发货工作；做好物资验收和仓储保管工作，保证物资供应满足施工需求。物资进场前除应提供相应的合格证，还应按相关法律规范要求进行试验检测，检测合格后方可投入施工生产。4.人员培训做好相关人员的安全培训及技术交底工作，安全培训工作安质部牵头，技术交底工作工程部牵头。对相关施工管理、作业人员要进行集中的岗前教育，特别工种必须持证上岗。四、施工工艺；1.施工放样以线路中线控制，依据设计图纸段落内护坡道标高与路床顶面高差根据边坡坡率（1：1.5）推算路肩坡脚位置，段落内路肩位置点进行加桩设置，放样出边坡尺寸。 22024 年 4 月 19 日下载后可任意编辑2.坡面修整边坡放样后，依据设计坡率采纳挂线对设计坡面线超出 20cm，残缺部位挖台阶分层填筑；施工前对坡体进行整平、夯实，达到路堤压实标准。3.模板及混凝土浇筑施工（1）模板安装前对底面进行整平夯实经监理检验合格后方可施工，模板施工时现场按实际情况进行调整，保证脚口的平整，无缝隙及虚土。（2）模板安装必须按设计高程，采纳挂线经主管技术复核无误后，按线立模。（3）外边坡模板采纳新制定的模板，表面线条不平顺、缺角...
