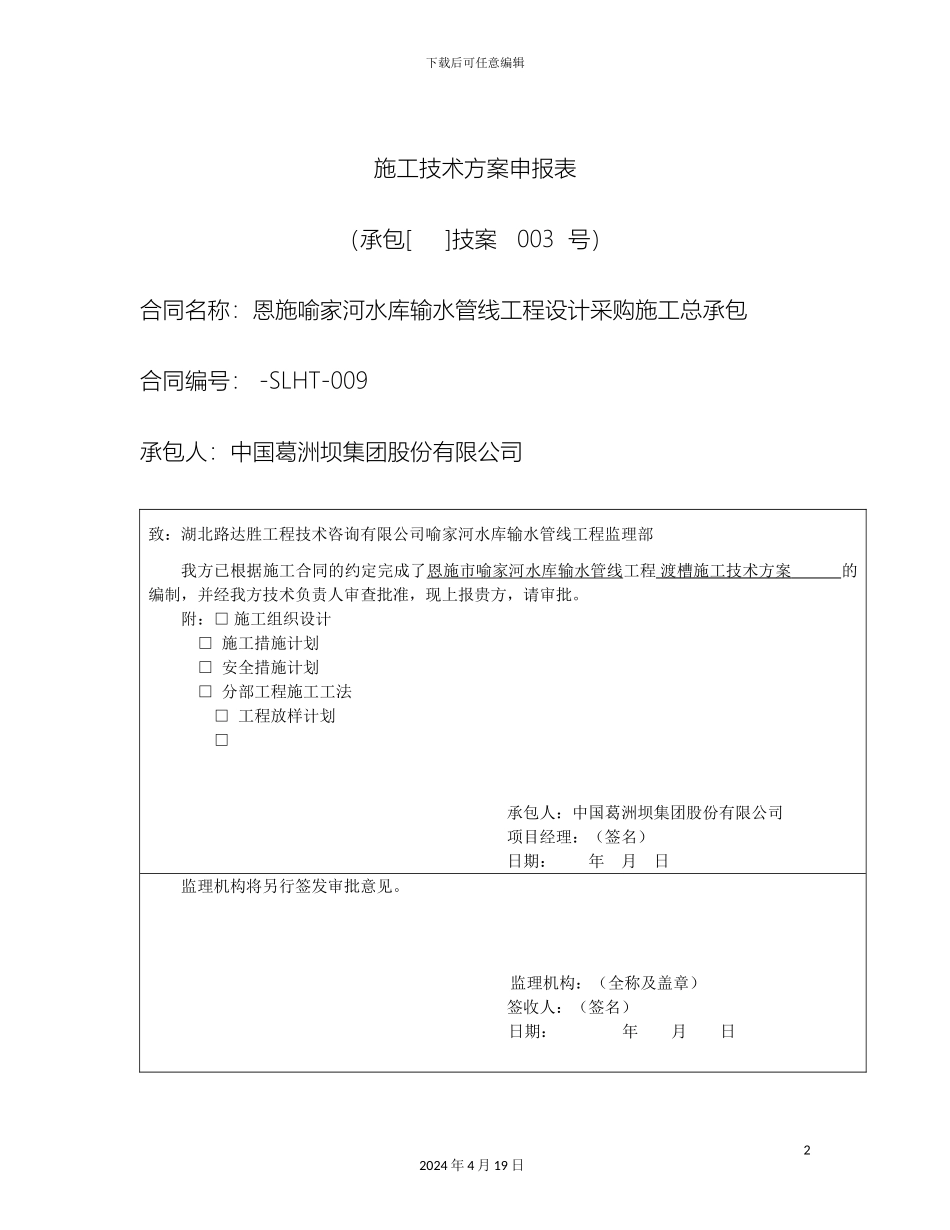

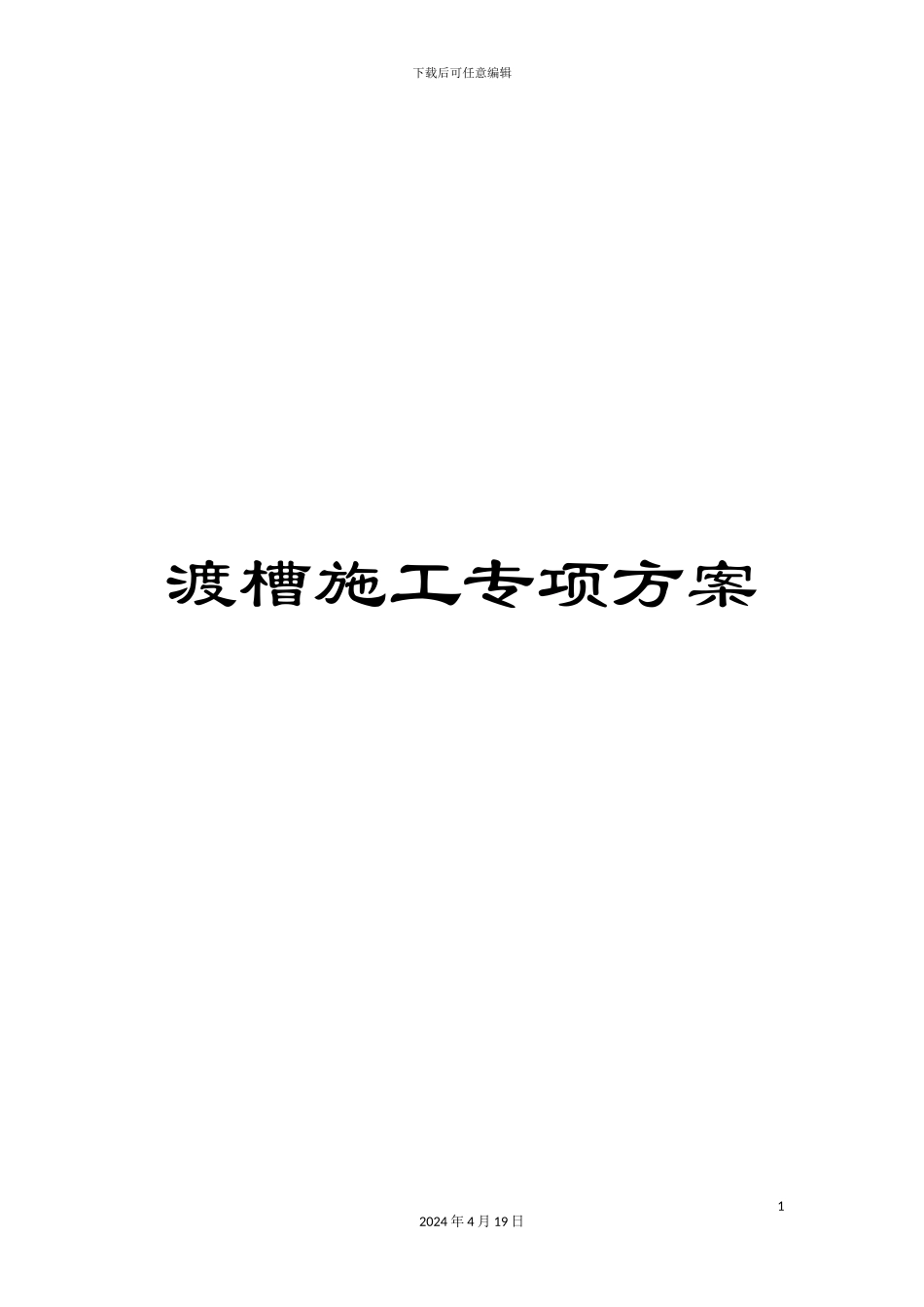

下载后可任意编辑渡槽施工专项方案12024 年 4 月 19 日下载后可任意编辑施工技术方案申报表（承包[ ]技案 003 号）合同名称：恩施喻家河水库输水管线工程设计采购施工总承包 合同编号： -SLHT-009承包人：中国葛洲坝集团股份有限公司 致：湖北路达胜工程技术咨询有限公司喻家河水库输水管线工程监理部我方已根据施工合同的约定完成了恩施市喻家河水库输水管线工程 渡槽施工技术方案 的编制，并经我方技术负责人审查批准，现上报贵方，请审批。附：□ 施工组织设计 □ 施工措施计划 □ 安全措施计划 □ 分部工程施工工法□ 工程放样计划□承包人：中国葛洲坝集团股份有限公司 项目经理：（签名）日期： 年 月 日监理机构将另行签发审批意见。 监理机构：（全称及盖章）签收人：（签名） 日期： 年 月 日22024 年 4 月 19 日下载后可任意编辑说明：本表一式 份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人、设代机构各 1 份。32024 年 4 月 19 日下载后可任意编辑恩施市喻家河水库输水管线工程渡槽施工技术方案 编制人： 审核人： 42024 年 4 月 19 日下载后可任意编辑 审批人： 中国葛洲坝集团股份有限公司 8 月 渡槽施工技术方案第1章 概况原 引 水 渠 道 沿 程 共 有 7 处 浆 砌 石 渡 槽 ， 分 别 位 于 桩 号1+020、1+300、1+450、2+450、2+700、3+150、3+800 处，因年久失修，部分渡槽已损坏，且管渠通水后相比原引水渠荷载有所增 加 ， 原 结 构 已 不 能 保 证 有 足 够 的 承 载 力 ， 鉴 于 桩 号1+020、1+300、1+450、2+450、2+700、3+800 这 6 处的渡槽只52024 年 4 月 19 日下载后可任意编辑有 6~22m，长度较短，而位于桩号 3+150 处的渡槽有 40m 长，高度 6m，为保证工程的安全实施并节约投资，本次实施方案将长度较短处的渡槽拆除重建，保留 3+150 处较长段的渡槽，而且一管一渠输水系统在桩号 3+133 处实行管渠分离，输水明渠沿用原渡槽，输水管道则采纳倒虹吸，在桩号 3+177 处管道与渠道又合并为一管一渠沿原引水渠道进行输水。重建后的渡槽均采纳钢筋混凝土结构，混凝土强度等级为 C30，渡槽长度、高度与原渡槽相同，基础坐落在新奇岩体上。渡槽段典型断面第2章 施工准62024 年 4 月 19 日下载后可任意编辑备（一）现场准备1、勘查渡槽所在施工区域的地质条件、地...
